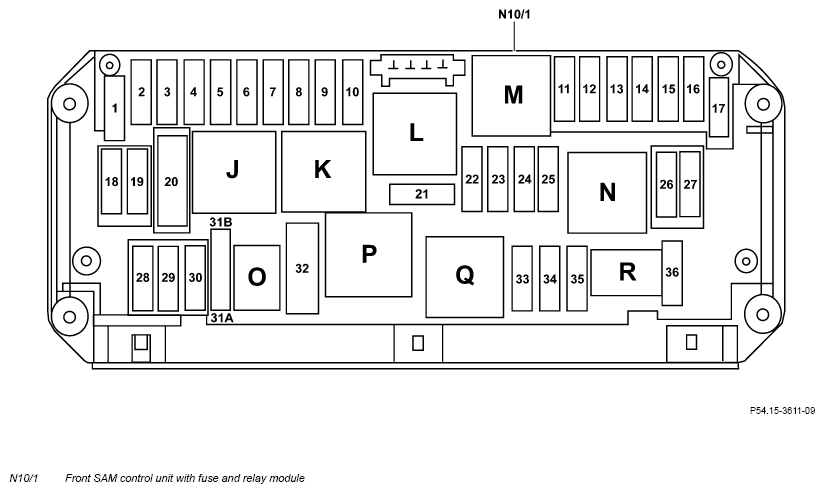

Assignment Of Passenger Side Footwell Fuse And Relay Module - GF54.15-P-1256-35RR
Model 190
| Slot | Fuse | Circuit | Wire Identification | Fused | Fuse rating (A) |
|---|---|---|---|---|---|
| 1 | Electrical fuse 1 (N10/1f1) | 30 | 2.5 RDVT | Electronic Stability Program control unit (N30/4) | 25 |
| 2 | Electrical fuse 2 (N10/1f2) | 30 | 2.5 RDWH | Left door control unit (N69/1) | 30 |
| 3 | Electrical fuse 3 (N10/1f3) | 30 | 2.5 RDGY | Right door control unit (N69/2) | 30 |
| 4 | Electrical fuse 4 (N10/1f4) | 15 | 0.75 BUBK | Valid Up To 31.05.2016 With Code 479 (AMG RIDE CONTROL sports suspension): Adaptive damping system control unit (N51/5) |
20 |
| 2.5 RD | Valid from 01.06.2016 With Code P71 (AMG DYNAMIC PLUS package): Via end sleeve of circuit 30g (Z300/32): Active engine mounts control unit (N3/42) |
||||
| 5 | Electrical fuse 5 (N10/1f5) | 15 | 0.5 BK | Exterior lights switch (S1) | 7, 5 |
| 0.75 BUBK | Rear SAM control unit with fuse and relay module (N10/2) | ||||
| 6 | Electrical fuse 6 (N10/1f6) | 15 | 0.5 PK | ME-SFI [ME] control unit (N3/10) | 10 |
| 7 | Electrical fuse 7 (N10/1f7) | - | - | Spare | - |
| 8 | Electrical fuse 8 (N10/1f8) | 15R | 0.75 RDYE | Supplemental Restraint System control unit (N2/10) | 7, 5 |
| 9 | Electrical fuse 9 (N10/1f9) | 15R | 1.5 PK | Valid until 30.11.2015 With Code 301 (Smoker Package): Vehicle interior socket, front (X58/17) |
15 |
| 1.5 PKYE | Valid As Of 01.06.2016 With Code 301 (Smoker Package): Cigarette lighter with ashtray illumination (R3) |
||||
| 10 | Electrical fuse 10 (N10/1f10) | 15R | 4.0 RDVT | Through circuit 15 connector sleeve, windshield wiper (Z6/59): Wiper motor master (M6/6) Wiper motor slave (M6/7) |
30 |
| 11 | Electrical fuse 11 (N10/1f11) | 30g | 0.75 RDOG | Valid until 30.11.2018: Digital instrument cluster full display fan motor (M4/12) |
7, 5 |
| 0.5 RDOG | Audio/COMAND display (A40/8) | ||||
| 0.75 RDWH | Valid for Model 190.4: Through center console circuit 30g connector sleeve (Z7/10): Rain/light sensor (B38/2) |
||||
| 0.75 RDWH | Through center console circuit 30g connector sleeve (Z7/10): Overhead control panel electronics (N70/3) |
||||
| 0.5 RDWH | Through center console circuit 30g connector sleeve (Z7/10): Audio/COMAND control panel (A40/9) |
||||
| 12 | Electrical fuse 12 (N10/1f12) | 30g | 0.5 RD | Valid As Of 01.06.2016 With Code 498 (Japan version): Dedicated Short-Range Communications control unit (A50/6) |
7, 5 |
| 0.5 RD | Valid With Code 380 (Car Telephony Package): Telephone control unit (N123/9) |
||||
| 0.75 RDOG | Valid from 01.12.2018: Digital instrument cluster full display fan motor (M4/12) |
||||
| 13 | Electrical fuse 13 (N10/1f13) | 30g | 0.75 RD | Steering column tube module control unit (N80) | 7, 5 |
| 0.75 RDWH | Valid with CODE 22P (Lane package): Multifunction camera (A40/11) |
||||
| 14 | Electrical fuse 14 (N10/1f14) | 30g | 0.75 RDGY | Electronic Stability Program control unit (N30/4) | 7, 5 |
| 15 | Electrical fuse 15 (N10/1f15) | 30g | 0.75 RDBU | Supplemental Restraint System control unit (N2/10) | 7, 5 |
| 16 | Electrical fuse 16 (N10/1f16) | 30g | 0.5 RD | DIRECT SELECT INTERFACE (N150) | 5 |
| 17 | Electrical fuse 17 (N10/1f17) | 30g | 4.0 RD | Valid As Of 01.06.2016 With Code 810 (Sound system): Sound system amplifier control unit (N40/3) |
30 |
| Valid As Of 01.06.2016 With Code 811 (Advanced Sound-System): Woofer amplifier (N40/12) |
|||||
| Valid from 01.12.2018 Except Code 810 (Sound System) and Except Code 811 (Advanced Sound System): Midline sound system amplifier control unit (N40/2) |
|||||
| 18 | Electrical fuse 18 (N10/1f18) | 30 | 0.75 RDWH | Valid Up To 31.05.2016: Climate control operating unit (N58/1) |
7, 5 |
| 19 | Electrical fuse 19 (N10/1f19) | 30 | 1.5 RDBK | Climate control control unit (N22/1) | 20 |
| 20 | Electrical fuse 20 (N10/1f20) | 30 | 4.0 RD | Blower regulator (A32n1) | 40 |
| 21 | Electrical fuse 21 (N10/1f21) | 15R | 0.5 YE | Glove compartment lamp switch (S17/9) | 7, 5 |
| Valid with CODE 498 (Japan version): Dedicated Short-Range Communications control unit (A50/6) |
|||||
| 0.5 RD | Valid with CODE U18 (Automatic child seat recognition (ACSR)): Front passenger seat occupied recognition and ACSR (B48) |
||||
| Valid with CODE U10 (Automatic front passenger airbag shutoff): Weight sensing system (WSS) control unit (N110) |
|||||
| 22 | Electrical fuse 22 (N10/1f22) | 87/2 | 2.5 BKRD | Connector sleeve, circuit 87/2 (Z2/1z1) | 15 |
| 23 | Electrical fuse 23 (N10/1f23) | 87/1 | 2.5 BKRD | ME-SFI [ME] control unit (N3/10) | 20 |
| 24 | Electrical fuse 24 (N10/1f24) | 87/3 | 2.5 RDBU | Connector sleeve, circuit 87/3 (Z3/2z1) | 15 |
| 25 | Electrical fuse 25 (N10/1f25) | 87/4 | 2.5 BKRD | Through circuit 87 connector sleeve (Z7/73z1) and circuit 87/4 connector sleeve (Z4/2z1): Oil sensor (oil level, temperature and quality) (B40) Left purging switchover valve (Y58/11) Right purging switchover valve (Y58/12) |
15 |
| 0.75 RDBK | Valid with CODE 494 (USA version): Activated charcoal canister shutoff valve (Y58/4) |
||||
| 26 | Electrical fuse 26 (N10/1f26) | 30g | 2.5 RD | Head unit (A26/17) | 20 |
| 27 | Electrical fuse 27 (N10/1f27) | 30z | 0.5 WH | ME-SFI [ME] control unit (N3/10) | 7, 5 |
| 0.75 RDBU | Electronic ignition lock control unit (N73) | ||||
| 28 | Electrical fuse 28 (N10/1f28) | 30 | 0.75 RDYE | Instrument cluster (A1) | 7, 5 |
| 0.75 RDVT | Diagnostic connection (X11/4) | ||||
| 29 | Electrical fuse 29 (N10/1f29) | 15 | 0.75 RD | Valid with CODE 239 (DISTRONIC PLUS): DISTRONIC electric controller unit (A89) |
10 |
| 0.75 BKYE | Valid As Of 01.06.2016 With Code 258 (COLLISION PREVENTION ASSIST): COLLISION PREVENTION ASSIST controller unit (A90) |
||||
| 30 | Electrical fuse 30 (N10/1f30) | 15 | 0.75 BUBK | Valid As Of 01.06.2016 With Code 479 (AMG RIDE CONTROL sports suspension): Adaptive damping system control unit (N51/5) |
10 |
| 31A | Electrical fuse 31A (N10/1f31A) | - | - | Spare | - |
| 31B | Electrical fuse 31B (N10/1f31B) | 30 | 1.5 BK | Through horn relay (N10/1kO): Left fanfare horn (H2) Right fanfare horn (H2/1) |
15 |
| 32 | Electrical fuse 32 (N10/1f32) | 30 | 2.5 RDGY | Through coolant circulation pump relay for transmission cooling (N10/1kP): Transmission cooling coolant circulation pump (M13/7) Shutoff valve (Y107/7) |
40 |
| 33 | Electrical fuse 33 (N10/1f33) | - | - | Spare | - |
| 34 | Electrical fuse 34 (N10/1f34) | 87F | 0.75 RDBK | Valid with CODE U78 (AMG Sport exhaust system): Right exhaust flap actuator motor (M16/54) |
7, 5 |
| 35 | Electrical fuse 35 (N10/1f35) | 87F | 1.5 RDBK | Valid Up To 31.05.2016 With Code U78 (AMG Sport exhaust system): Through circuit 87F connector sleeve (Z7/78z2): Exhaust flap actuator motor (M16/59) |
5 |
| 0.75 RDBK | Valid with CODE U78 (AMG Sport exhaust system): Left exhaust flap actuator motor (M16/53) |
||||
| 36 | Electrical fuse 36 (N10/1f36) | 87F | 0.5 RDBK | Electric parking brake control unit (N128) | 7, 5 |
| Slot | Designation |
|---|---|
| J | Circuit 15 relay (N10/1kJ) |
| K | Circuit 15R relay (N10/1kK) |
| L | Reserve relay (N10/1kL) |
| M | Starter circuit 50 relay (N10/1kM) |
| N | Engine circuit 87 relay (N10/1kN) |
| O | Horn relay (N10/1kO) |
| P | Coolant circulation pump relay for transmission cooling (N10/1kP) |
| Q | Oil cooler fan motor relay (N10/1) |
| R | Chassis circuit 87 relay (N10/1kR) |
