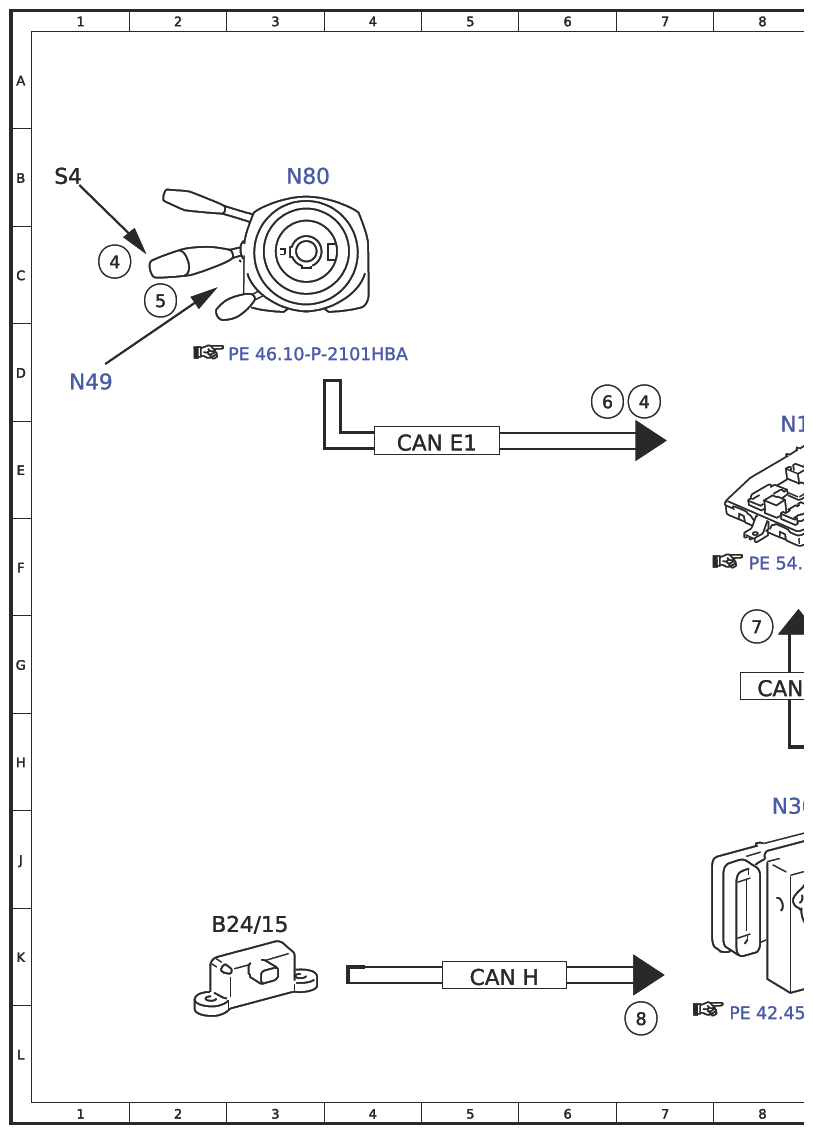

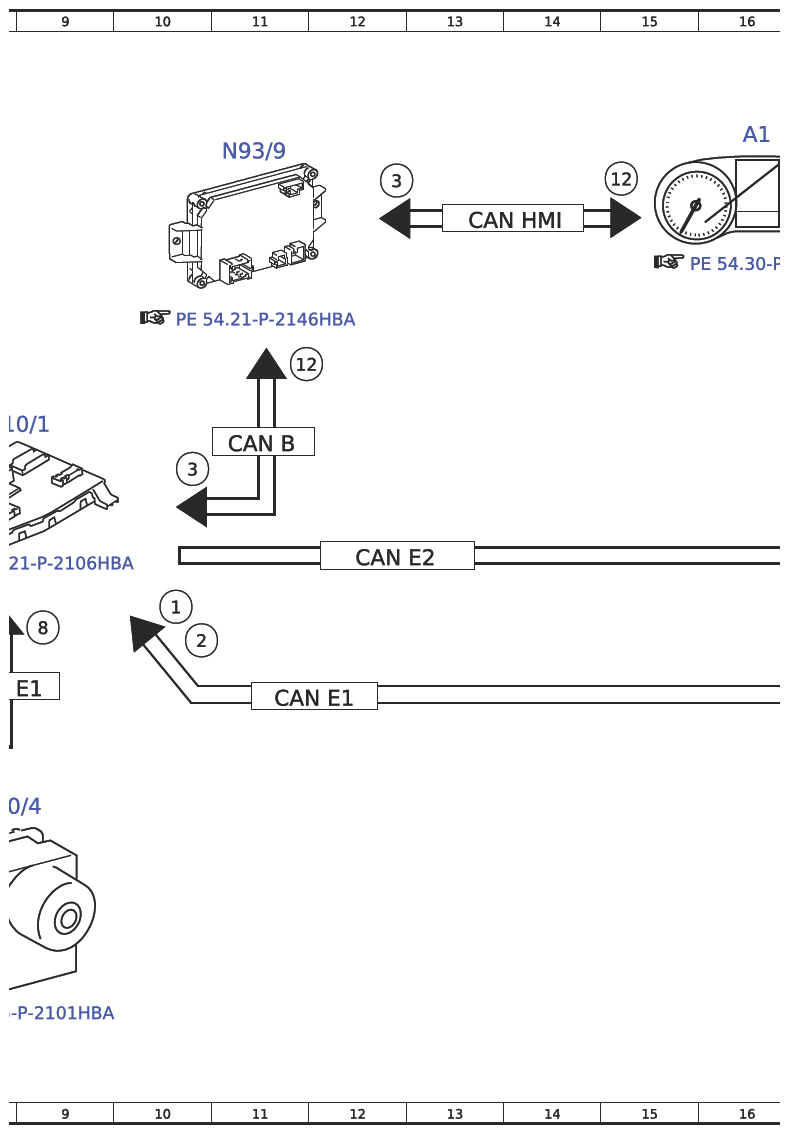

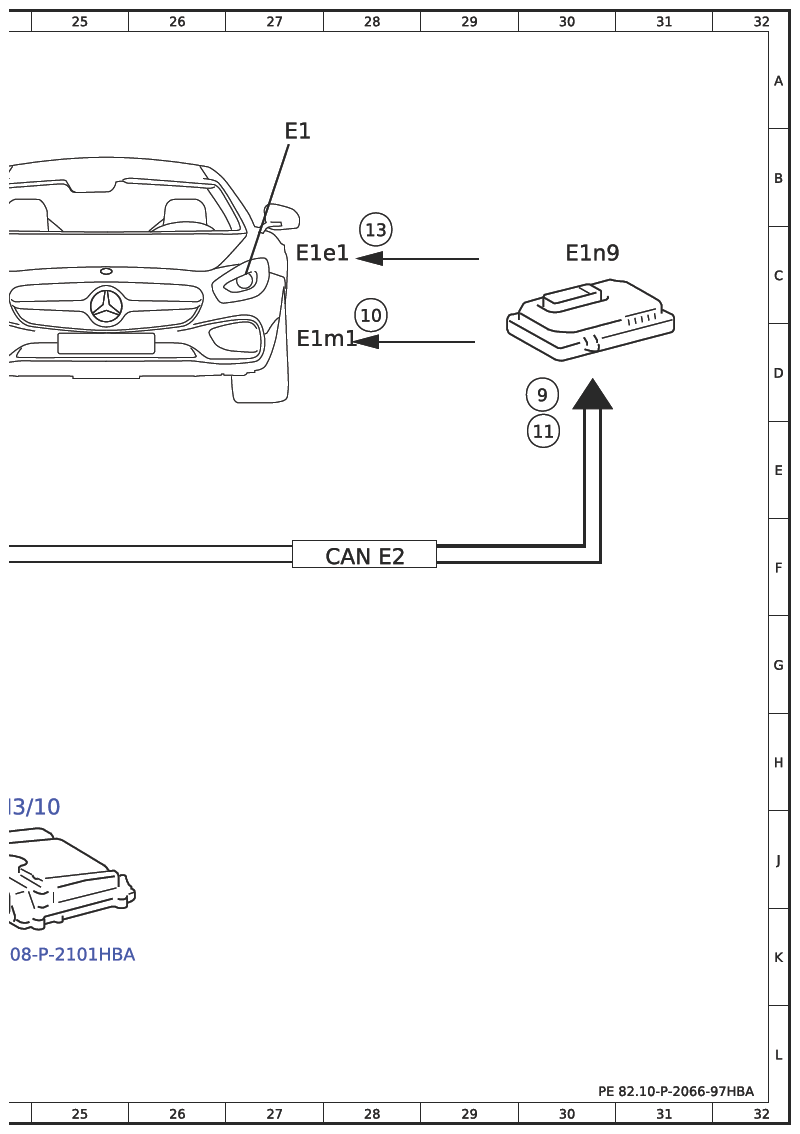

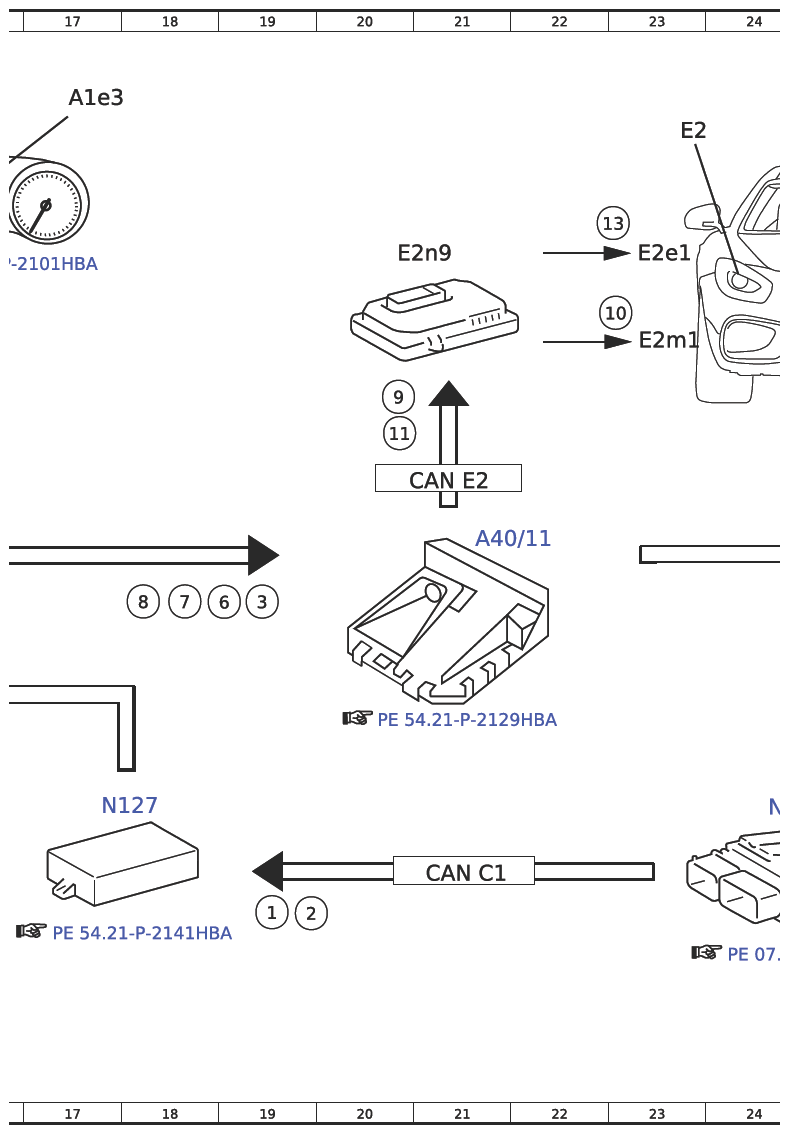

Function Schematic For Adaptive Highbeam Assist - PE82.10-P-2066-97HBA
Model 190 with code 608 (Automatic high beam control (IHC))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 10F |
| 1 | Engine running, signal | 19K |
| 10 | Headlamp range adjustment actuator motor, actuation | 23C |
| 10 | Headlamp range adjustment actuator motor, actuation | 28C |
| 11 | High beams, request | 20E |
| 11 | High beams, request | 30E |
| 12 | High beams, status | 15B |
| 12 | High beams, status | 11D |
| 13 | High beams, actuation | 22C |
| 13 | High beams, actuation | 28C |
| 2 | Drivetrain operational, signal | 10G |
| 2 | Drivetrain operational, signal | 19K |
| 3 | Adaptive High Beam Assist, request | 10E |
| 3 | Adaptive High Beam Assist, request | 19F |
| 3 | Adaptive High Beam Assist, request | 12B |
| 4 | Combination switch, status | 1C |
| 4 | Combination switch, status | 7D |
| 5 | Steering wheel angle sensor, signal | 2C |
| 6 | Steering wheel angle, signal | 6D |
| 6 | Steering wheel angle, signal | 19F |
| 7 | Wheel speed, signal | 8G |
| 7 | Wheel speed, signal | 18F |
| 8 | Turn rate, lateral and longitudinal acceleration sensor, signal | 9G |
| 8 | Turn rate, lateral and longitudinal acceleration sensor, signal | 18F |
| 8 | Turn rate, lateral and longitudinal acceleration sensor, signal | 7L |
| 9 | Optical headlamp range adjustment, request | 20D |
| 9 | Optical headlamp range adjustment, request | 30D |
| A1 | Instrument cluster | 16B |
| A1e3 | High beam indicator lamp | 17A |
| A40/11 | Multifunction camera | 21F |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 3K |
| CAN B | Interior CAN | 11E |
| CAN C1 | Drivetrain CAN | 21J |
| CAN E1 | Chassis CAN 1 | 5E |
| CAN E1 | Chassis CAN 1 | 11G |
| CAN E1 | Chassis CAN 1 | 8G |
| CAN E2 | Chassis CAN 2 | 28F |
| CAN E2 | Chassis CAN 2 | 21E |
| CAN E2 | Chassis CAN 2 | 12F |
| CAN H | Vehicle dynamics CAN | 5K |
| CAN HMI | User interface CAN | 13C |
| E1 | Left front lamp unit | 27B |
| E1e1 | Left high beam | 27C |
| E1m1 | Left headlamp range adjustment actuator motor | 27D |
| E1n9 | Left headlamp control unit | 30C |
| E2 | Right front lamp unit | 23B |
| E2e1 | Right high beam | 23C |
| E2m1 | Right headlamp range adjustment actuator motor | 23D |
| E2n9 | Right headlamp control unit | 20C |
| N10/1 | Front SAM control unit with fuse and relay module | 8E |
| N127 | Drivetrain control unit | 17J |
| N3/10 | ME-SFI [ME] control unit | 24J |
| N30/4 | Electronic Stability Program control unit | 8J |
| N49 | Steering wheel angle sensor | 1D |
| N80 | Steering column module control unit | 3B |
| N93/9 | AMG gateway control unit | 11B |
| S4 | Combination switch | 1B |
