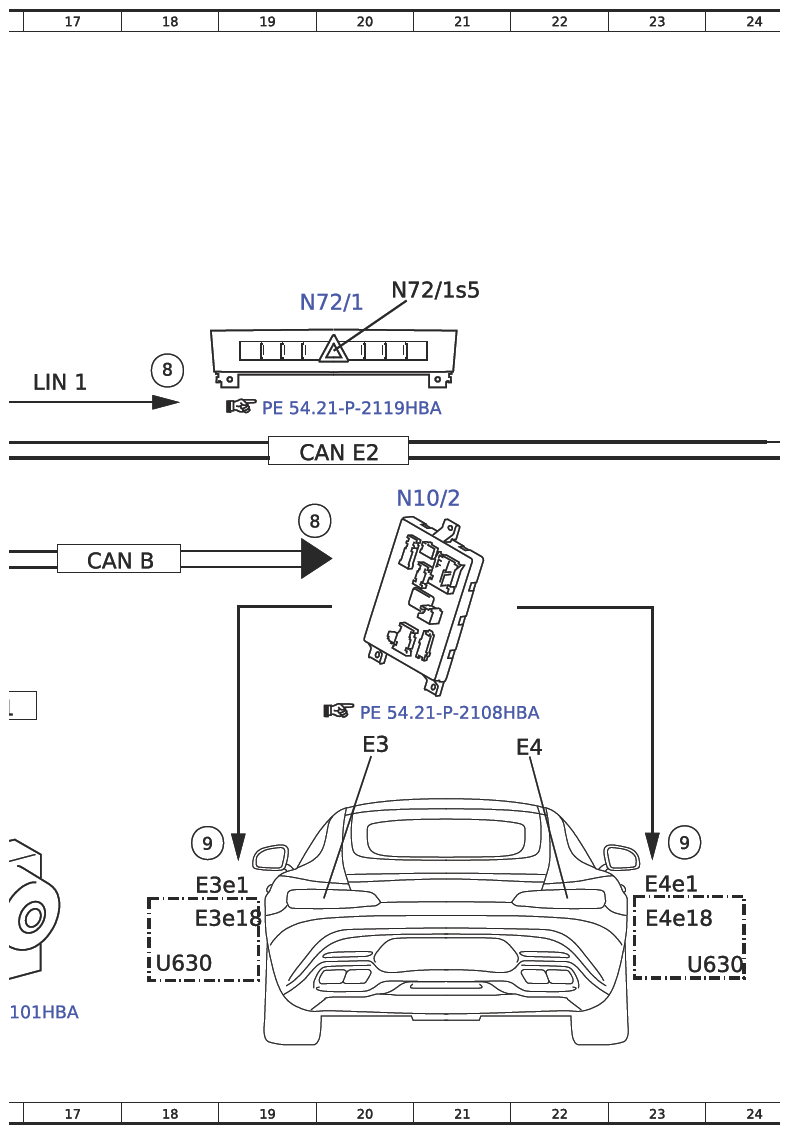

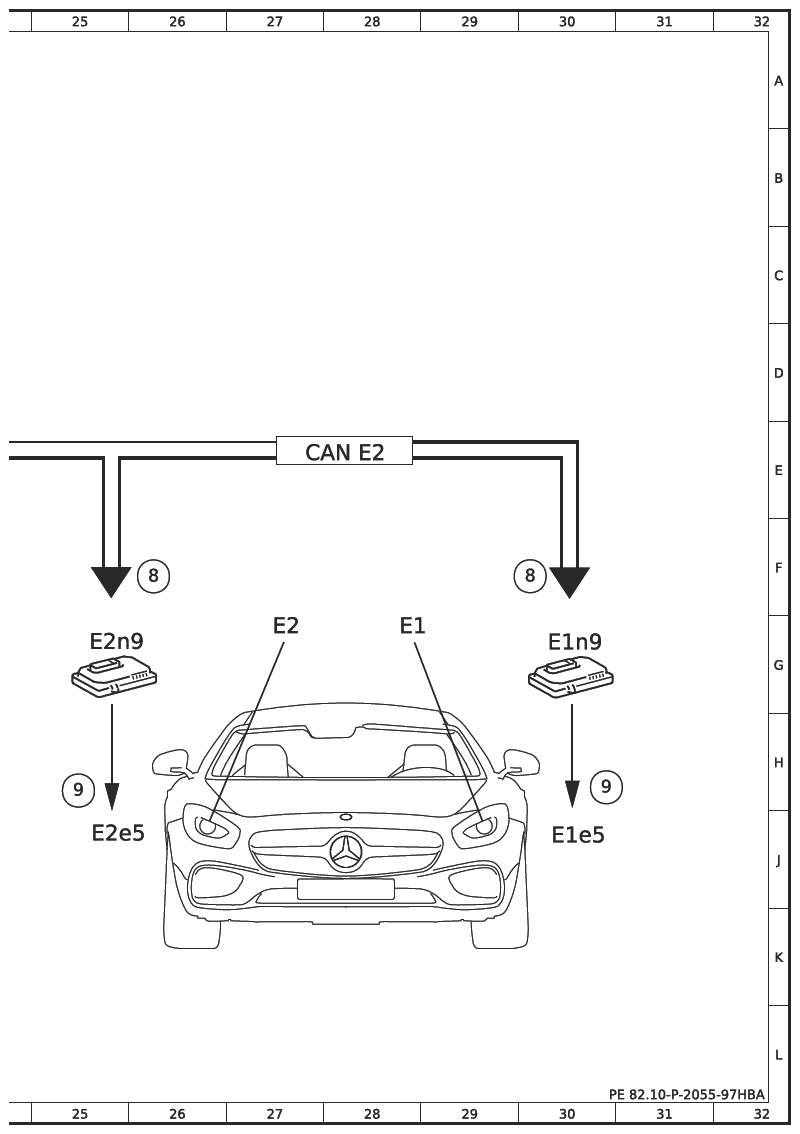

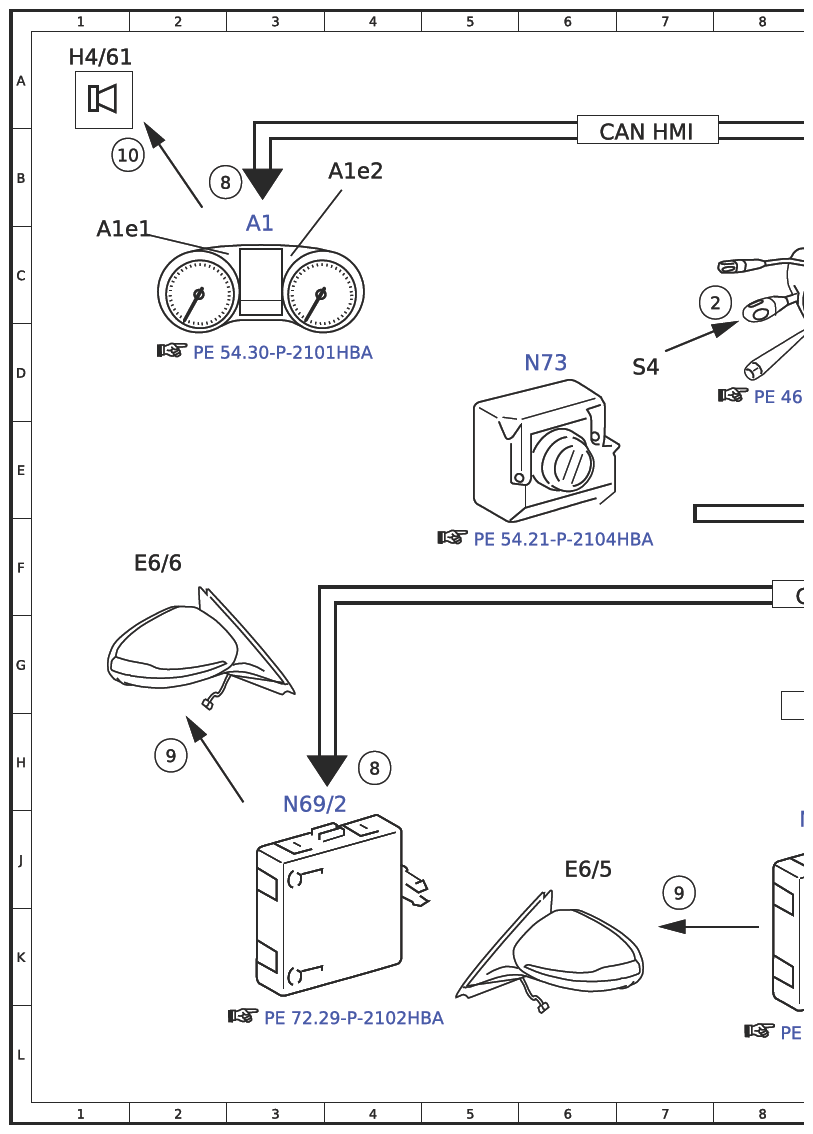

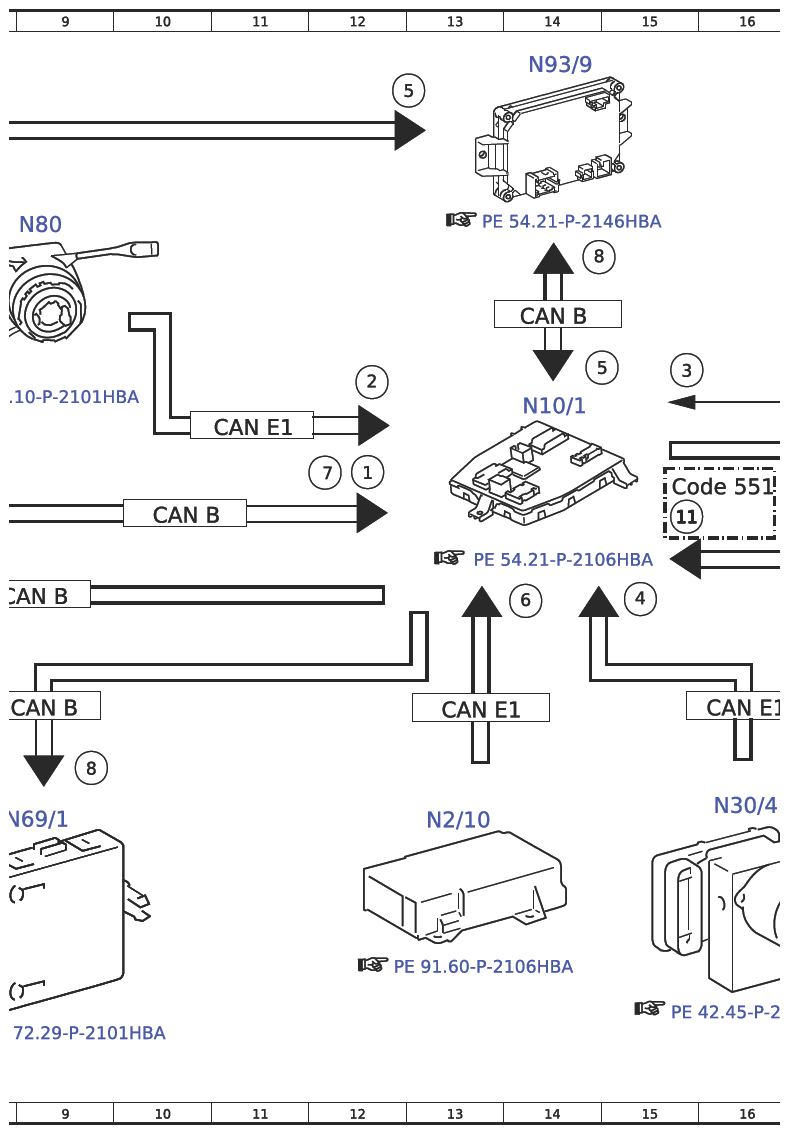

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12E |
| 10 | Speaker, actuation | 1B |
| 11 | ATA [EDW] alarm, signal | 15F |
| 2 | Combination switch, status | 7C |
| 2 | Combination switch, status | 12D |
| 3 | Hazard warning system button, status | 15D |
| 4 | Emergency stop, signal | 15F |
| 5 | Vehicle speed, signal | 13A |
| 5 | Vehicle speed, signal | 14D |
| 6 | Crash, signal | 14F |
| 7 | Central locking, status | 12E |
| 8 | Flasher frequency, signal | 2B |
| 8 | Flasher frequency, signal | 4H |
| 8 | Flasher frequency, signal | 9H |
| 8 | Flasher frequency, signal | 19F |
| 8 | Flasher frequency, signal | 26F |
| 8 | Flasher frequency, signal | 30F |
| 8 | Flasher frequency, signal | 18D |
| 8 | Flasher frequency, signal | 14C |
| 9 | Turn signal lamp, actuation | 2H |
| 9 | Turn signal lamp, actuation | 7J |
| 9 | Turn signal lamp, actuation | 18J |
| 9 | Turn signal lamp, actuation | 23J |
| 9 | Turn signal lamp, actuation | 30H |
| 9 | Turn signal lamp, actuation | 25H |
| A1 | Instrument cluster | 3C |
| A1e1 | Left turn signal indicator light | 1C |
| A1e2 | Right turn signal indicator light | 4B |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 9F |
| CAN B | Interior CAN | 17F |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 14D |
| CAN E1 | Chassis CAN 1 | 11E |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 16H |
| CAN E2 | Chassis CAN 2 | 20E |
| CAN E2 | Chassis CAN 2 | 28E |
| CAN HMI | User interface CAN | 7B |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 15E |
| E1 | Left front lamp unit | 28G |
| E1e5 | Left front turn signal lamp | 30J |
| E1n9 | Left headlamp control unit | 30G |
| E2 | Right front lamp unit | 27G |
| E2e5 | Right front turn signal lamp | 25J |
| E2n9 | Right headlamp control unit | 25G |
| E3 | Left rear lamp unit | 20H |
| E3e1 | Left rear turn signal lamp | 18J |
| E3e18 | Left tail lamp | 18K |
| E4 | Right rear lamp unit | 22H |
| E4e1 | Right rear turn signal lamp | 23J |
| E4e18 | Right tail lamp | 23K |
| E6/5 | Left outside mirror turn signal lamp | 6J |
| E6/6 | Right outside mirror turn signal lamp | 2F |
| H4/61 | Instrument cluster speaker | 1A |
| LIN 1 | Instrument panel LIN | 17D |
| N10/1 | Front SAM control unit with fuse and relay module | 14D |
| N10/2 | Rear SAM control unit with fuse and relay module | 21E |
| N2/10 | Supplemental restraint system control unit | 13J |
| N30/4 | Electronic Stability Program control unit | 16J |
| N69/1 | Left door control unit | 9J |
| N69/2 | Right door control unit | 3J |
| N72/1 | Upper control panel control unit | 19C |
| N72/1S5 | Hazard warning system button | 20C |
| N73 | Electronic ignition switch control unit | 6D |
| N80 | Steering column module control unit | 9C |
| N93/9 | AMG gateway control unit | 14A |
| S4 | Combination switch | 7D |
| U630 | Valid for USA and Canada | 23K |
| U630 | Valid for USA and Canada | 18K |
