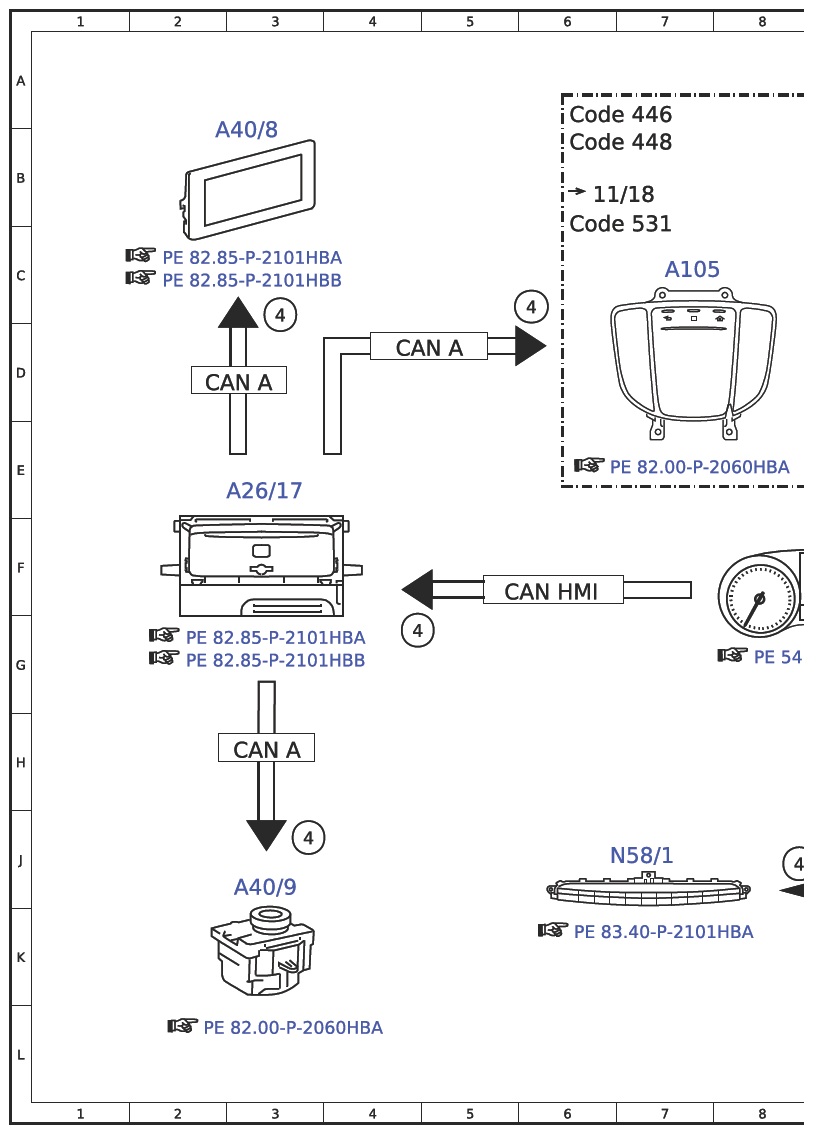

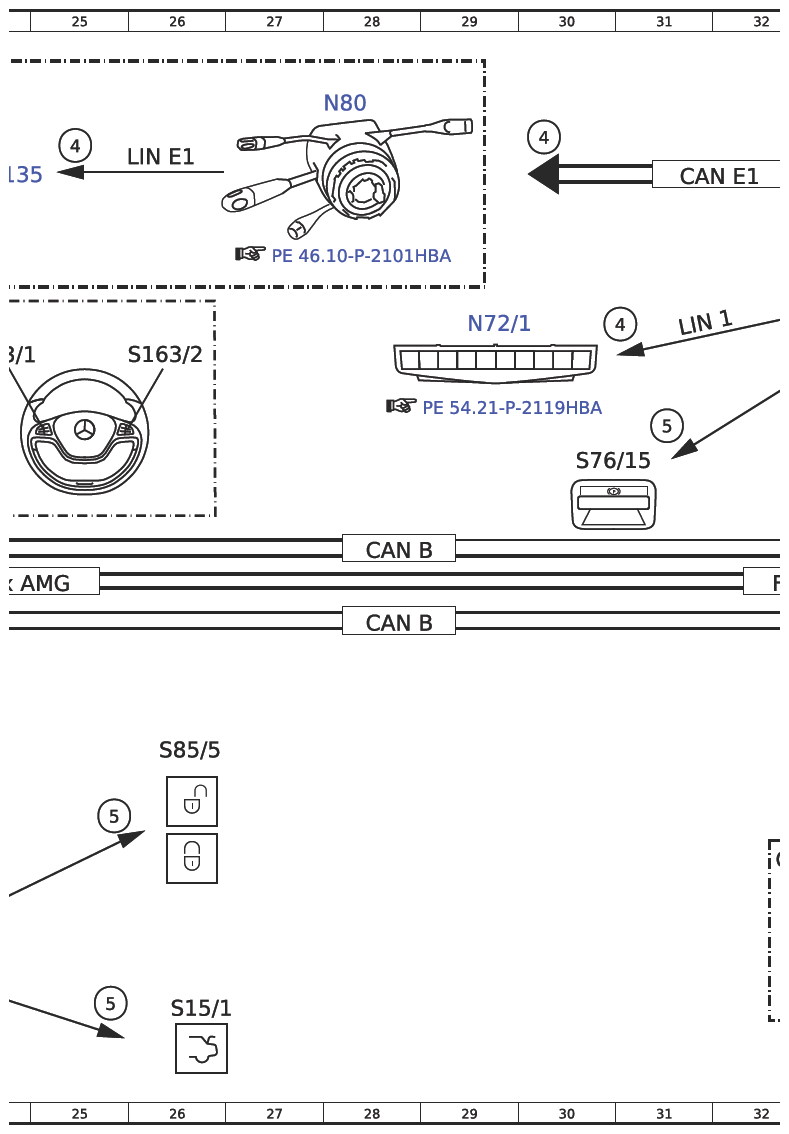

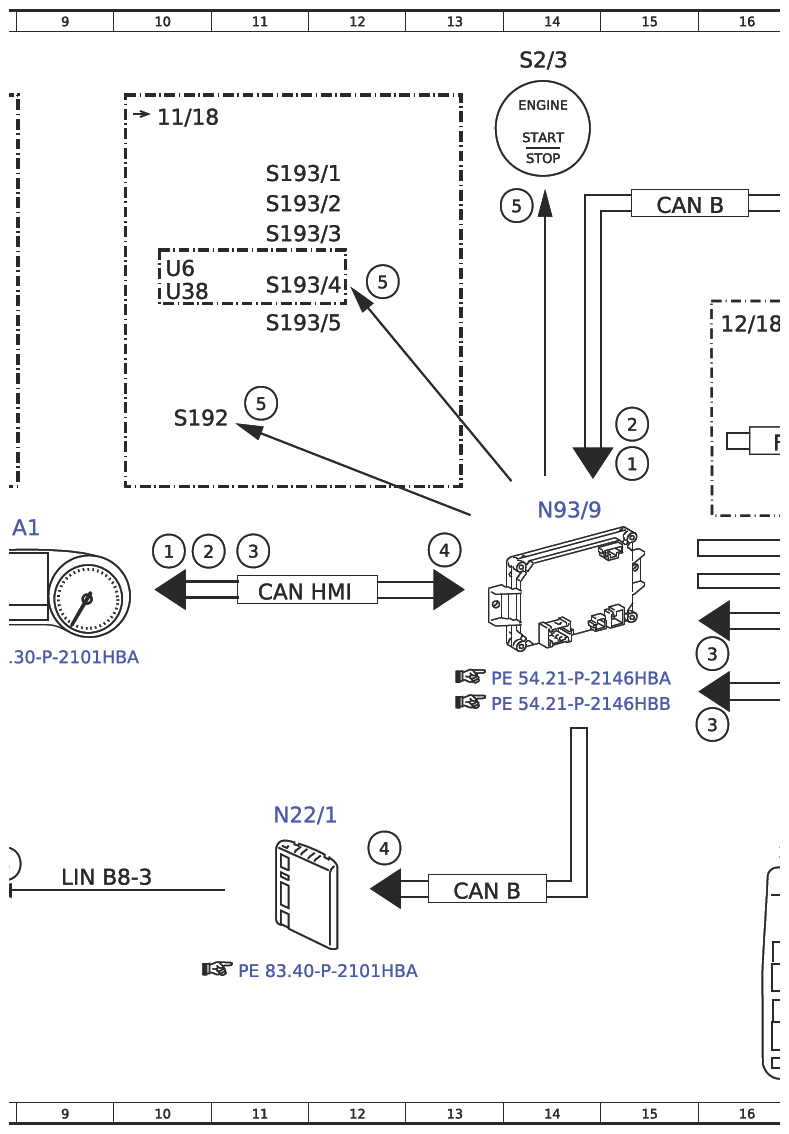

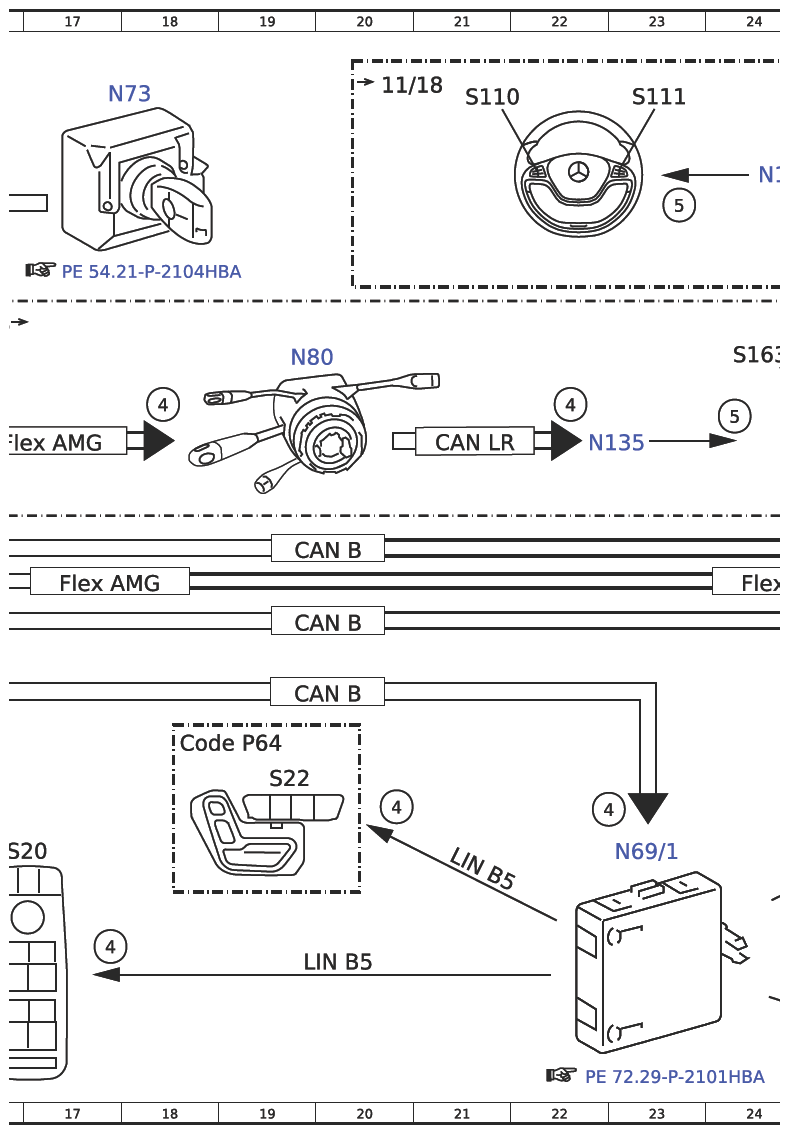

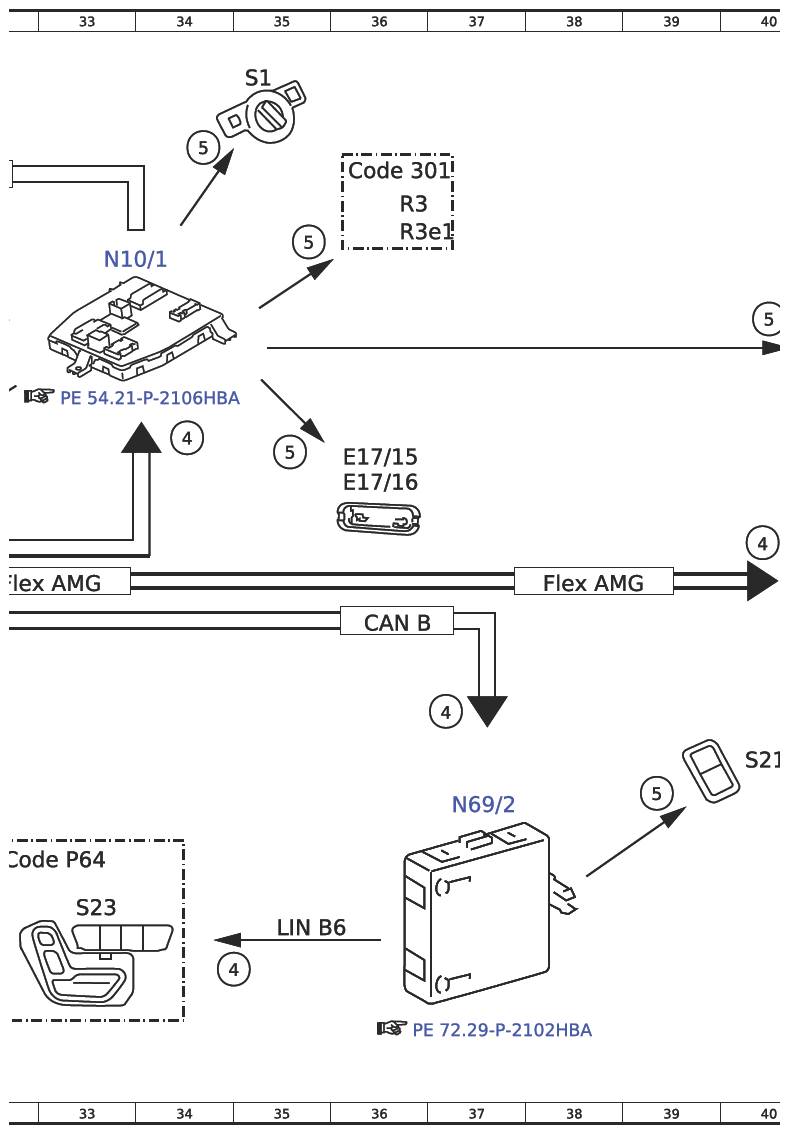

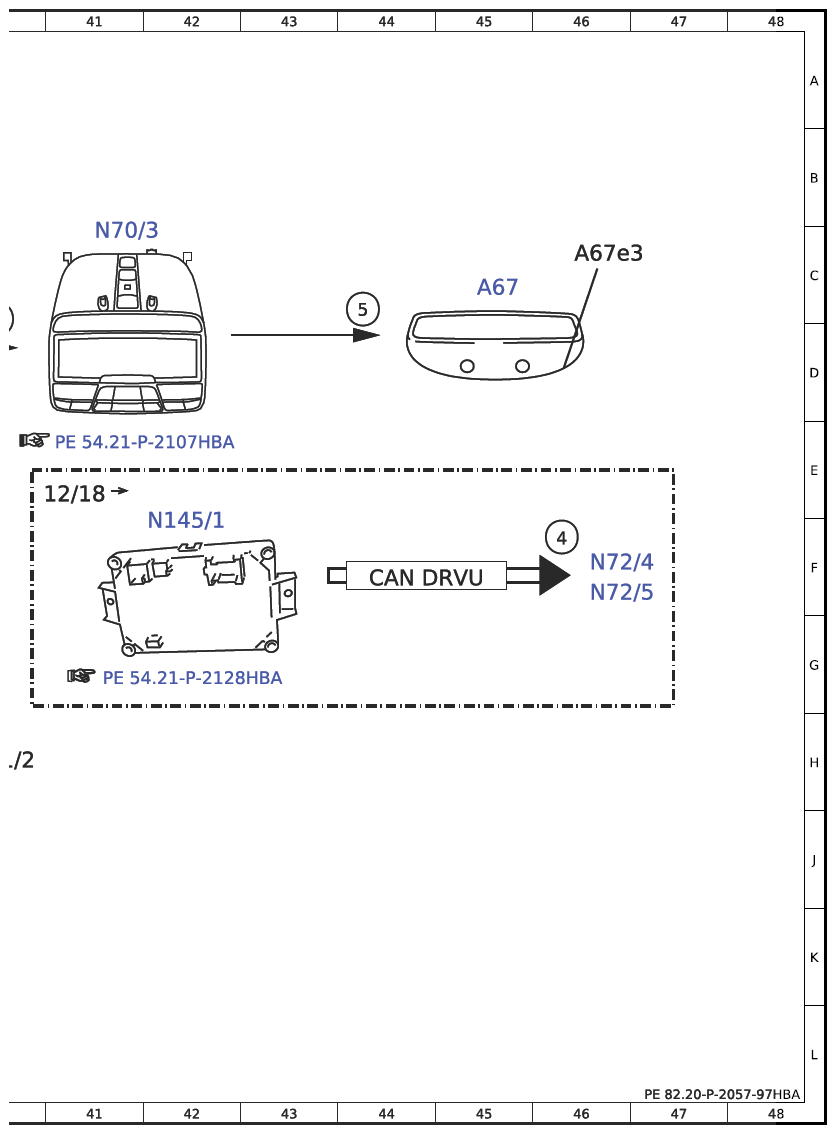

Electrical Function Schematic For Symbol Illumination - PE82.20-P-2057-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking, status | 10F |
| 1 | Central locking, status | 15E |
| 2 | Circuit 15, status | 10F |
| 2 | Circuit 15, status | 15E |
| 3 | Door rotary tumbler switch, status | 11F |
| 3 | Door rotary tumbler switch, status | 16G |
| 3 | Door rotary tumbler switch, status | 16H |
| 4 | Circuit 58d, status | 34K |
| 4 | Circuit 58d, status | 31D |
| 4 | Circuit 58d, status | 17K |
| 4 | Circuit 58d, status | 20J |
| 4 | Circuit 58d, status | 37H |
| 4 | Circuit 58d, status | 12J |
| 4 | Circuit 58d, status | 34E |
| 4 | Circuit 58d, status | 13F |
| 4 | Circuit 58d, status | 25B |
| 4 | Circuit 58d, status | 3J |
| 4 | Circuit 58d, status | 4G |
| 4 | Circuit 58d, status | 3C |
| 4 | Circuit 58d, status | 30B |
| 4 | Circuit 58d, status | 6C |
| 4 | Circuit 58d, status | 18D |
| 4 | Circuit 58d, status | 22D |
| 4 | Circuit 58d, status | 40F |
| 4 | Circuit 58d, status | 46F |
| 4 | Circuit 58d, status | 23H |
| 4 | Circuit 58d, status | 8J |
| 5 | Button/symbol illumination, actuation | 39H |
| 5 | Button/symbol illumination, actuation | 35E |
| 5 | Button/symbol illumination, actuation | 44C |
| 5 | Button/symbol illumination, actuation | 40D |
| 5 | Button/symbol illumination, actuation | 25L |
| 5 | Button/symbol illumination, actuation | 25J |
| 5 | Button/symbol illumination, actuation | 31E |
| 5 | Button/symbol illumination, actuation | 23B |
| 5 | Button/symbol illumination, actuation | 35C |
| 5 | Button/symbol illumination, actuation | 14B |
| 5 | Button/symbol illumination, actuation | 12C |
| 5 | Button/symbol illumination, actuation | 11D |
| 5 | Button/symbol illumination, actuation | 24E |
| 5 | Button/symbol illumination, actuation | 34B |
| A1 | Instrument cluster | 9F |
| A105 | Touchpad | 7C |
| A26/17 | Head unit | 3E |
| A40/8 | Audio/COMAND display | 3B |
| A40/9 | Audio/COMAND control panel | 3J |
| A67 | Inside rearview mirror | 45C |
| A67e3 | Ambient lamp | 46C |
| CAN A | Telematics CAN | 3H |
| CAN A | Telematics CAN | 2D |
| CAN A | Telematics CAN | 4D |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 28F |
| CAN B | Interior CAN | 36G |
| CAN B | Interior CAN | 15B |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 28G |
| CAN B | Interior CAN | 13J |
| CAN B | Interior CAN | 19G |
| CAN DRVU | Drive Unit CAN | 44F |
| CAN E1 | Chassis CAN 1 | 31B |
| CAN HMI | User interface CAN | 6F |
| CAN HMI | User interface CAN | 11F |
| CAN LR | Steering wheel CAN | 21E |
| Code 301 | Smoker's package | 36B |
| Code 446 | Touchpad only | 6A |
| Code 448 | Touchpad | 6B |
| Code 531 | COMAND APS | 6C |
| Code P64 | Memory package | 18H |
| Code P64 | Memory package | 32J |
| E17/15 | Right footwell lamp | 36E |
| E17/16 | Left footwell lamp | 36E |
| Flex AMG | AMG FlexRay | 17E |
| Flex AMG | AMG FlexRay | 38F |
| Flex AMG | AMG FlexRay | 32F |
| Flex AMG | AMG FlexRay | 24F |
| Flex AMG | AMG FlexRay | 17F |
| LIN 1 | Instrument panel LIN | 31D |
| LIN B5 | Left door LIN | 20K |
| LIN B5 | Left door LIN | 21J |
| LIN B6 | Right door LIN | 35K |
| LIN B8-3 | AC operation LIN | 9J |
| LIN E1 | Steering LIN | 26B |
| N10/1 | Front SAM control unit with fuse and relay module | 33C |
| N135 | Steering wheel electronics | 24B |
| N135 | Steering wheel electronics | 22E |
| N145/1 | Drive unit control unit | 42F |
| N22/1 | Climate control control unit | 11J |
| N58/1 | Climate control operating unit | 7J |
| N69/1 | Left door control unit | 23J |
| N69/2 | Right door control unit | 37J |
| N70/3 | Overhead control panel electronics | 41C |
| N72/1 | Upper control panel control unit | 29D |
| N72/4 | Left lower control panel | 46F |
| N72/5 | Right lower control panel | 46F |
| N73 | Electronic ignition switch control unit | 17A |
| N80 | Steering column module control unit | 28A |
| N80 | Steering column module control unit | 19D |
| N93/9 | AMG gateway control unit | 14E |
| R3 | Cigarette lighter with ashtray illumination | 36B |
| R3e1 | Ashtray illumination | 36C |
| S1 | Exterior lights switch | 35A |
| S110 | Left multifunction steering wheel button group | 21A |
| S111 | Right multifunction steering wheel button group | 23A |
| S15/1 | Trunk lid/liftgate unlocking button | 26L |
| S163/1 | Instrument cluster multifunction steering wheel button group | 24D |
| S163/2 | Head unit multifunction steering wheel button group | 26D |
| S192 | Transmission mode rotary switch | 10E |
| S193/1 | AMG ESP sport off button | 11B |
| S193/2 | AMG suspension button | 11B |
| S193/3 | AMG button | 11C |
| S193/4 | Rear spoiler button | 11C |
| S193/5 | ECO start/stop function button | 11D |
| S2/3 | KEYLESS GO start/stop button | 14A |
| S20 | Power window and outside mirror adjustment switch group, driver side | 16J |
| S21/2 | Front passenger power window switch | 40H |
| S22 | Left seat adjustment switch group | 19H |
| S23 | Right seat adjustment switch group | 33K |
| S76/15 | Electric parking brake switch | 30E |
| S85/5 | Left door central locking interior switch | 26H |
| U38 | Valid without code (U78) Switchable exhaust system | 10C |
| U6 | Not valid for code 479 AMG RIDE CONTROL Performance suspension | 10C |
