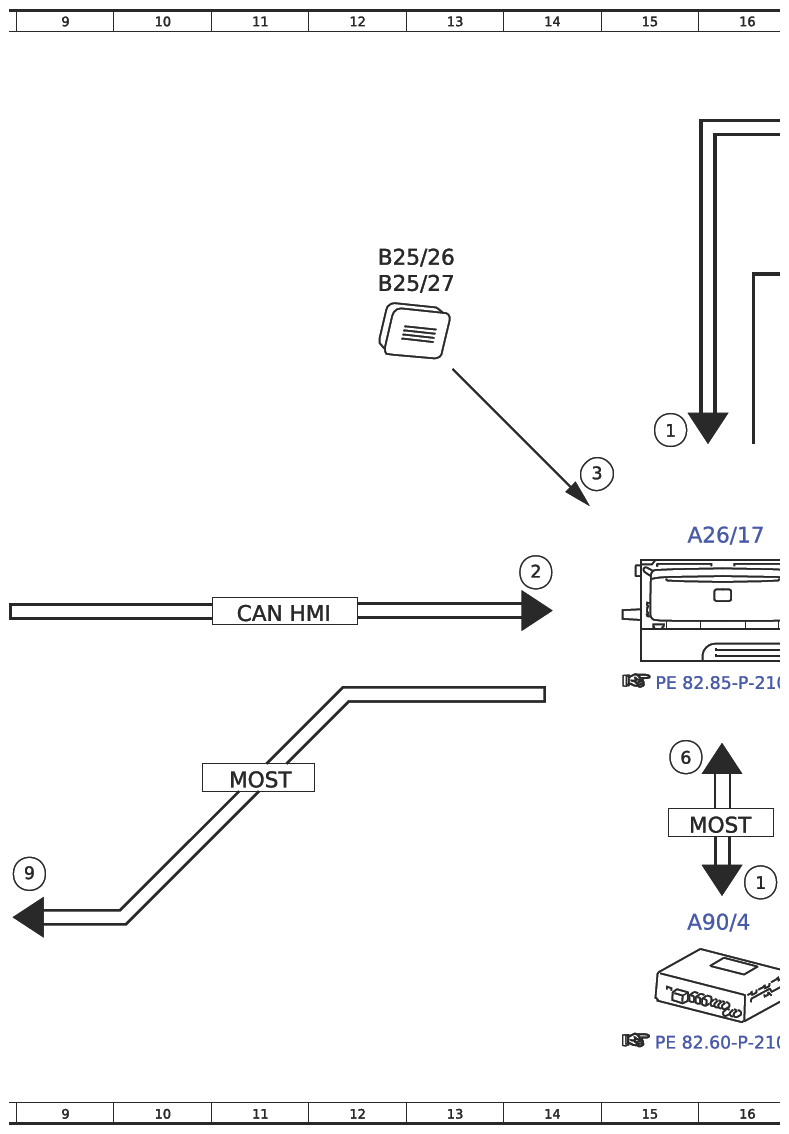

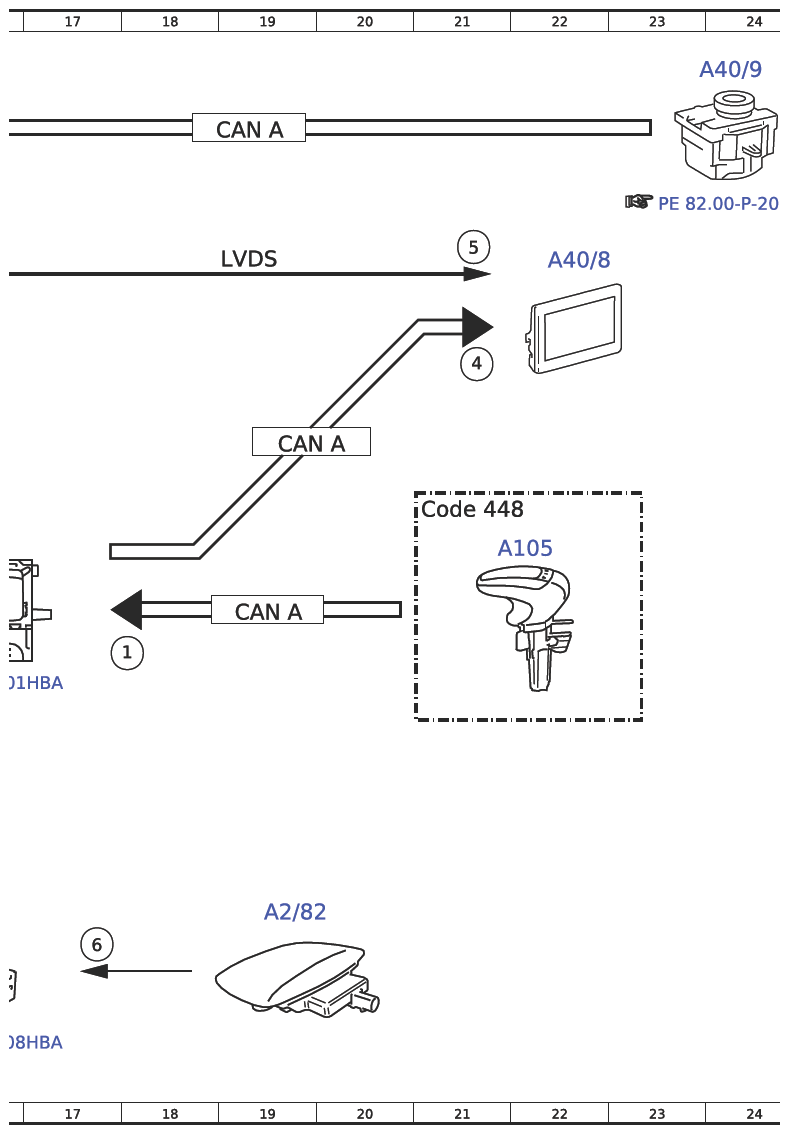

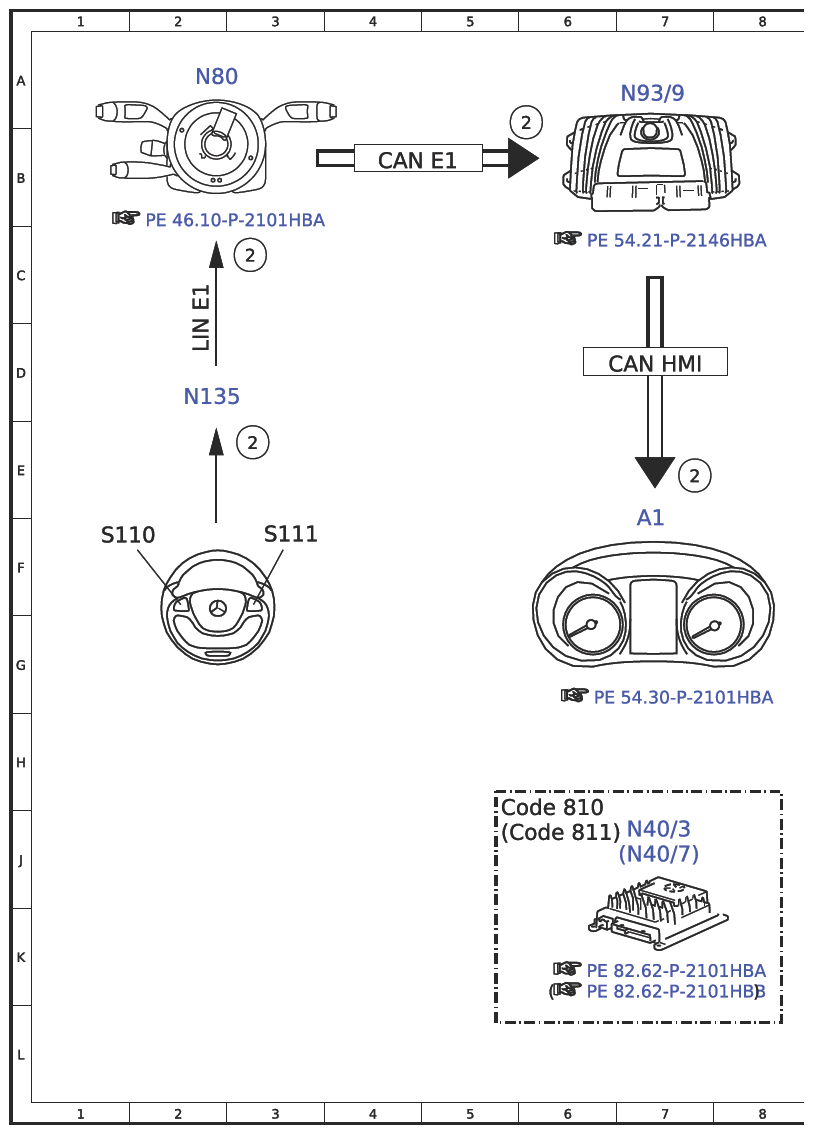

Electrical Function Schematic For SDAR Function - PE82.60-P-2060-97HBA
Model 190 up to 11/30/18
up to model year 2019
with code 536 (Sirius satellite radio complete system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16J |
| 1 | Operation, signal | 25A |
| 1 | Operation, signal | 15E |
| 1 | Operation, signal | 18G |
| 2 | Multifunction steering wheel button group, signal | 6B |
| 2 | Multifunction steering wheel button group, signal | 7E |
| 2 | Multifunction steering wheel button group, signal | 14F |
| 2 | Multifunction steering wheel button group, signal | 3E |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 3 | Voice input, signal | 14E |
| 4 | Switch-on request, signal | 21D |
| 5 | Audio/COMAND display, actuation | 21C |
| 6 | SDAR antenna, signal | 17K |
| 6 | SDAR antenna, signal | 15H |
| 9 | Audio, signal | 9J |
| A1 | Instrument cluster | 7F |
| A105 | Touchpad | 22F |
| A2/82 | SDAR antenna | 19K |
| A26/17 | Head unit | 16F |
| A40/8 | Audio/COMAND display | 22C |
| A40/9 | Audio/COMAND control panel | 24A |
| A90/4 | Tuner unit | 16K |
| B25/26 | Driver hands-free system microphone | 12C |
| B25/27 | Front passenger hands-free system microphone | 12C |
| CAN A | Telematics CAN | 19G |
| CAN A | Telematics CAN | 19E |
| CAN A | Telematics CAN | 19B |
| CAN E1 | Chassis CAN 1 | 4B |
| CAN HMI | User interface CAN | 7D |
| CAN HMI | User interface CAN | 11G |
| Code 448 | Touchpad | 21E |
| Code 810 | Sound system | 5J |
| Code 811 | Advanced sound system | 5J |
| LIN A4 | Audio LIN | 26A |
| LIN E1 | Steering LIN | 2C |
| LVDS | Low voltage differential signal | 19C |
| MOST | Media Oriented System Transport | 16J |
| MOST | Media Oriented System Transport | 11H |
| N135 | Steering wheel electronics | 2D |
| N40/3 | Sound system amplifier control unit | 7J |
| N40/7 | Advanced sound system amplifier control unit | 7J |
| N80 | Steering column module control unit | 2A |
| N93/9 | AMG gateway control unit | 7A |
| S110 | Left multifunction steering wheel button group | 1F |
| S111 | Right multifunction steering wheel button group | 3F |
| S67 | On/off button with volume control | 27A |
