Electrical Function Schematic For Driving Light Actuation - PE82.10-P-2059-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9G |
| 10 | Daytime running lights, request | 16F |
| 10 | Daytime running lights, request | 15H |
| 10 | Daytime running lights, request | 12C |
| 10 | Daytime running lights, request | 10F |
| 11 | Engine running, signal | 7G |
| 11 | Engine running, signal | 4G |
| 12 | Drivetrain operational, signal | 6G |
| 12 | Drivetrain operational, signal | 4H |
| 13 | Vehicle speed, signal | 12C |
| 13 | Vehicle speed, signal | 10E |
| 14 | Daytime running lights, actuation | 23H |
| 14 | Daytime running lights, actuation | 18E |
| 15 | Dusk setting, signal | 8E |
| 16 | Level sensor, signal | 16J |
| 17 | Synchronization, signal | 16E |
| 18 | Headlamp range adjustment actuator motor, actuation | 18E |
| 18 | Headlamp range adjustment actuator motor, actuation | 23H |
| 2 | Exterior lights switch, status | 9E |
| 3 | Low beams, request | 16E |
| 3 | Low beams, request | 16H |
| 4 | Low beams, actuation | 23G |
| 4 | Low beams, actuation | 18E |
| 5 | Low beams indicator lamp, request | 14B |
| 5 | Low beams indicator lamp, request | 10D |
| 6 | Combination switch, status | 2D |
| 6 | Combination switch, status | 7E |
| 7 | High beams, request | 16E |
| 7 | High beams, request | 16G |
| 8 | High beams, actuation | 23G |
| 8 | High beams, actuation | 18E |
| 9 | High beams, status | 14C |
| 9 | High beams, status | 11D |

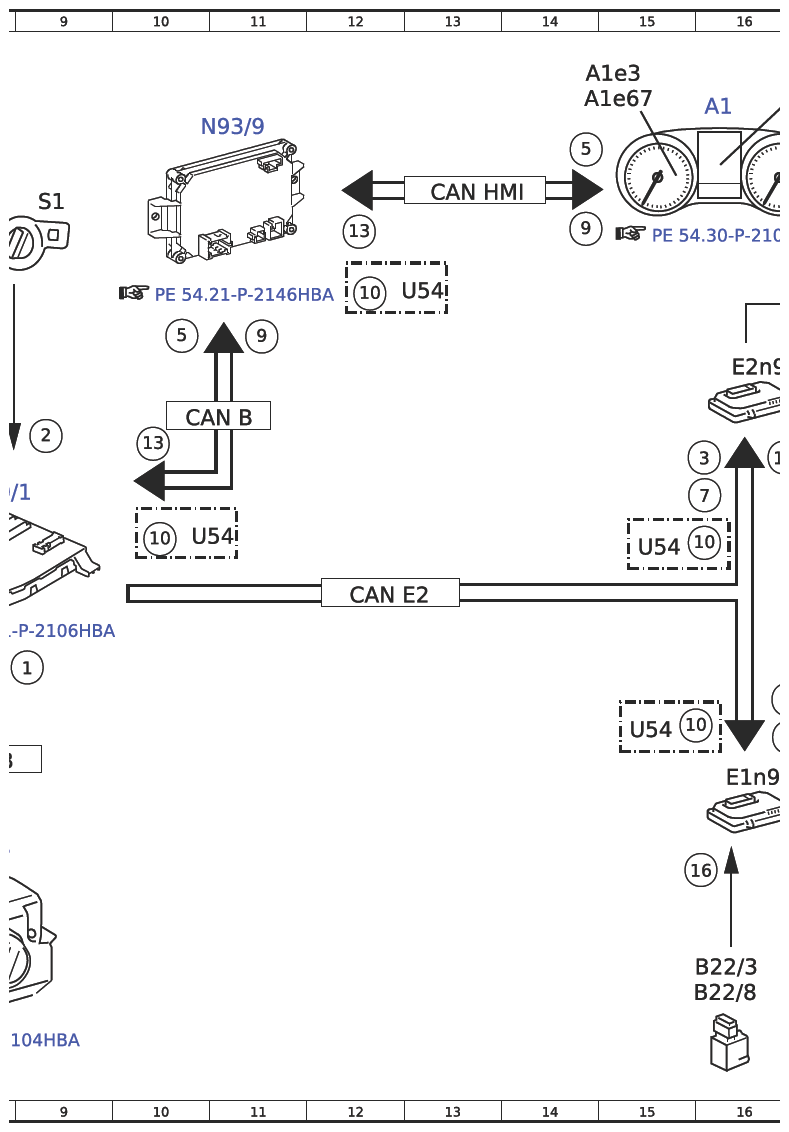

| A1 | Instrument cluster | 16A |
| A1e3 | High beam indicator lamp | 14A |
| A1e67 | Low beam indicator lamp | 14A |
| A1p13 | Multifunction display | 17A |
| B22/3 | Rear axle level sensor | 16K |
| B22/8 | Left front level sensor | 16K |
| B38/2 | Rain/light sensor | 7B |
| CAN B | Interior CAN | 8H |
| CAN B | Interior CAN | 10E |
| CAN C1 | Drivetrain CAN | 3H |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN E1 | Chassis CAN 1 | 5E |
| CAN E2 | Chassis CAN 2 | 12F |
| CAN HMI | User interface CAN | 13B |

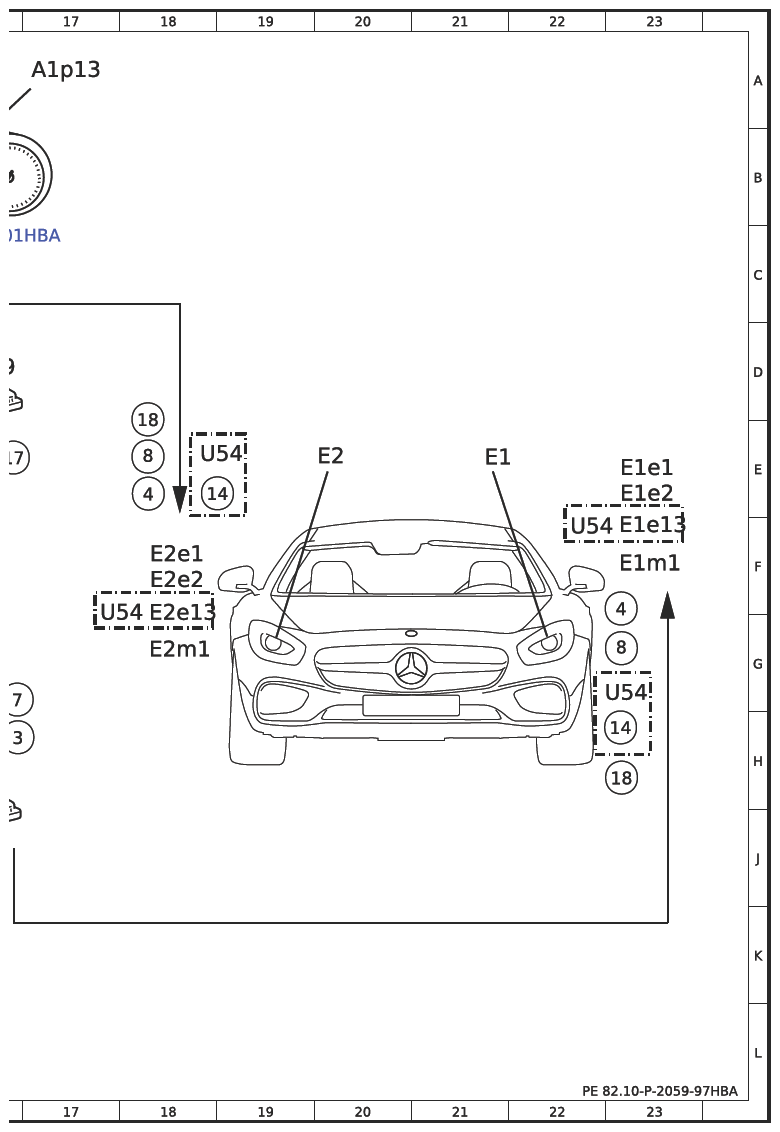

| E1 | Left front lamp unit | 21E |
| E1e1 | Left high beam | 23E |
| E1e13 | Left parking light and daytime running light | 23F |
| E1e2 | Left low beam | 23E |
| E1m1 | Left headlamp range adjustment actuator motor | 23F |
| E1n9 | Left headlamp control unit | 16H |
| E2 | Right front lamp unit | 20E |
| E2e1 | Right high beam | 18F |
| E2e13 | Right parking light and daytime running light | 18G |
| E2e2 | Right low beam | 18F |
| E2m1 | Right headlamp range adjustment actuator motor | 18G |
| E2n9 | Right headlamp control unit | 16D |
| LIN 2 | Wiper/inside rearview mirror LIN | 7D |

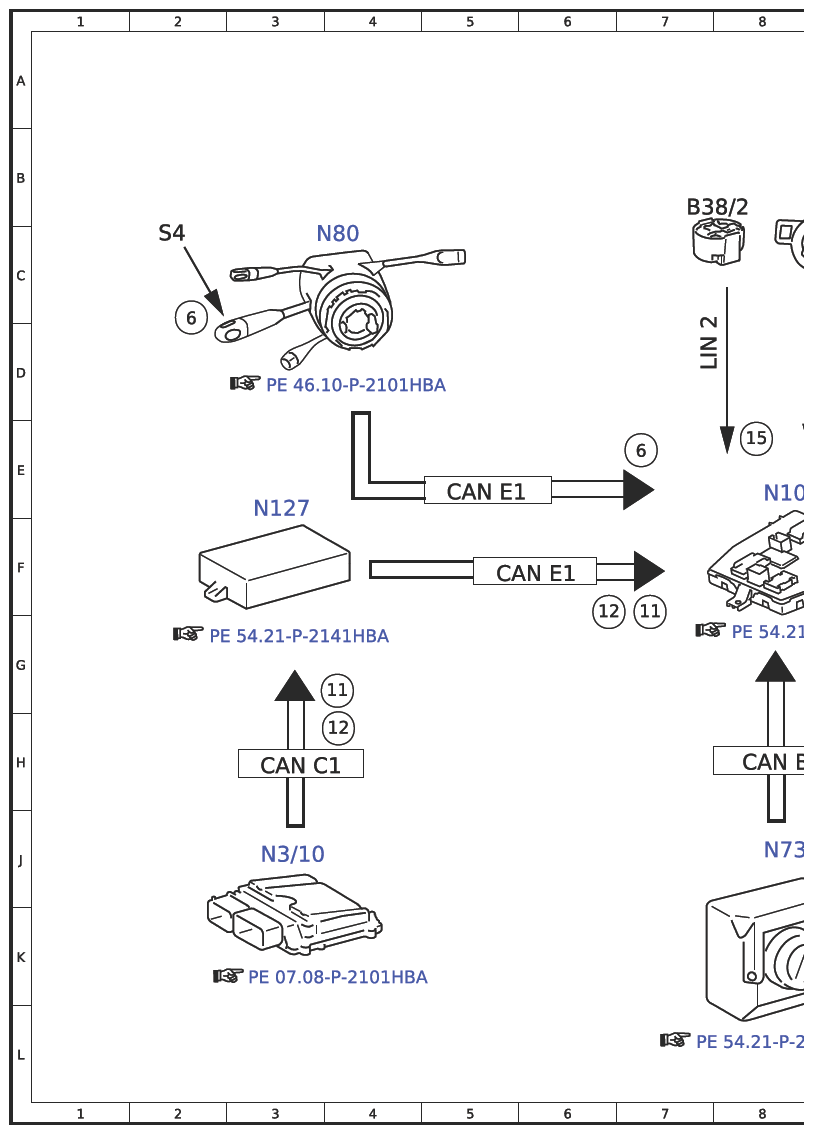

| N10/1 | Front SAM control unit with fuse and relay module | 8E |
| N127 | Drivetrain control unit | 3E |
| N3/10 | ME-SFI [ME] control unit | 3J |
| N73 | Electronic ignition switch control unit | 8J |
| N80 | Steering column module control unit | 4C |
| N93/9 | AMG gateway control unit | 10B |
| S1 | Exterior lights switch | 9B |
| S4 | Combination switch | 2C |
| U54 | Not valid for Japan | 15F |
| U54 | Not valid for Japan | 15H |
| U54 | Not valid for Japan | 18E |
| U54 | Not valid for Japan | 17G |
| U54 | Not valid for Japan | 22F |
| U54 | Not valid for Japan | 22G |
| U54 | Not valid for Japan | 12C |
| U54 | Not valid for Japan | 10F |
