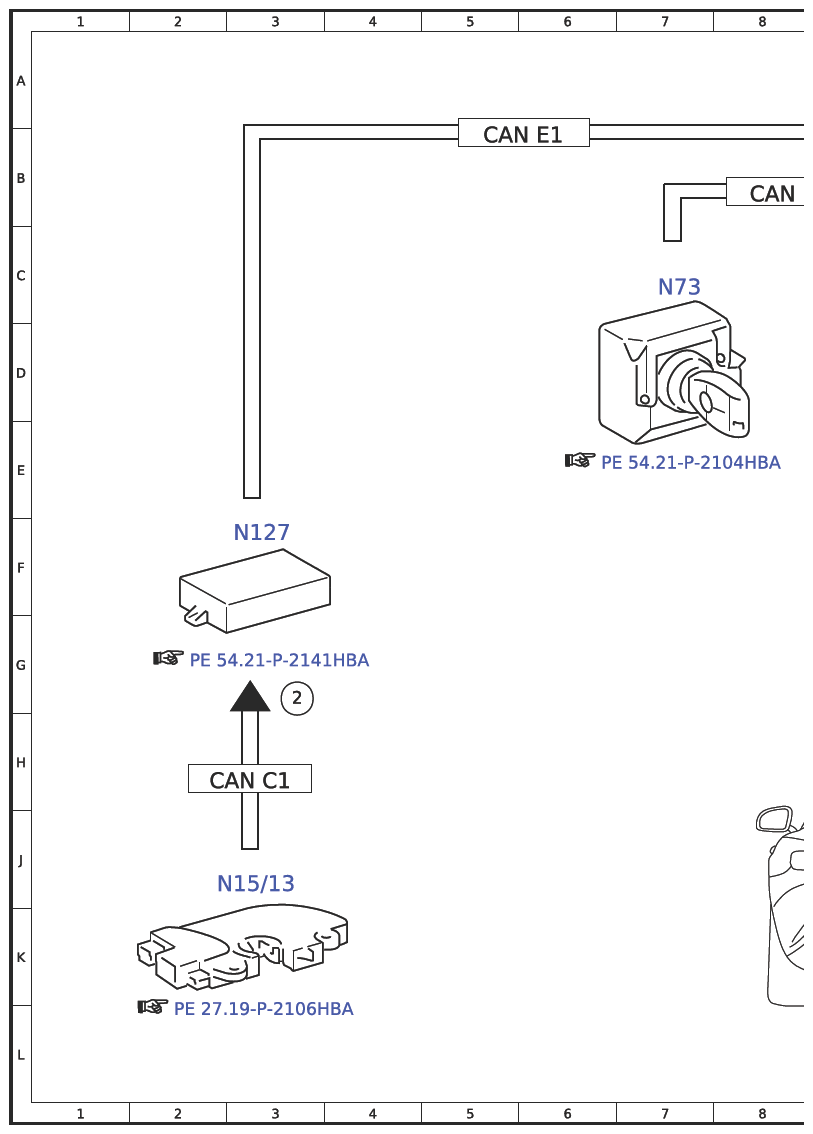

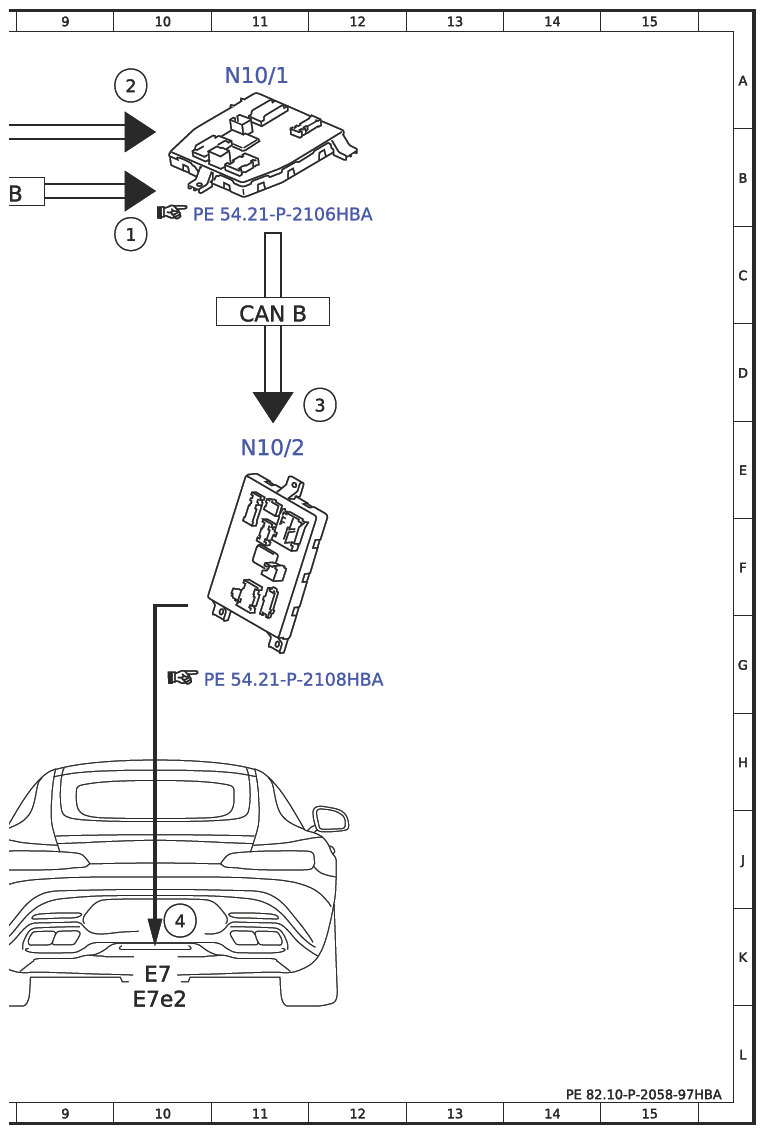

Electrical Function Schematic For Backup Light Actuation - PE82.10-P-2058-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10C |
| 2 | Gear range, status | 3G |
| 2 | Gear range, status | 10A |
| 3 | Backup lamp, request | 12D |
| 4 | Backup lamp, actuation | 10K |
| CAN B | Interior CAN | 11C |
| CAN B | Interior CAN | 8B |
| CAN C1 | Drive train CAN | 3H |
| CAN E1 | Chassis CAN 1 | 5B |
| E7 | Center rear lamp unit | 10K |
| E7e2 | Backup lamp | 10L |
| N10/1 | Front SAM control unit with fuse and relay module | 11A |
| N10/2 | Rear SAM control unit with fuse; and relay module | 11E |
| N127 | Drivetrain control unit | 3F |
| N15/13 | Double clutch transmission control unit | 2J |
| N73 | Electronic ignition switch control unit | 7C |
