Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97HBA
Model 190
with code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 12G |
| 1 | Circuit 15R, status | 10J |
| 10 | Switch-on request, signal | 2D |
| 11 | Breakdown assistance button, status indicator | 20B |
| 11 | Breakdown assistance button, status indicator | 20D |
| 12 | MB-Info button, status indicator | 23B |
| 12 | MB-Info button, status indicator | 20D |
| 2 | SOS button, status indicator | 17B |
| 2 | SOS button, status indicator | 21D |
| 3 | Check signal, signal | 16K |
| 3 | Check signal, signal | 14J |
| 3 | Check signal, signal | 12G |
| 3 | Check signal, signal | 12D |
| 3 | Check signal, signal | 14F |
| 3 | Check signal, signal | 14E |
| 3 | Check signal, signal | 17E |
| 3 | Check signal, signal | 11H |
| 3 | Check signal, signal | 18B |
| 3 | Check signal, signal | 21C |
| 3 | Check signal, signal | 20B |
| 3 | Check signal, signal | 22C |
| 3 | Check signal, signal | 22B |
| 3 | Check signal, signal | 23C |
| 3 | Check signal, signal | 10B |
| 3 | Check signal, signal | 13B |
| 3 | Check signal, signal | 9E |
| 3 | Check signal, signal | 12D |
| 4 | Audio/COMAND display, message | 3H |
| 4 | Audio/COMAND display, message | 12H |
| 4 | Audio/COMAND display, message | 4D |
| 4 | Audio/COMAND display, message | 8J |
| 5 | Instrument cluster, message | 4K |
| 5 | Instrument cluster, message | 12H |
| 5 | Instrument cluster, message | 9J |
| 6 | Manual emergency call, signal | 20C |
| 6 | Manual emergency call, signal | 13E |
| 7 | Breakdown assistance, signal | 22C |
| 7 | Breakdown assistance, signal | 13D |
| 8 | MB-Info, signal | 23C |
| 8 | MB-Info, signal | 13D |

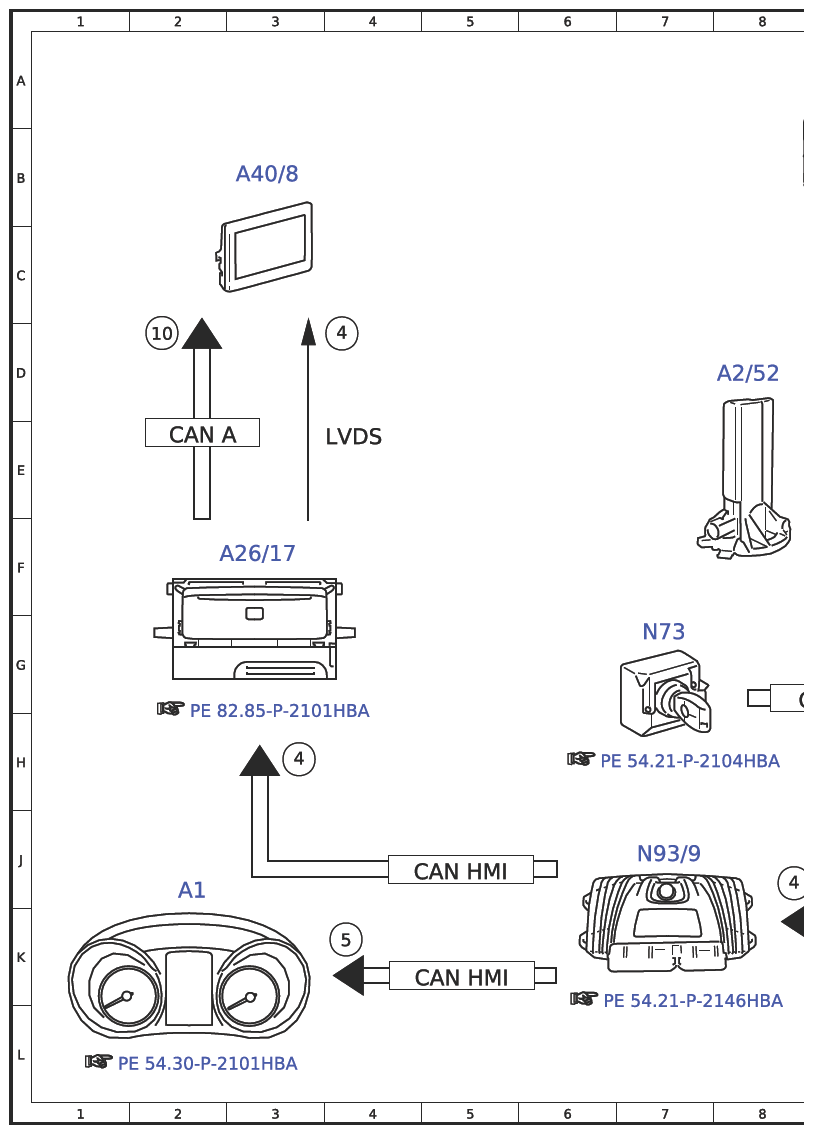

| A1 | Instrument cluster | 2J |
| A2/102 | Left telephone antenna | 14A |
| A2/103 | Right telephone antenna | 9A |
| A2/109 | Telephone antenna splitter | 11B |
| A2/23 | GPS antenna | 18E |
| A2/52 | Emergency call system antenna | 8D |
| A26/17 | Head unit | 3F |
| A40/8 | Audio/COMAND display | 3B |
| CAN A | Telematics CAN | 2E |
| CAN B | Interior CAN | 9G |
| CAN D | Diagnostic CAN | 11H |
| CAN E1 | Chassis CAN 1 | 16K |
| CAN E1 | Chassis CAN 1 | 14J |
| CAN E1 | Chassis CAN 1 | 9K |
| CAN HMI | User interface CAN | 5K |
| CAN HMI | User interface CAN | 5J |
| LVDS | Low voltage differential signal | 4E |
| N10/1 | Front SAM control unit with fuse and relay module | 11J |

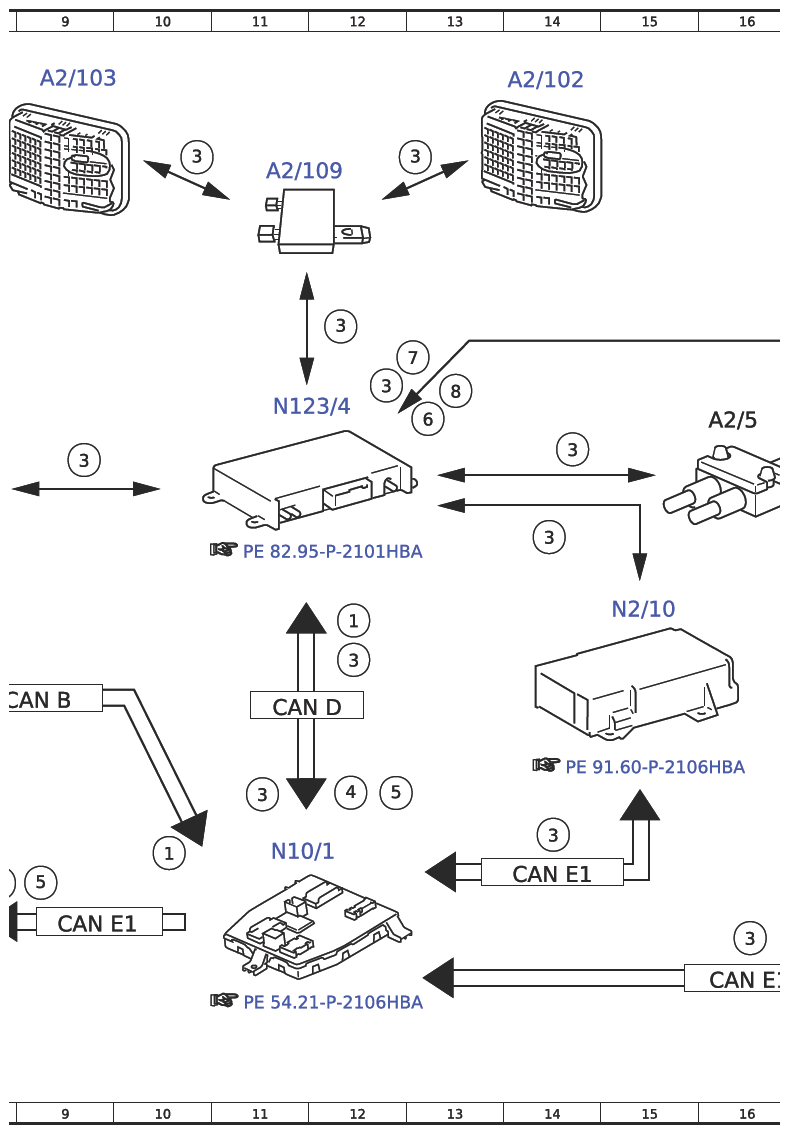

| N123/4 | Emergency call system control unit | 11D |
| N2/10 | Supplemental restraint system control unit | 15G |
| N30/4 | Electronic Stability Program control unit | 18G |

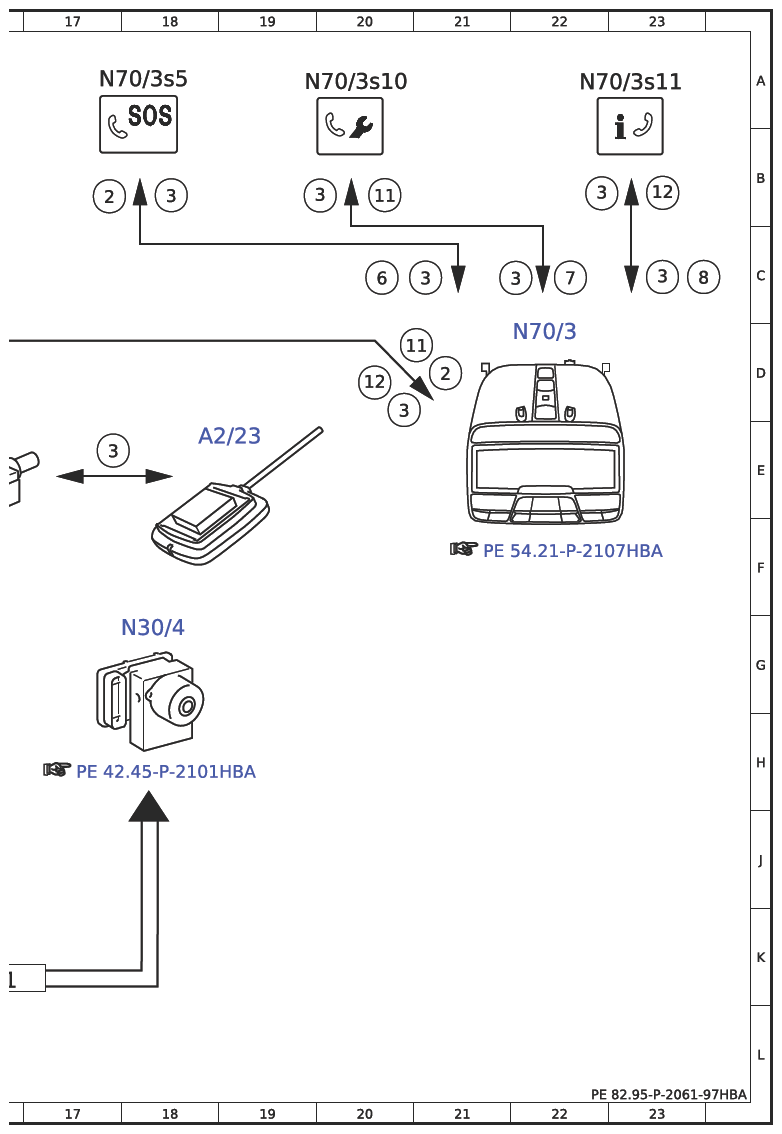

| N70/3 | Overhead control panel electronics | 22D |
| N70/3S10 | Breakdown assistance button | 19A |
| N70/3S11 | MB-Info button | 23A |
| N70/3S5 | SOS button | 17A |
| N73 | Electronic ignition switch control unit | 7G |
| N93/9 | AMG gateway control unit | 7J |
