Headlamp Unit, Component Description - GF82.10-P-2017RR
Model 190
Front lamp unit (static in full LED design), shown on model 190 up to model year 2019. With Code 460 (Canada version) or code 494 (USA version)
Location
The front lamp units are located on the left and right of the vehicle's front.
Structure

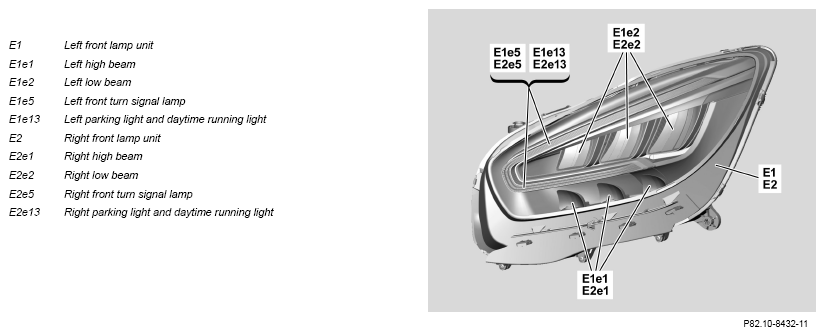

Front lamp unit (static in full LED design) (up to model year 2019):
- Left front lamp unit:
- Left high beam
- Left low beam
- Left front turn signal lamp
- Left front side marker light (with CODE 460 (Canada version) or CODE 494 (USA version))
- Left parking light and daytime running light
- Left headlamp range adjustment actuator motor (E1m1)
- Fan motor 1 for left front lamp unit (E1 m4)
- Right front headlamp unit
- Right high beam
- Right low beam
- Right front turn signal lamp
- Right front side marker light (with CODE 460 (Canada version) or CODE 494 (USA version))
- Right parking light and daytime running light
- Right headlamp range adjustment actuator motor (E2m1)
- Fan motor 1 for right front lamp unit (E2m4)
Static LED front lamp unit, shown on model 190 as of model year 2019 except code 460 (Canada version) or code 494 (USA version)
Location
The front lamp units are located on the left and right of the vehicle's front.
Structure

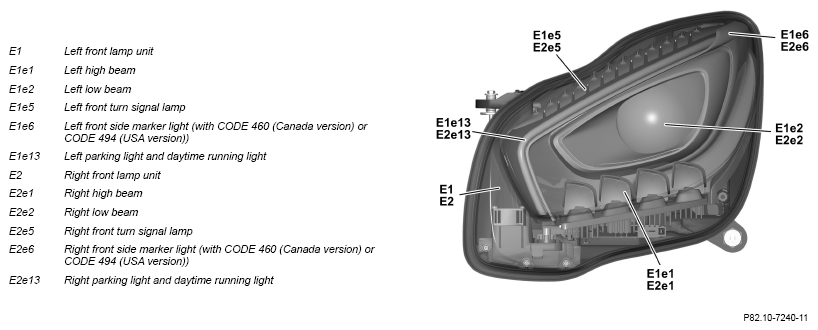

Static LED front lamp unit (as of model year 2019):
- Left front lamp unit:
- Left high beam
- Left low beam
- Left front turn signal light (upper and lower)
- Left front side marker light (with CODE 460 (Canada version) or CODE 494 (USA version))
- Left parking lights and daytime running lights (upper and lower)
- Left headlamp range adjustment actuator motor (E1m1)
- Fan motor 1 for left front lamp unit (E1m4)
- Right front headlamp unit
- Right high beam
- Right low beam
- Right front turn signal light (upper and lower)
- Right front side marker light (with CODE 460 (Canada version) or CODE 494 (USA version))
- Right parking lights and daytime running lights (upper and lower)
- Right headlamp range adjustment actuator motor (E2m1)
- Fan motor 1 for right front lamp unit (E2m4)
| Exterior lights wiring diagram | Model 190 up to 11/30/18 up to model year 2018 | PE82.10-P-2000-97HBA |
