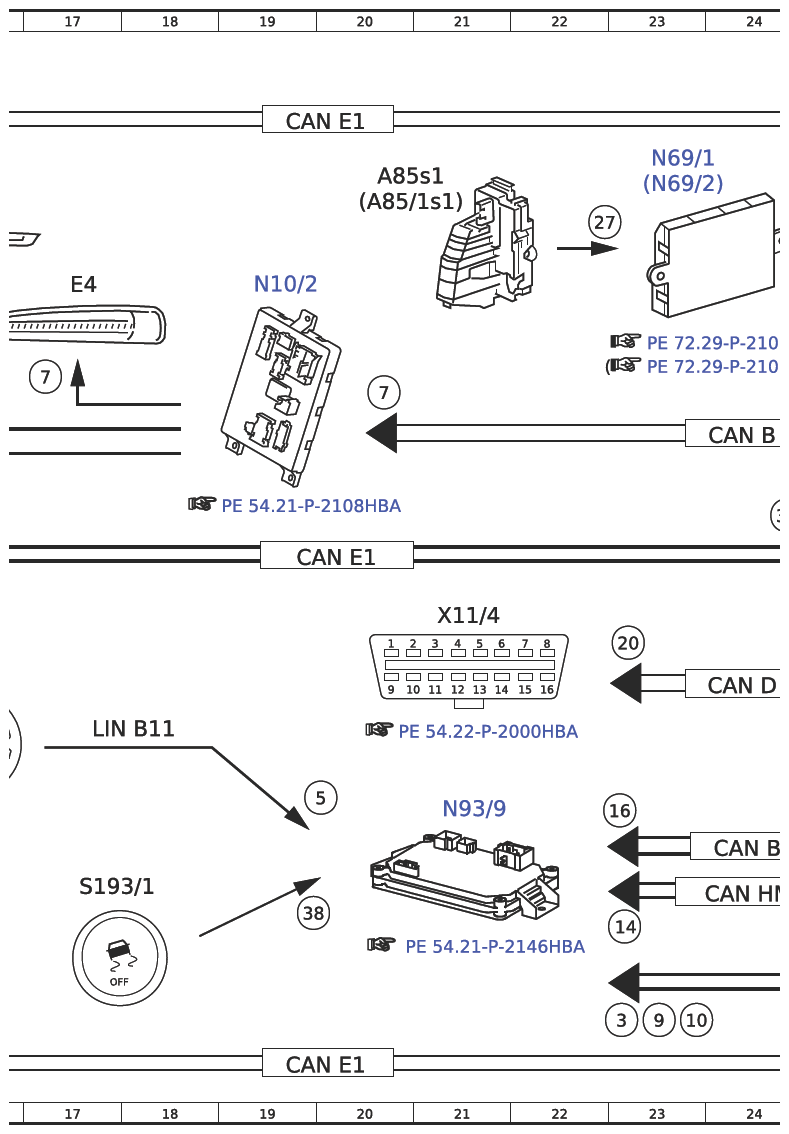

Electrical Function Schematic For Adaptive Brake - PE42.47-P-2051-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electric parking brake switch, status | 39E |
| 1 | Electric parking brake switch, status | 33B |
| 10 | Multifunction steering wheel button group, signal | 27K |
| 10 | Multifunction steering wheel button group, signal | 23L |
| 10 | Multifunction steering wheel button group, signal | 21G |
| 12 | Service brake, status | 14F |
| 12 | Service brake, status | 4K |
| 13 | Brake light switch, status | 43E |
| 14 | Dynamometer mode, status | 37F |
| 14 | Dynamometer mode, status | 23K |
| 14 | Dynamometer mode, status | 40H |
| 15 | Engine torque, reduce request | 8E |
| 15 | Engine torque, reduce request | 15F |
| 16 | Brake fluid level switch, status | 27K |
| 16 | Brake fluid level switch, status | 36F |
| 16 | Brake fluid level switch, status | 23J |
| 16 | Brake fluid level switch, status | 29D |
| 17 | Drivetrain operational, signal | 11E |
| 17 | Drivetrain operational, signal | 25F |
| 17 | Drivetrain operational, signal | 36F |
| 18 | Seat belt buckle restraint system switch, status | 30E |
| 18 | Seat belt buckle restraint system switch, status | 35E |
| 18 | Seat belt buckle restraint system switch, status | 36F |
| 19 | Selector lever position, status | 11G |
| 19 | Selector lever position, status | 35A |
| 2 | Steering wheel angle, signal | 41D |
| 20 | Diagnosis, communication | 23G |
| 20 | Diagnosis, communication | 26G |
| 20 | Diagnosis, communication | 38G |
| 20 | Diagnosis, communication | 31F |
| 21 | Engine running, signal | 10E |
| 21 | Engine running, signal | 25F |
| 21 | Engine running, signal | 38G |
| 22 | Downshift suppression, request | 4G |
| 22 | Downshift suppression, request | 11H |
| 27 | Door rotary tumbler switch, status | 27D |
| 27 | Door rotary tumbler switch, status | 22C |
| 27 | Door rotary tumbler switch, status | 37G |
| 28 | Service brake braking torque, request | 39G |
| 3 | Wheel speed, signal | 26K |
| 3 | Wheel speed, signal | 42H |
| 3 | Wheel speed, signal | 23L |
| 30 | Multifunction steering wheel button group, signal | 41D |
| 30 | Multifunction steering wheel button group, signal | 42B |
| 31 | Gear range, status | 10E |
| 31 | Gear range, status | 24F |
| 31 | Gear range, status | 36G |
| 32 | Gear range "P", request | 38A |
| 32 | Gear range "P", request | 12E |
| 32 | Gear range "P", request | 11H |
| 32 | Gear range "P", request | 5K |
| 33 | Wiper status, signal | 36G |
| 34 | Anti-lock braking system indicator lamp, actuation | 31H |
| 35 | Electronic Stability Program warning lamp, actuation | 32J |
| 36 | Brake system warning lamp, actuation | 32J |
| 37 | ESP®/ASR OFF warning lamp, actuation | 30H |
| 38 | AMG ESP Sport Off button status | 19K |
| 38 | AMG ESP Sport Off button status | 40J |
| 39 | Turn rate, lateral and longitudinal acceleration sensor, signal | 43G |
| 4 | Brake vacuum sensor, signal | 43F |
| 5 | Autonomous traction control switch, signal | 20H |
| 5 | Autonomous traction control switch, signal | 40H |
| 7 | Brake lights, request | 15C |
| 7 | Brake lights, request | 17D |
| 7 | Brake lights, request | 20D |
| 7 | Brake lights, request | 14D |
| 7 | Brake lights, request | 31F |
| 8 | Accelerator pedal sensor, signal | 11E |
| 8 | Accelerator pedal sensor, signal | 26F |
| 8 | Accelerator pedal sensor, signal | 5E |
| 8 | Accelerator pedal sensor, signal | 37F |
| 9 | Instrument cluster, message | 26K |
| 9 | Instrument cluster, message | 23L |
| A1 | Instrument cluster | 29H |
| A1e17 | Antilock brake system indicator lamp | 32H |
| A1e32 | ESP®/ASR OFF warning lamp | 30G |
| A1e41 | Electronic Stability Program warning lamp | 33H |
| A1e51 | Brake system warning lamp | 32J |
| A7/3 | Traction system hydraulic unit | 42G |
| A85/1s1 | Right door lock rotary tumbler switch | 20B |
| A85s1 | Left door lock rotary tumbler switch | 20B |
| A90 | COLLISION PREVENTION ASSIST controller unit | 35H |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 46H |
| B37 | Accelerator pedal sensor | 3E |
| B64/1 | Brake vacuum sensor | 45E |
| CAN B | Interior CAN | 24J |
| CAN B | Interior CAN | 24E |
| CAN B | Interior CAN | 25C |
| CAN C | Engine CAN | 9E |
| CAN C1 | Drive train CAN | 6J |
| CAN C1 | Drive train CAN | 6H |
| CAN D | Diagnostic CAN | 24G |
| CAN E1 | Chassis CAN 1 | 20F |
| CAN E1 | Chassis CAN 1 | 34F |
| CAN E1 | Chassis CAN 1 | 37K |
| CAN E1 | Chassis CAN 1 | 41C |
| CAN E1 | Chassis CAN 1 | 36C |
| CAN E1 | Chassis CAN 1 | 28K |
| CAN E1 | Chassis CAN 1 | 37K |
| CAN E1 | Chassis CAN 1 | 32E |
| CAN E1 | Chassis CAN 1 | 28L |
| CAN E1 | Chassis CAN 1 | 19L |
| CAN E1 | Chassis CAN 1 | 37L |
| CAN E1 | Chassis CAN 1 | 12L |
| CAN E1 | Chassis CAN 1 | 19B |
| CAN E1 | Chassis CAN 1 | 28B |
| CAN E1 | Chassis CAN 1 | 33B |
| CAN E1 | Chassis CAN 1 | 14B |
| CAN H | Vehicle dynamics CAN | 44H |
| CAN HMI | User interface CAN | 24J |
| Code 258 | COLLISION PREVENTION ASSIST | 33H |
| E21 | Center stop lamp | 16B |
| E3 | Left rear lamp unit | 14C |
| E4 | Right rear lamp unit | 17C |
| L6/1 | Left front axle RPM sensor | 42K |
| L6/2 | Right front axle RPM sensor | 42K |
| L6/3 | Left rear axle RPM sensor | 42K |
| L6/4 | Right rear axle RPM sensor | 42L |
| LIN B11 | AMG DRIVE UNIT LIN | 17H |
| LIN E1 | Steering LIN | 43B |
| N10/1 | Front SAM control unit with fuse and relay module | 28E |
| N10/2 | Rear SAM control unit with fuse and relay module | 19C |
| N127 | Drivetrain control unit | 13F |
| N128 | Electric parking brake control unit | 34B |
| N135 | Steering wheel electronics | 45C |
| N15/13 | Double clutch transmission control unit | 3G |
| N150 | DIRECT SELECT INTERFACE | 3J |
| N2/10 | Supplemental restraint system control unit | 34D |
| N3/10 | ME-SFI [ME] control unit | 6E |
| N30/4 | Electronic Stability Program control unit | 41E |
| N49 | Steering wheel angle sensor | 42A |
| N69/1 | Left door control unit | 23B |
| N69/2 | Right door control unit | 23B |
| N73 | Electronic ignition switch control unit | 36A |
| N80 | Steering column module control unit | 41A |
| N93/9 | AMG gateway control unit | 21J |
| S11 | Brake fluid level switch | 28B |
| S110 | Left multifunction steering wheel button group | 46A |
| S111 | Right multifunction steering wheel button group | 45A |
| S193/1 | AMG ESP sport off button | 17J |
| S194/1 | Autonomous traction control switch | 16G |
| S68/3 | Driver seat belt buckle restraint system switch | 36D |
| S76/15 | Electric parking brake switch | 31B |
| S9/1 | Stop lamp switch | 44C |
| X11/4 | Diagnostic connector | 21G |
