Remove/Install Center Instrument Panel Cover - AR68.10-P-3430RG
Model 190
| Remove/install | |||
| 1 | Switch off ignition and remove transmitter key | ||

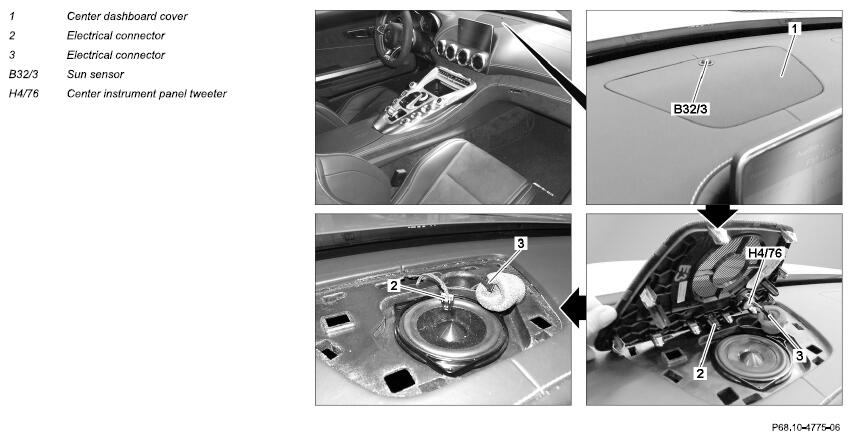

| 2 | Unclip center instrument panel cover (1) and lift | Fig 1 | |
| 3 | Disconnect electrical connector (2) from sun sensor (B32/3) | ||
| 4 | Disconnect electrical connector (3) from center instrument panel tweeter (H4/76) | MODEL 190 with CODE 811 (Advanced sound system) | |
| 5 | Remove center instrument panel cover (1) | ||
| 6 | Transfer sun sensor (B32/3) | When replacing center instrument panel cover (1) | |
| 7 | Transfer center instrument panel tweeter (H4/76) | MODEL 190 with CODE 811 (Advanced sound system) When replacing center instrument panel cover (1) |
|
| 8 | Install in the reverse order |
