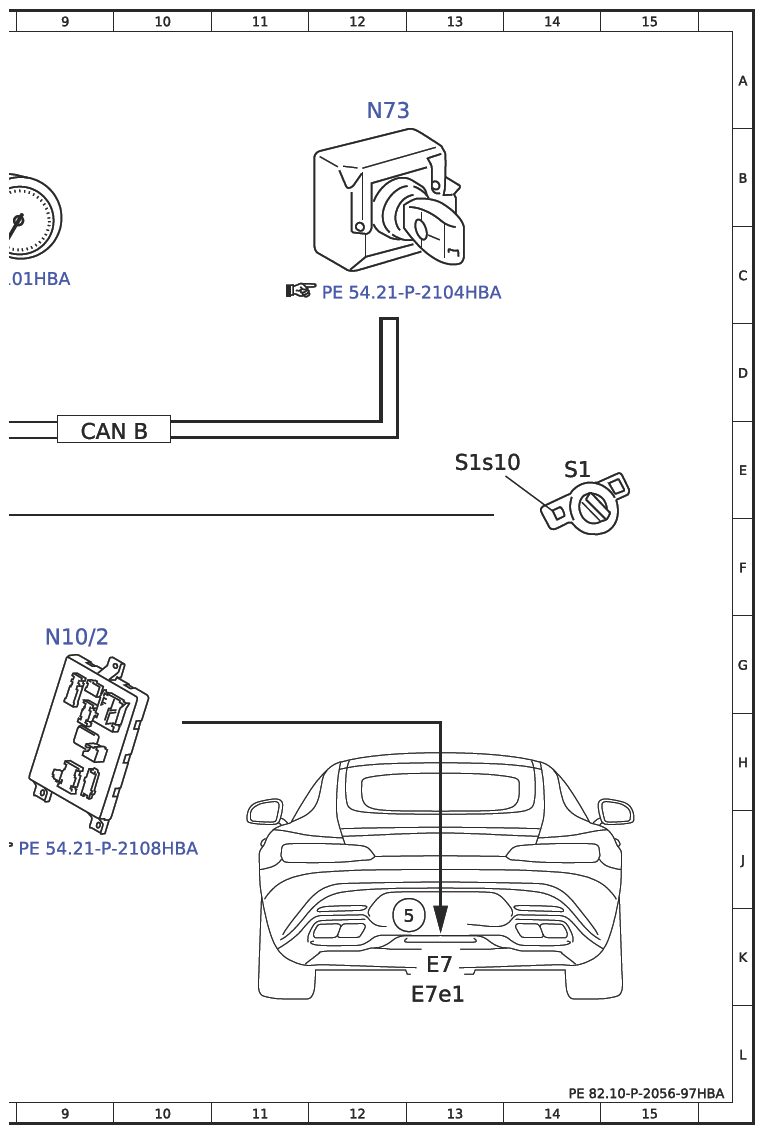

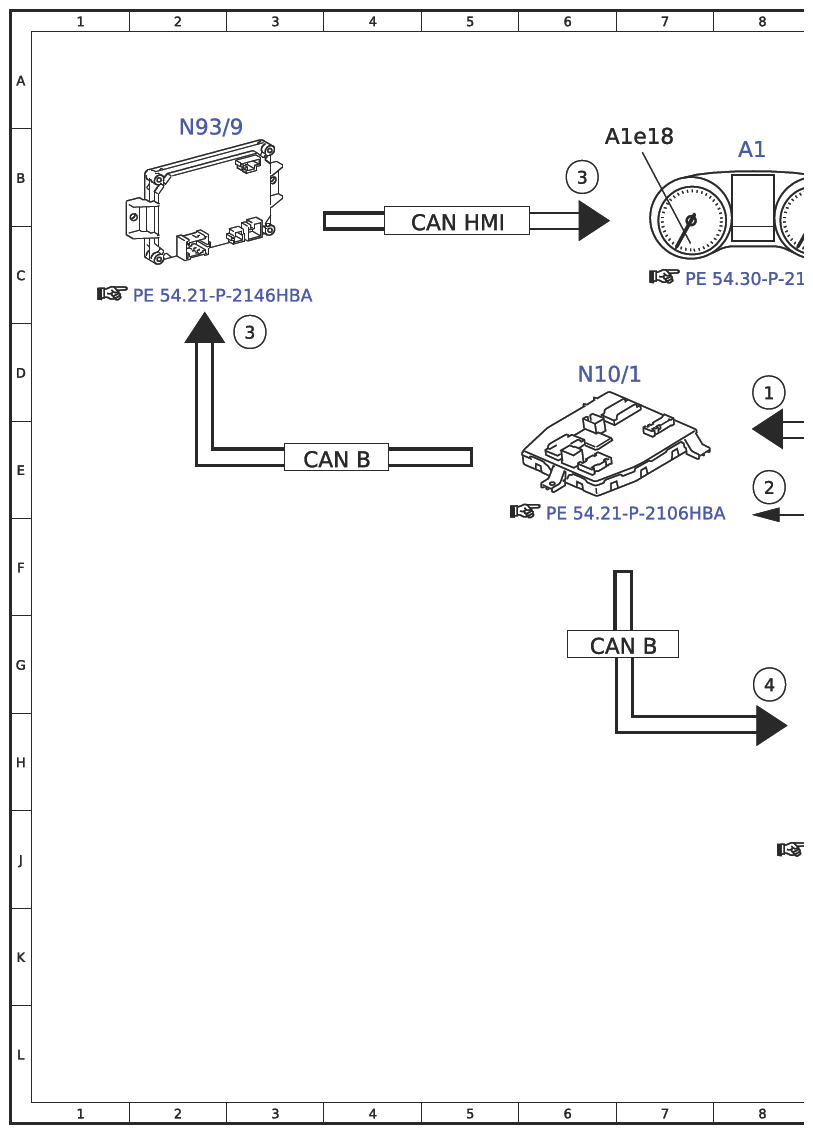

(Electrical Function Schematic For Front Fog Light Actuation - PE82.10-P-2056-97HBA)
Model 190 except code 460 (Canada version) except code 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 8D |
| 2 | Rear fog light button, status | 8E |
| 3 | Rear fog light indicator lamp, request | 6B |
| 3 | Rear fog light indicator lamp, request | 3D |
| 4 | Rear fog light, request | 8G |
| 5 | Rear fog light, actuation | 13K |
| A1 | Instrument cluster | 8B |
| A1e18 | Rear fog lamp indicator lamp | 6B |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 6G |
| CAN B | Interior CAN | 4E |
| CAN HMI | User interface CAN | 5C |
| E7 | Center rear lamp unit | 13K |
| E7e1 | Rear fog lamp | 13K |
| N10/1 | Front SAM control unit with fuse and relay module | 6D |
| N10/2 | Rear SAM control unit with fuse and relay module | 9G |
| N73 | Electronic ignition switch control unit | 12A |
| N93/9 | AMG gateway control unit | 2B |
| S1 | Exterior lights switch | 14E |
| S1S10 | Rear fog light button | 13E |
