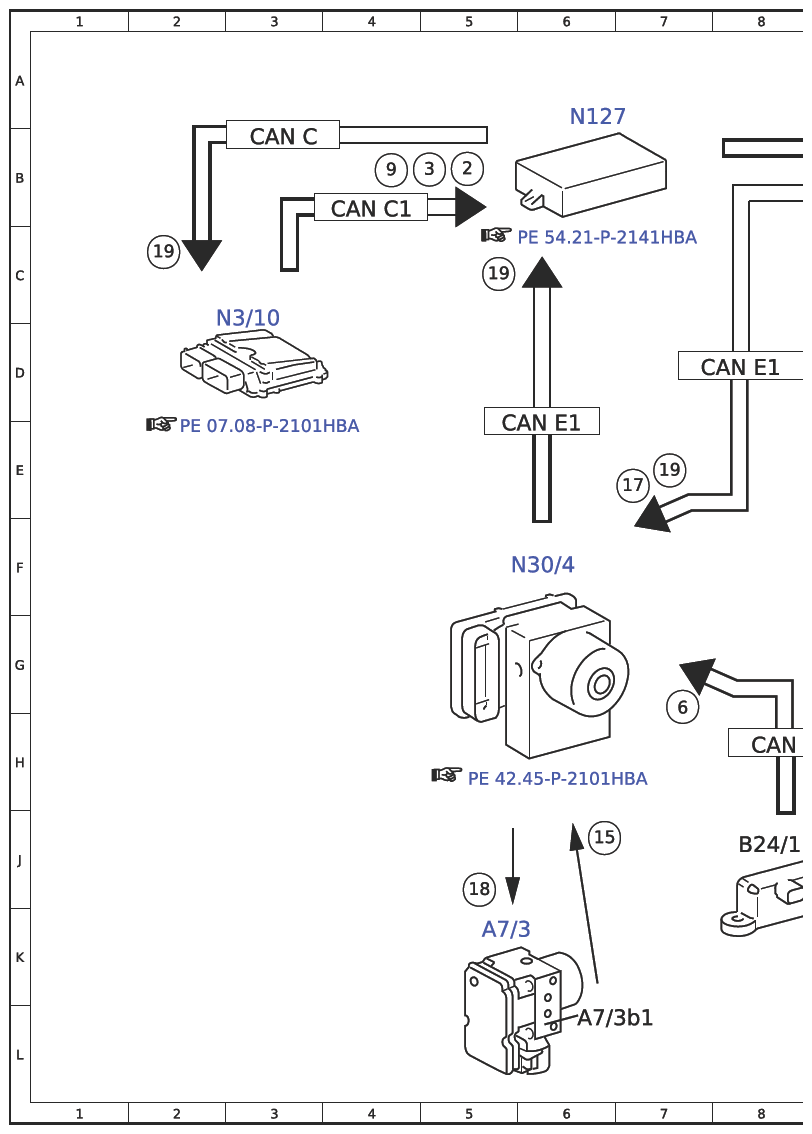

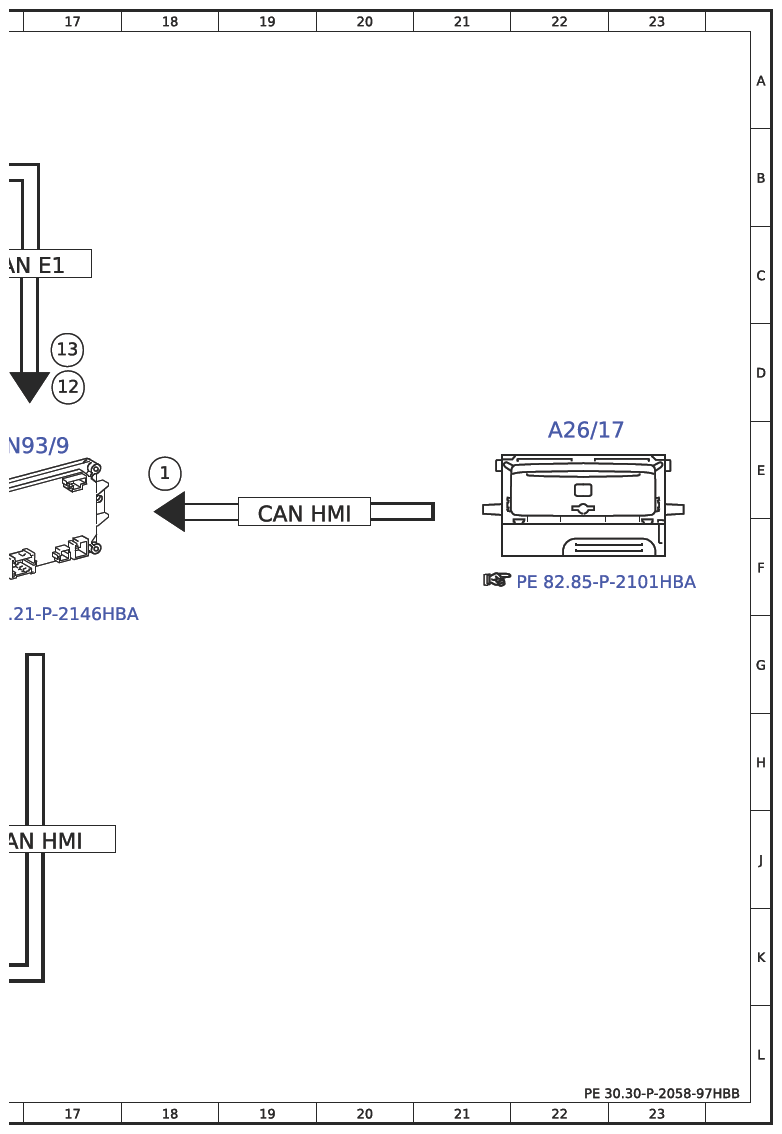

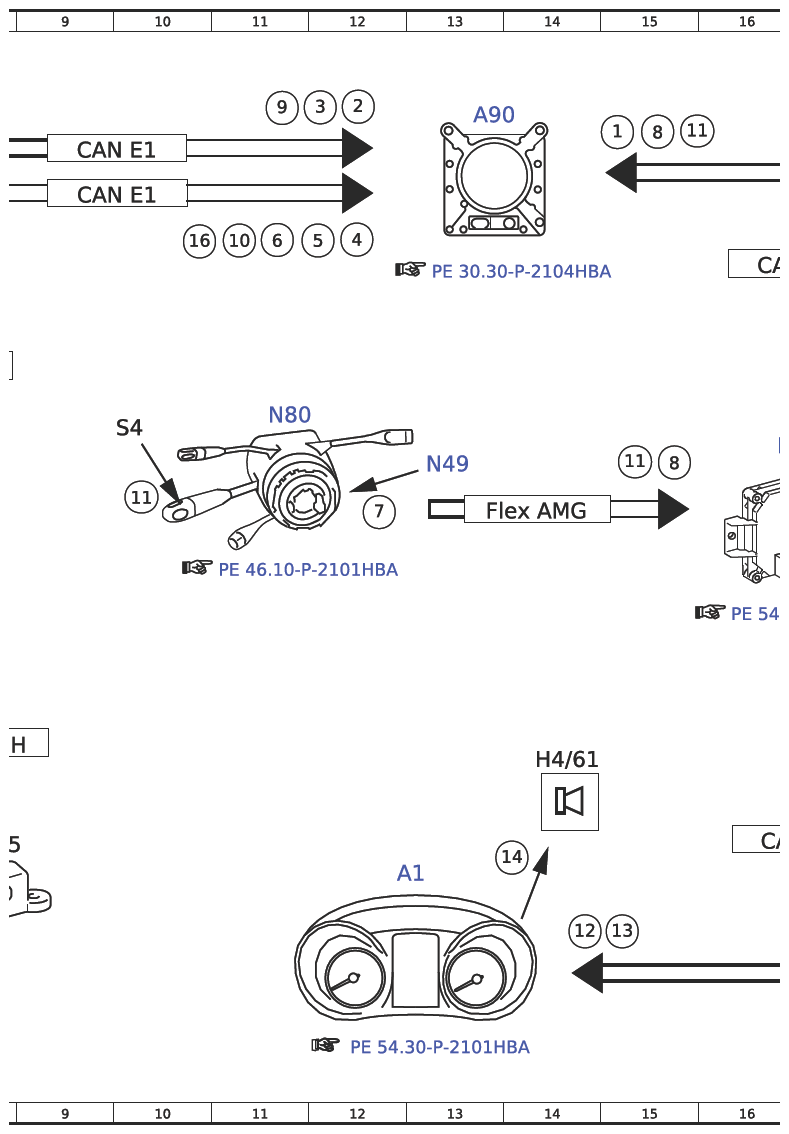

Collision Prevention Assist Electrical Function Schematic - PE30.30-P-2058-97HBB
Model 190 as of 12/1/18 as of Model year 2019 with code 258 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 15B |
| 1 | COLLISION PREVENTION ASSIST, status | 18E |
| 10 | Brake pedal, status | 11C |
| 11 | Combination switch, status | 10E |
| 11 | Combination switch, status | 15B |
| 11 | Combination switch, status | 15E |
| 12 | Warning tone, request | 14K |
| 12 | Warning tone, request | 17D |
| 13 | Warning lamp, request | 17D |
| 13 | Warning lamp, request | 15K |
| 14 | Speaker, actuation | 14J |
| 15 | Front axle brake pressure sensor, signal | 6J |
| 16 | Braking torque, signal | 10C |
| 17 | Service brake braking torque, request | 7E |
| 18 | Traction system hydraulic unit, actuation | 5J |
| 19 | Engine torque, reduce request | 2C |
| 19 | Engine torque, reduce request | 7E |
| 19 | Engine torque, reduce request | 5C |
| 2 | Engine running, signal | 5B |
| 2 | Engine running, signal | 12A |
| 3 | Drivetrain operational, signal | 5B |
| 3 | Drivetrain operational, signal | 12A |
| 4 | Wheel speed, signal | 12C |
| 5 | Wheel rotation direction, signal | 12C |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 11C |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 7H |
| 7 | Steering wheel angle sensor, signal | 12E |
| 8 | Steering wheel angle, signal | 15B |
| 8 | Steering wheel angle, signal | 15E |
| 9 | Accelerator pedal position, signal | 4B |
| 9 | Accelerator pedal position, signal | 11A |
| A1 | Instrument cluster | 12J |
| A26/17 | Head unit | 22E |
| A7/3 | Traction system hydraulic unit | 5K |
| A7/3b1 | Front axle brake pressure sensor | 6L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 13A |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 8J |
| CAN C | Engine CAN | 3B |
| CAN C1 | Drivetrain CAN | 4B |
| CAN E1 | Chassis CAN 1 | 6E |
| CAN E1 | Chassis CAN 1 | 9B |
| CAN E1 | Chassis CAN 1 | 16C |
| CAN E1 | Chassis CAN 1 | 8D |
| CAN E1 | Chassis CAN 1 | 9B |
| CAN H | Vehicle dynamics CAN | 8H |
| CAN HMI | User interface CAN | 16J |
| CAN HMI | User interface CAN | 19F |
| Flex AMG | AMG FlexRay | 14E |
| H4/61 | Instrument cluster speaker | 14H |
| N127 | Drivetrain control unit | 6A |
| N3/10 | ME-SFI [ME] control unit | 3D |
| N30/4 | Electronic Stability Program control unit | 6F |
| N49 | Steering wheel angle sensor | 13E |
| N80 | Steering column module control unit | 11E |
| N93/9 | AMG gateway control unit | 16E |
| S4 | Combination switch | 10E |
