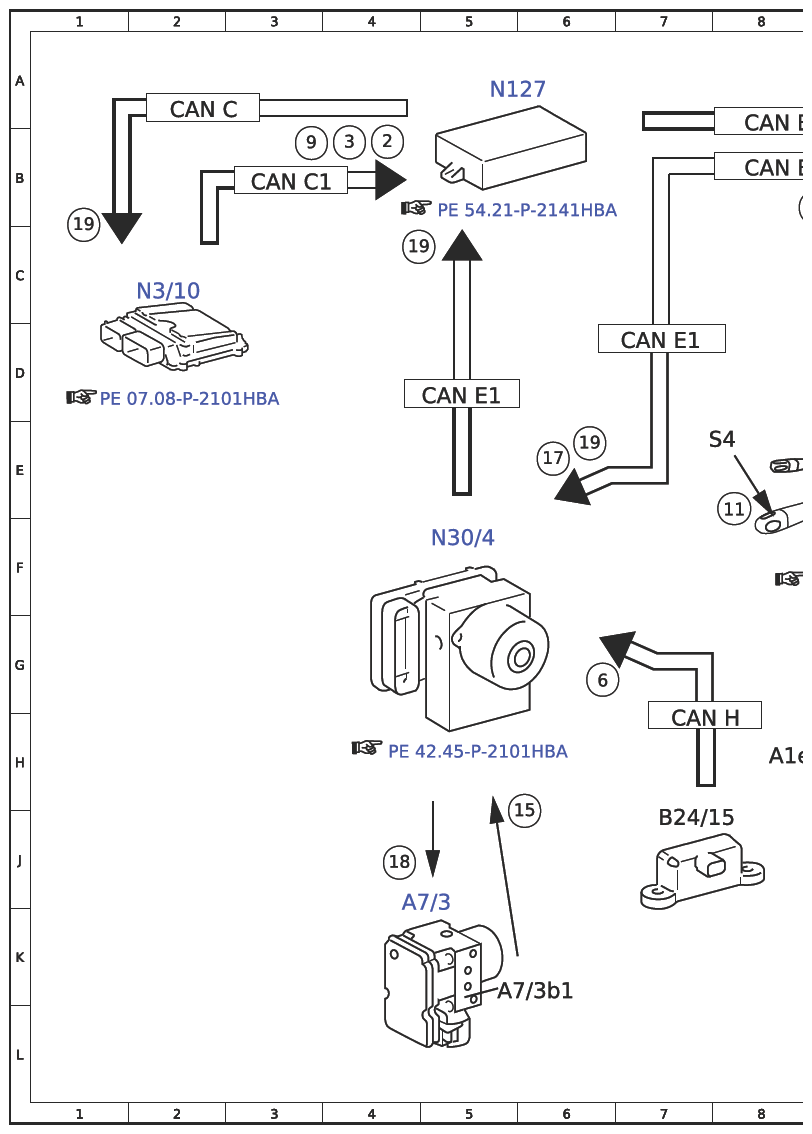

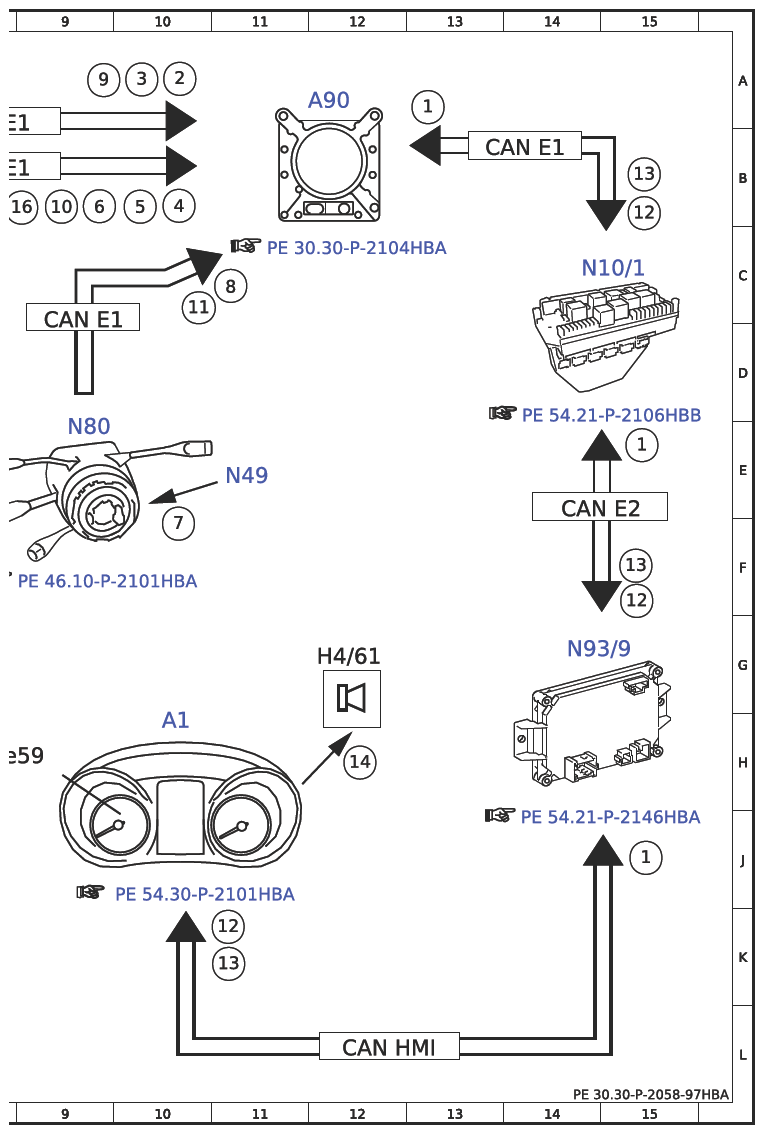

Collision Prevention Assist Electrical Function Schematic - PE30.30-P-2058-97HBA
Model 190 up to 11/30/18 up to Model year 2019 with code 258 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 15J |
| 1 | COLLISION PREVENTION ASSIST, status | 13A |
| 1 | COLLISION PREVENTION ASSIST, status | 15E |
| 10 | Brake pedal, status | 9B |
| 11 | Combination switch, status | 8E |
| 11 | Combination switch, status | 10C |
| 12 | Warning tone, request | 11K |
| 12 | Warning tone, request | 15F |
| 12 | Warning tone, request | 15B |
| 13 | Warning lamp, request | 11K |
| 13 | Warning lamp, request | 15F |
| 13 | Warning lamp, request | 15B |
| 14 | Speaker, actuation | 12H |
| 15 | Front axle brake pressure sensor, signal | 6J |
| 16 | Braking torque, signal | 9B |
| 17 | Service brake braking torque, request | 6E |
| 18 | Traction system hydraulic unit, actuation | 4J |
| 19 | Engine torque, reduce request | 1C |
| 19 | Engine torque, reduce request | 6E |
| 19 | Engine torque, reduce request | 4C |
| 2 | Engine running, signal | 4B |
| 2 | Engine running, signal | 10A |
| 3 | Drivetrain operational, signal | 4B |
| 3 | Drivetrain operational, signal | 10A |
| 4 | Wheel speed, signal | 10B |
| 5 | Wheel rotation direction, signal | 10B |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 9B |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 6G |
| 7 | Steering wheel angle sensor, signal | 10F |
| 8 | Steering wheel angle, signal | 11C |
| 9 | Accelerator pedal position, signal | 3B |
| 9 | Accelerator pedal position, signal | 9A |
| A1 | Instrument cluster | 10H |
| A1e59 | DISTRONIC warning lamp | 8H |
| A7/3 | Traction system hydraulic unit | 4K |
| A7/3b1 | Front axle brake pressure sensor | 6K |
| A90 | COLLISION PREVENTION ASSIST controller unit | 12A |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 7J |
| CAN C | Engine CAN | 2A |
| CAN C1 | Drive train CAN | 3B |
| CAN E1 | Chassis CAN 1 | 5D |
| CAN E1 | Chassis CAN 1 | 8B |
| CAN E1 | Chassis CAN 1 | 9D |
| CAN E1 | Chassis CAN 1 | 7D |
| CAN E1 | Chassis CAN 1 | 8B |
| CAN E1 | Chassis CAN 1 | 14B |
| CAN E2 | Chassis CAN 2 | 14E |
| CAN H | Vehicle dynamics CAN | 7H |
| CAN HMI | User interface CAN | 12L |
| H4/61 | Instrument cluster speaker | 12G |
| N10/1 | Front SAM control unit with fuse and relay module | 14C |
| N127 | Drivetrain control unit | 5A |
| N3/10 | ME-SFI [ME] control unit | 2C |
| N30/4 | Electronic Stability Program control unit | 5F |
| N49 | Steering wheel angle sensor | 11E |
| N80 | Steering column module control unit | 9E |
| N93/9 | AMG gateway control unit | 14G |
| S4 | Combination switch | 8E |
