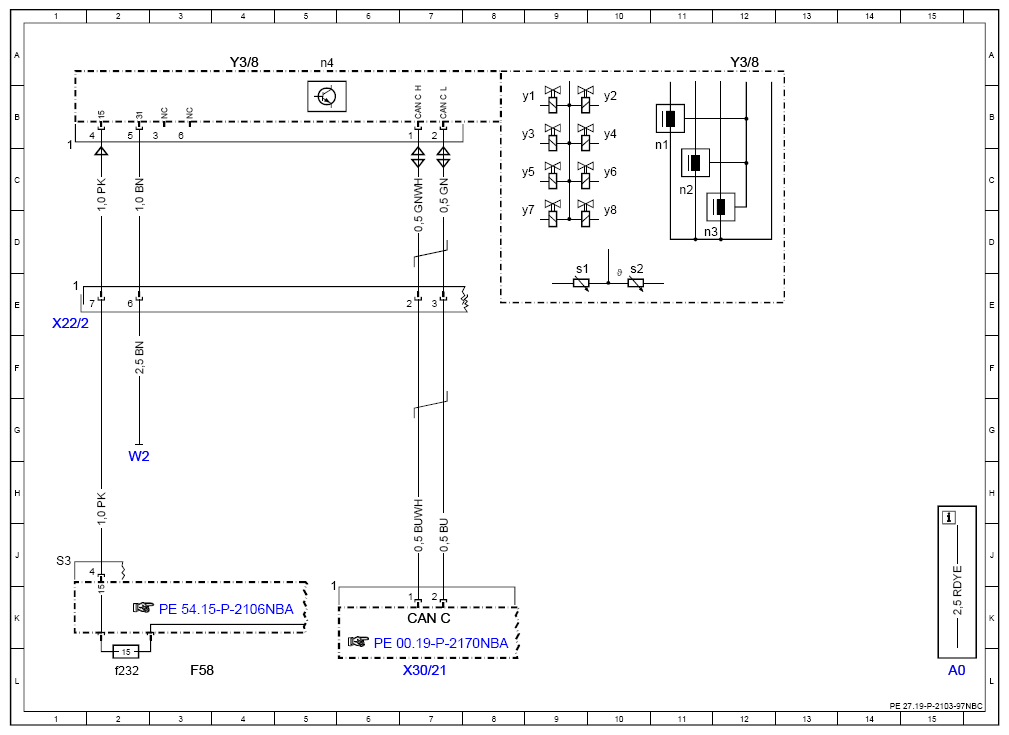

Wiring Diagram For Fully Integrated Transmission Control Unit - PE27.19-P-2103-97NBC
Transmission 722.905 in model 166 as of model year 2016 Control unit Y3/8
Transmission 722.905 in model 292 Control unit Y3/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN C | Drive train CAN | 7K |
| F58 | Engine compartment fuse and relay module | 3L |
| F58f232 | Fuse 232 | 2L |
| W2 | Right front ground point at lamp unit | 2H |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 1E |
| X30/21 | Drive train CAN voltage distributor electrical connector | 7L |
| Y3/8 | Fully integrated transmission control, control unit | 4A |
| Y3/8 | Fully integrated transmission control, control unit | 12A |
| Y3/8n1 | Turbine wheel rpm sensor | 11C |
| Y3/8n2 | Internal input speed rpm sensor | 11C |
| Y3/8n3 | Output shaft rpm sensor | 11D |
| Y3/8n4 | Fully integrated transmission control, control unit | 5A |
| Y3/8s1 | Selection range sensor | 9D |
| Y3/8s2 | Transmission oil temperature sensor | 10D |
| Y3/8y1 | Working pressure control solenoid valve | 8B |
| Y3/8y2 | Clutch control solenoid valve K1 | 10B |
| Y3/8y3 | Clutch control solenoid valve K2 | 8B |
| Y3/8y4 | Clutch control solenoid valve K3 | 10B |
| Y3/8y5 | Multidisk brake control solenoid valve B1 | 8C |
| Y3/8y6 | Multidisk brake control solenoid valve B2 | 10C |
| Y3/8y7 | Multidisk brake control solenoid valve B3 | 8D |
| Y3/8y8 | Torque converter lockup clutch control solenoid valve | 10D |
