| A0 |
Color code key |
80L |
| B151/1 |
Left front bumper pedestrian protection sensor |
45L |
| B151/2 |
Center front bumper pedestrian protection sensor |
47L |
| B151/3 |
Right front bumper pedestrian protection sensor |
46L |
| B41/1 |
Front passenger seat occupied recognition |
42L |
| B48 |
Front passenger seat occupied recognition and ACSR |
36L |
| B48/1 |
Left frontal acceleration sensor |
11L |
| B48/10 |
Right rear door pressure sensor |
20L |
| B48/15 |
Left B-pillar body acceleration sensor |
13L |
| B48/16 |
Right B-pillar body acceleration sensor |
8L |
| B48/2 |
Right frontal acceleration sensor |
10L |
| B48/7 |
Left front door pressure sensor |
60L |
| B48/8 |
Right front door pressure sensor |
61L |

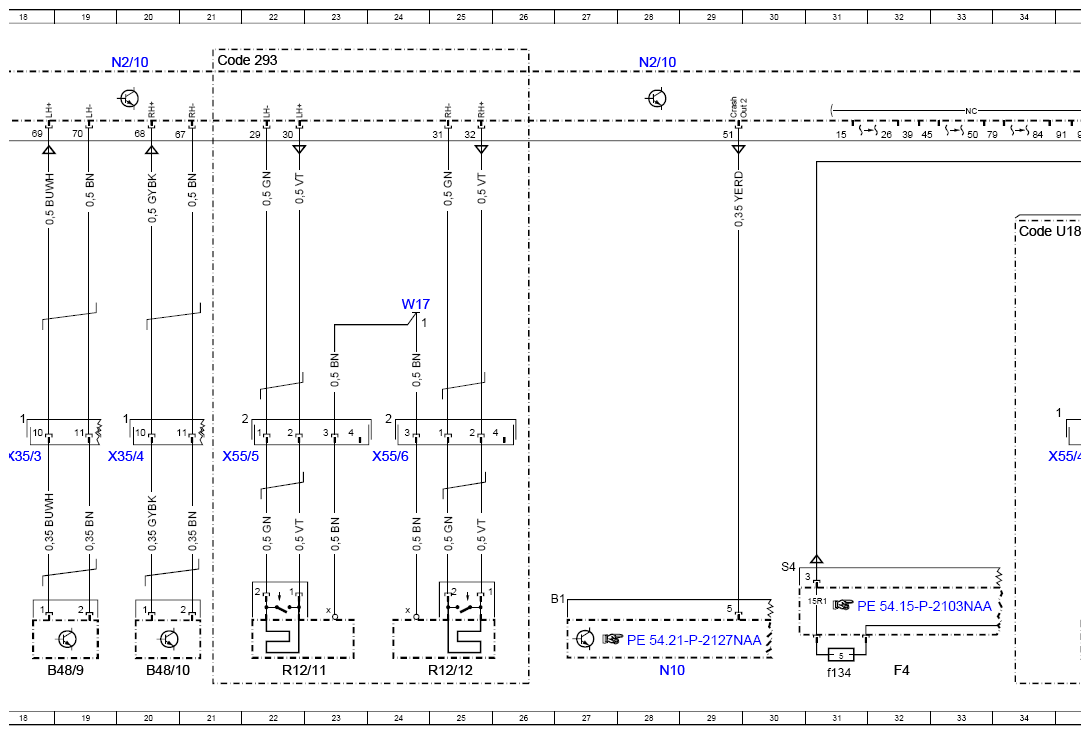

| B48/9 |
Left rear door pressure sensor |
19L |
| CAN E1 |
Chassis CAN 1 |
6K |
| Code 293 |
Left and right rear sidebag |
21A |
| Code 494 |
USA version |
66D |
| Code U10 |
Front passenger seat with weight detection |
37D |
| Code U18 |
Automatic child seat recognition (ACSR [AKSE]) |
34D |
| Code U60 |
Active engine hood |
43D |
| F33 |
Battery compartment prefuse box |
3L |
| F33f59 |
Fuse 59 |
2L |
| F4 |
Rear fuse box |
32L |
| F4f134 |
Fuse 134 |
31L |
| N10 |
SAM control unit |
28L |
| N110 |
Weight Sensing System (WSS) control unit |
38L |
| N2/10 |
Supplemental restraint system control unit |
4A |
| N2/10 |
Supplemental restraint system control unit |
12A |
| N2/10 |
Supplemental restraint system control unit |
28A |
| N2/10 |
Supplemental restraint system control unit |
20A |
| N2/10 |
Supplemental restraint system control unit |
36A |
| N2/10 |
Supplemental restraint system control unit |
44A |
| N2/10 |
Supplemental restraint system control unit |
53A |
| N2/10 |
Supplemental restraint system control unit |
60A |
| N2/10 |
Supplemental restraint system control unit |
68A |
| R12/1 |
Driver ETR [GUS] squib |
56L |
| R12/10 |
Front passenger sidebag squib |
14L |
| R12/11 |
Left rear sidebag squib |
22L |
| R12/12 |
Right rear sidebag squib |
25L |
| R12/1x1 |
Driver emergency tensioning retractor squib electrical connector |
56J |
| R12/2 |
Front passenger ETR [GUS] squib |
58L |
| R12/22 |
Left windowbag squib |
52L |
| R12/23 |
Right windowbag squib |
53L |
| R12/2x1 |
Front passenger emergency tensioning retractor squib electrical connector |
57J |
| R12/35 |
Left 3rd row ETR [GUS] squib |
72L |
| R12/36 |
Right 3rd row ETR [GUS] squib |
73L |
| R12/37 |
Driver-side anchor fitting tensioner squib |
70L |
| R12/38 |
Front passenger anchor fitting tensioner squib |
67L |
| R12/49 |
Left rear active engine hood squib |
49L |
| R12/49x1 |
Left rear active engine hood squib electrical connector |
48J |
| R12/50 |
Right rear active engine hood squib |
50L |
| R12/50x1 |
Right rear active engine hood squib electrical connector |
50J |
| R12/6 |
Left 2nd row ETR [GUS] squib |
54L |
| R12/7 |
Right 2nd row ETR [GUS] squib |
55L |
| R12/9 |
Driver sidebag squib |
17L |
| S68/20 |
Front passenger seat position detection switch |
68L |
| S68/3 |
Driver seat belt buckle restraint system switch |
63L |
| S68/4 |
Front passenger seat belt buckle restraint system switch |
65L |
| U1063 |
Not valid for front passenger seat with weight detection and ACSR [AKSE] |
41D |
| U12 |
Valid for left-hand drive vehicles |
15D |
| U13 |
Valid for right-hand drive vehicles |
15D |
| U155 |
Valid for 166.8 |
71D |
| W15/1 |
Right footwell ground point |
15E |
| W15/1 |
Right footwell ground point |
16E |
| W15/2 |
Left footwell ground point |
15E |
| W15/2 |
Left footwell ground point |
16E |
| W17 |
Right rear seat ground point |
24E |
| W26 |
Supplemental restraint system Control unit ground point |
3E |
| W26 |
Supplemental restraint system Control unit ground point |
36E |
| W26 |
Supplemental restraint system Control unit ground point |
40E |
| X174/1 |
Vehicle interior/front bumper electrical connector |
44H |
| X174/3 |
Vehicle interior/front area electrical connector |
9H |
| X30/19 |
Vehicle floor chassis CAN E1 potential distributor electrical connector |
6L |
| X35/1 |
Left front door electrical connector |
59H |
| X35/2 |
Right front door electrical connector |
61H |
| X35/3 |
Left rear door electrical connector |
18H |
| X35/4 |
Right rear door electrical connector |
20H |
| X55/3 |
Driver seat connector block |
16H |
| X55/3 |
Driver seat connector block |
70H |
| X55/3 |
Driver seat connector block |
63E |
| X55/4 |
Front passenger seat connector block |
14H |
| X55/4 |
Front passenger seat connector block |
35H |
| X55/4 |
Front passenger seat connector block |
67H |
| X55/4 |
Front passenger seat connector block |
64E |
| X55/5 |
Left rear seat adjustment connector block |
21H |
| X55/6 |
Right rear seat adjustment connector block |
24H |
