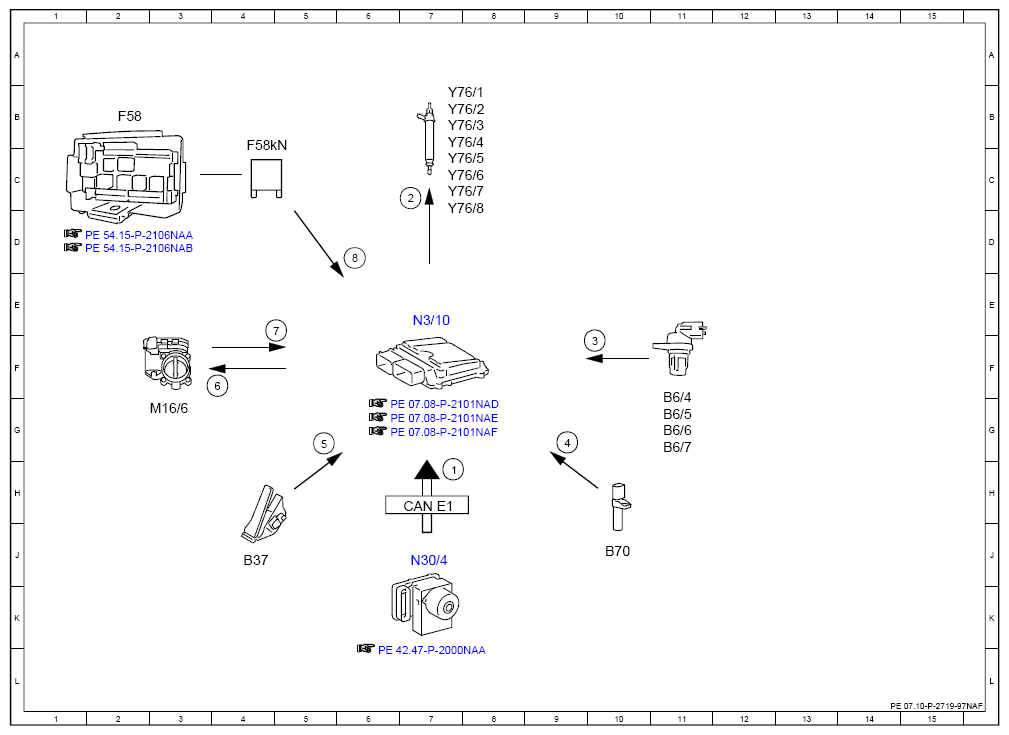

(Electrical Function Schematic For Engine Limp-Home Mode - PE07.10-P-2719-97NAF)
ENGINE 157, 278 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Service brake, status | 7H |
| 2 | Fuel injectors, actuation | 7C |
| 3 | Camshaft Hall sensor, signal | 10F |
| 4 | Engine speed, signal | 9G |
| 5 | Accelerator pedal sensor, signal | 5G |
| 6 | Throttle valve actuator, actuation | 4F |
| 7 | Throttle valve actuator, signal | 5E |
| 8 | Circuit 87, status | 6D |
| B37 | Accelerator pedal sensor | 4J |
| B6/4 | Left intake camshaft Hall sensor | 11G |
| B6/5 | Right intake camshaft Hall sensor | 11G |
| B6/6 | Left exhaust camshaft Hall sensor | 11G |
| B6/7 | Right exhaust camshaft Hall sensor | 11G |
| B70 | Crankshaft Hall sensor | 10J |
| CAN E1 | Chassis CAN 1 | 7H |
| F58 | Engine compartment fuse and relay module | 2B |
| F58kN | Circuit 87M relay | 4C |
| M16/6 | Throttle valve actuator | 3G |
| N3/10 | ME-SFI [ME] control unit | 7E |
| N30/4 | Electronic Stability Program control unit | 7J |
| Y76/1 | Cylinder 1 fuel injector | 7B |
| Y76/2 | Cylinder 2 fuel injector | 7B |
| Y76/3 | Cylinder 3 fuel injector | 7B |
| Y76/4 | Cylinder 4 fuel injector | 7B |
| Y76/5 | Cylinder 5 fuel injector | 7C |
| Y76/6 | Cylinder 6 fuel injector | 7C |
| Y76/7 | Cylinder 7 fuel injector | 7C |
| Y76/8 | Cylinder 8 fuel injector | 7D |
