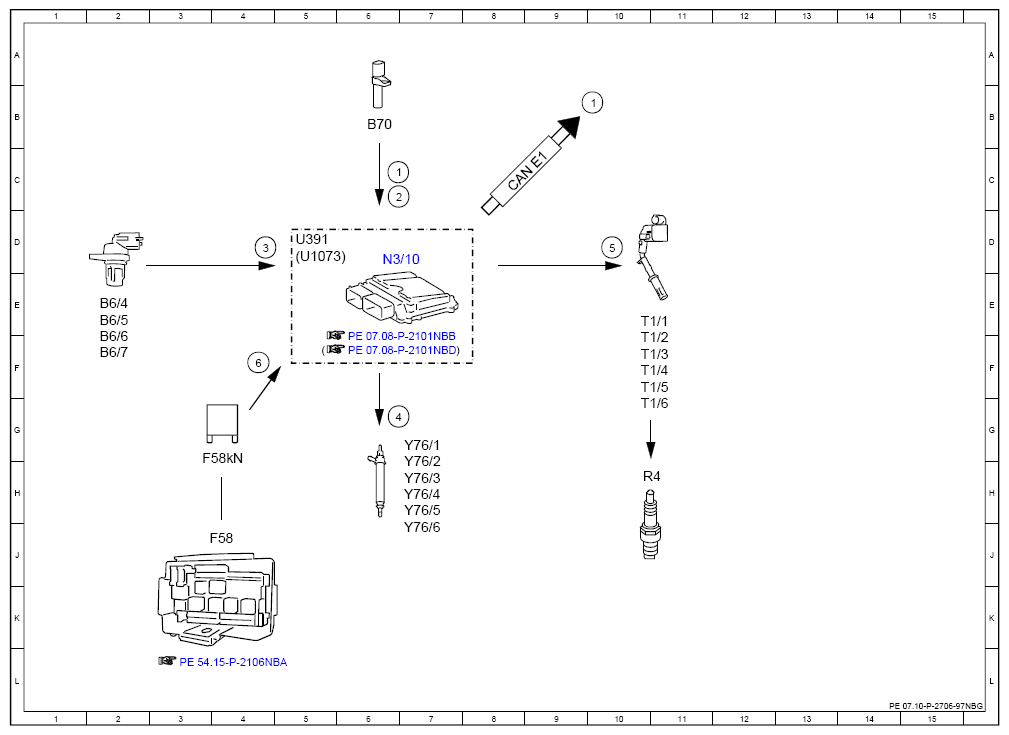

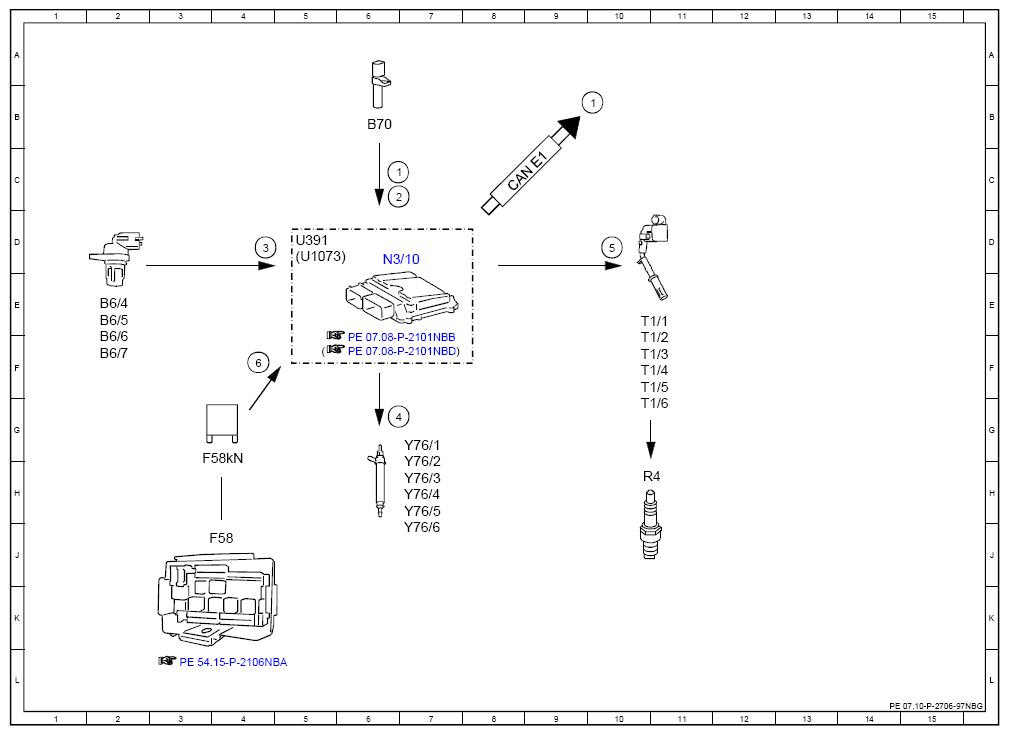

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97NBG
ENGINE 276 in MODEL 166 as of model year 2016
ENGINE 276.8 in MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 6C |
| 1 | Engine speed, signal | 10B |
| 2 | Crankshaft Hall sensor, signal | 6C |
| 3 | Camshaft Hall sensor, signal | 4D |
| 4 | Fuel injectors, actuation | 6G |
| 5 | Ignition coils, actuation | 10D |
| 6 | Circuit 87, status | 4F |
| B6/4 | Left intake camshaft Hall sensor | 2E |
| B6/5 | Right intake camshaft Hall sensor | 2E |
| B6/6 | Left exhaust camshaft Hall sensor | 2F |
| B6/7 | Right exhaust camshaft Hall sensor | 2F |
| B70 | Crankshaft Hall sensor | 6B |
| CAN E1 | Chassis CAN 1 | 8C |
| F58 | Engine compartment fuse and relay module | 4J |
| F58kN | Circuit 87M relay | 4H |
| N3/10 | ME-SFI [ME] control unit | 6D |
| R4 | Spark plugs | 10H |
| T1/1 | Cylinder 1 ignition coil | 10E |
| T1/2 | Cylinder 2 ignition coil | 10F |
| T1/3 | Cylinder 3 ignition coil | 10F |
| T1/4 | Cylinder 4 ignition coil | 10F |
| T1/5 | Cylinder 5 ignition coil | 10F |
| T1/6 | Cylinder 6 ignition coil | 10G |
| U1073 | Valid for gasoline engine 276.9 | 5D |
| U391 | Valid for gasoline engine 276.8 | 5D |
| Y76/1 | Cylinder 1 fuel injector | 7G |
| Y76/2 | Cylinder 2 fuel injector | 7H |
| Y76/3 | Cylinder 3 fuel injector | 7H |
| Y76/4 | Cylinder 4 fuel injector | 7H |
| Y76/5 | Cylinder 5 fuel injector | 7H |
| Y76/6 | Cylinder 6 fuel injector | 7J |
