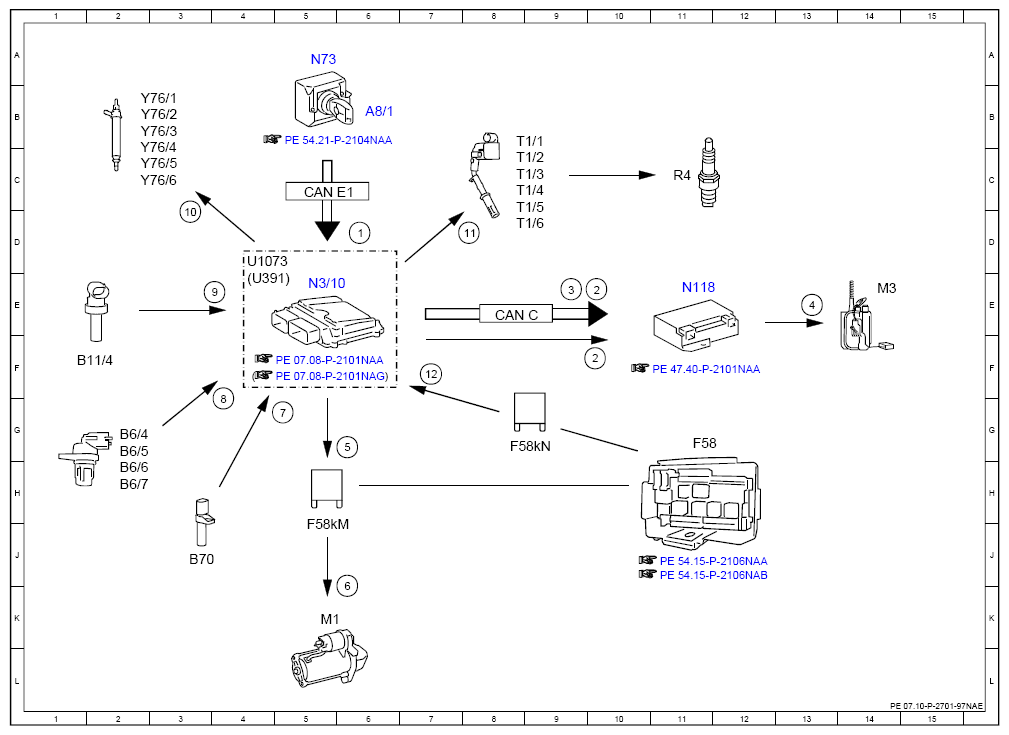

(Electrical Function Schematic For Starting - PE07.10-P-2701-97NAE)
ENGINE 276 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 6D |
| 10 | Fuel injectors, actuation | 3D |
| 11 | Ignition coils, actuation | 8D |
| 12 | Circuit 87, status | 7F |
| 2 | Fuel pump, request ON | 10F |
| 2 | Fuel pump, request ON | 10E |
| 3 | Fuel pump, specified pressure request | 9E |
| 4 | Fuel pump, actuation | 13E |
| 5 | Starter circuit 50 relay, actuation | 6G |
| 6 | Starter, actuation | 6K |
| 7 | Engine speed, signal | 5G |
| 8 | Camshaft Hall sensor, signal | 4G |
| 9 | Coolant temperature sensor, signal | 4E |
| A8/1 | Transmitter key | 6B |
| B11/4 | Coolant temperature sensor | 1F |
| B6/4 | Left intake camshaft Hall sensor | 2G |
| B6/5 | Right intake camshaft Hall sensor | 2G |
| B6/6 | Left exhaust camshaft Hall sensor | 2H |
| B6/7 | Right exhaust camshaft Hall sensor | 2H |
| B70 | Crankshaft Hall sensor | 3J |
| CAN C | Drive train CAN | 8E |
| CAN E1 | Chassis CAN 1 | 5C |
| F58 | Engine compartment fuse and relay module | 11G |
| F58kM | Starter circuit 50 relay | 5J |
| F58kN | Circuit 87M relay | 8G |
| M1 | Starter | 5K |
| M3 | Fuel pump (FP) | 14E |
| N118 | Fuel pump control unit | 11E |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N73 | Electronic ignition switch control unit | 5A |
| R4 | Spark plugs | 11C |
| T1/1 | Cylinder 1 ignition coil | 8B |
| T1/2 | Cylinder 2 ignition coil | 8C |
| T1/3 | Cylinder 3 ignition coil | 8C |
| T1/4 | Cylinder 4 ignition coil | 8C |
| T1/5 | Cylinder 5 ignition coil | 8D |
| T1/6 | Cylinder 6 ignition coil | 8D |
| U1073 | Valid for gasoline engine 276.9 | 4D |
| U391 | Valid for gasoline engine 276.8 | 4E |
| Y76/1 | Cylinder 1 fuel injector | 2B |
| Y76/2 | Cylinder 2 fuel injector | 2B |
| Y76/3 | Cylinder 3 fuel injector | 2B |
| Y76/4 | Cylinder 4 fuel injector | 2C |
| Y76/5 | Cylinder 5 fuel injector | 2C |
| Y76/6 | Cylinder 6 fuel injector | 2C |
