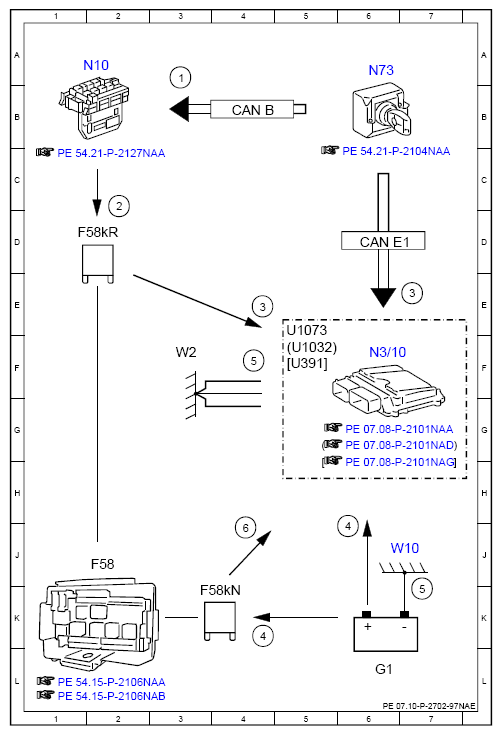

(Electrical Function Diagram For Ignition Off - PE07.10-P-2702-97NAE)
ENGINE 157, 276, 278 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 3A |
| 2 | Circuit 15 relay, actuation OFF | 2C |
| 3 | Circuit 15, status OFF | 4E |
| 3 | Circuit 15, status OFF | 7E |
| 4 | Circuit 30, status | 4K |
| 4 | Circuit 30, status | 6J |
| 5 | Circuit 31, status | 4F |
| 5 | Circuit 31, status | 7K |
| 6 | Circuit 87, status | 4J |
| CAN B | Interior CAN | 4B |
| CAN E1 | Chassis CAN 1 | 6D |
| F58 | Engine compartment fuse and relay module | 2J |
| F58kN | Circuit 87M relay | 3K |
| F58kR | Circuit 15 relay | 2D |
| G1 | On-board electrical system battery | 6L |
| N10 | SAM control unit | 2A |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 6A |
| U1032 | Valid for engine 278 and 157 | 5F |
| U1073 | Valid for gasoline engine 276.9 | 5E |
| U391 | Valid for gasoline engine 276.8 | 5F |
| W10 | Front right on-board electrical system battery ground point | 6J |
| W2 | Right front ground point at lamp unit | 3F |
