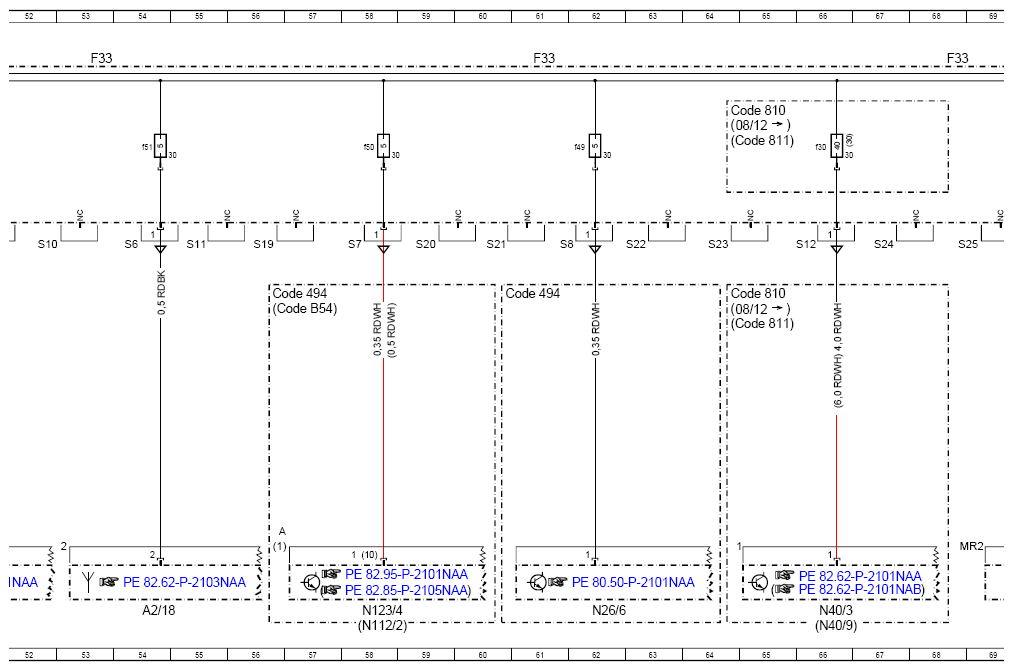

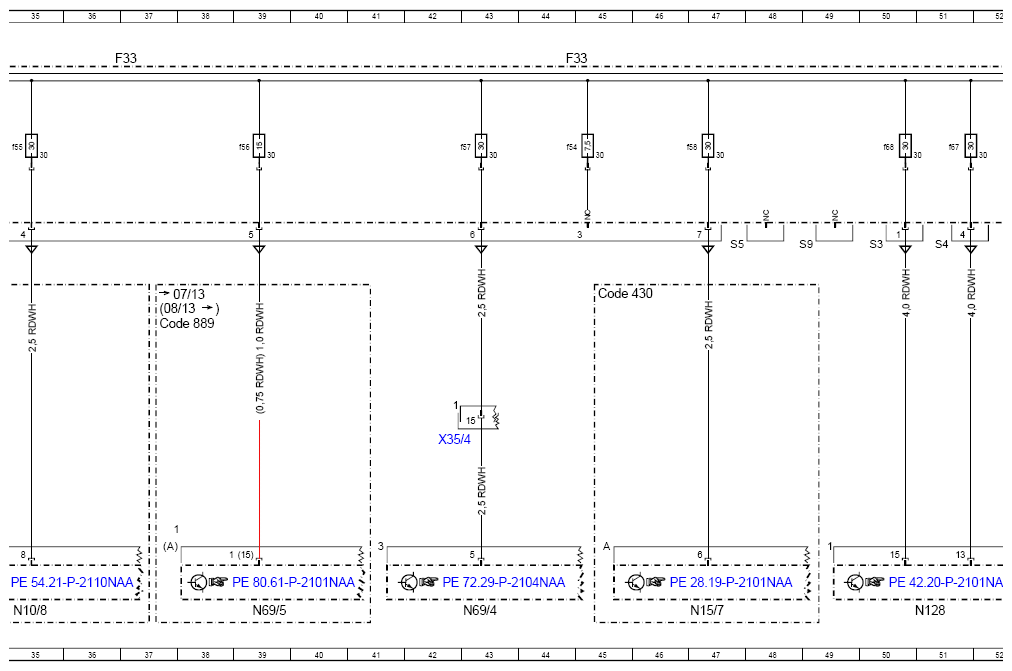

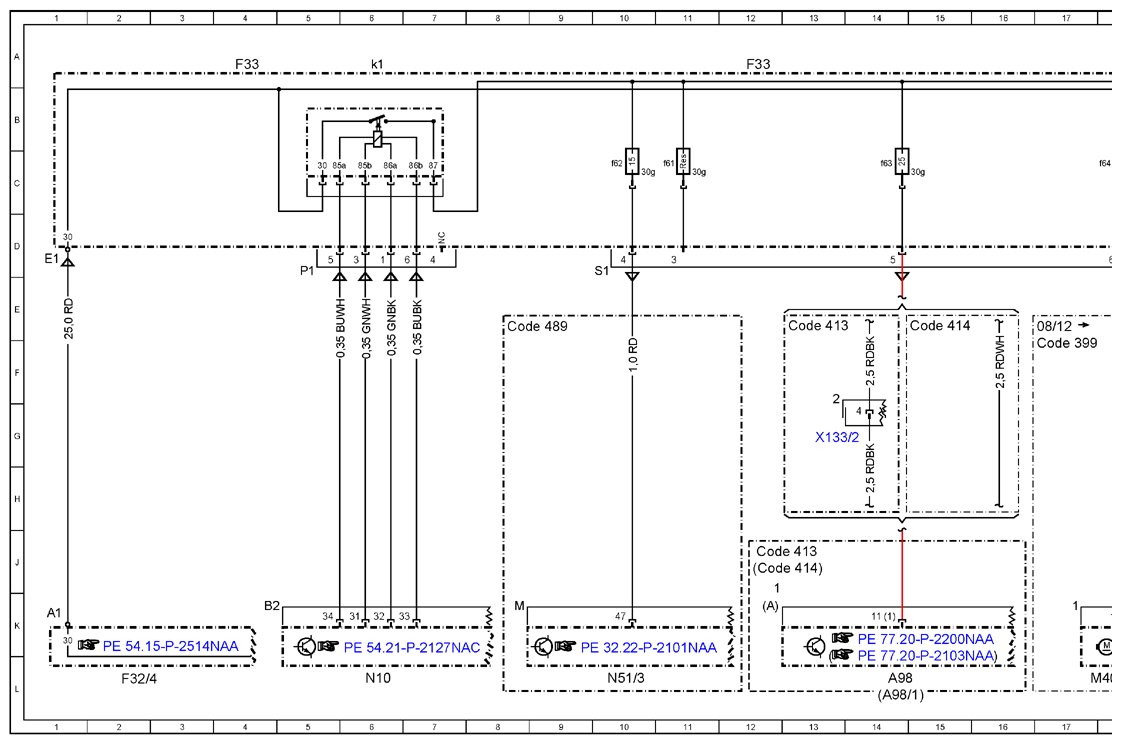

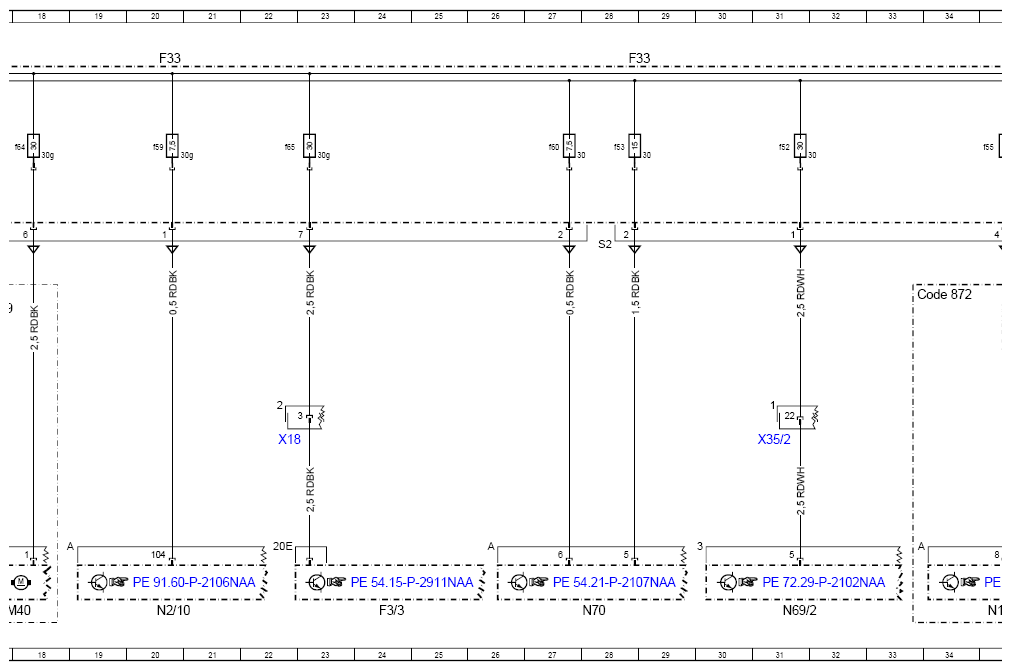

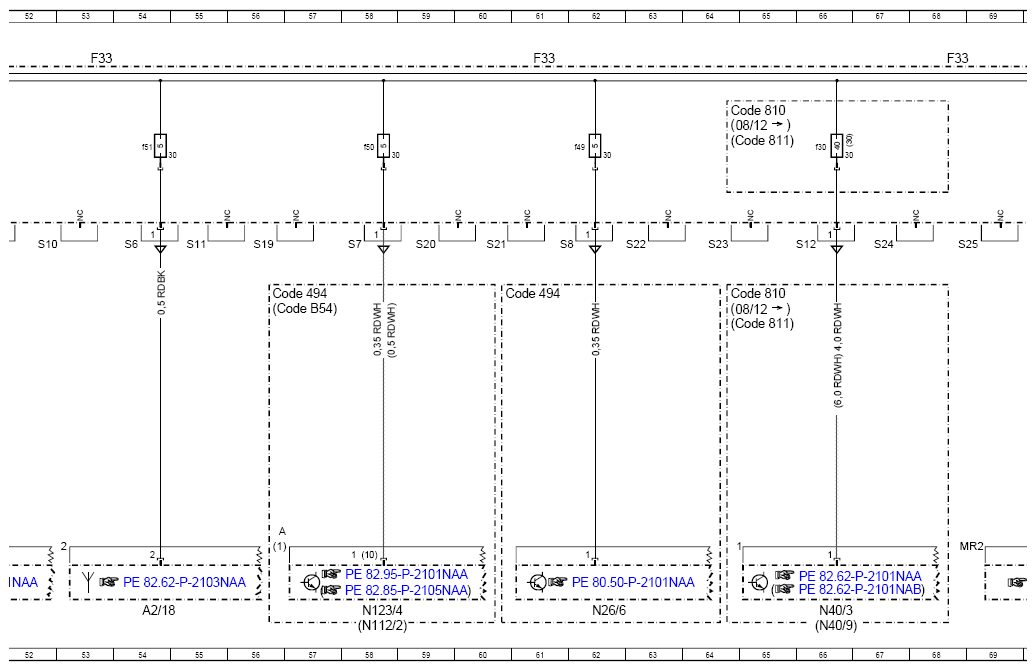

(Wiring Diagram For Battery Compartment Prefuse Box (F33) - PE54.15-P-2508-97NAA)
Model 166
up to model year 2016
except code Z04 (Light armoring)
except code Z05 (B5 armoring on special protection version)
except code Z22 (Panic alarm system) Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 54L |
| A32 | AC housing | 73L |
| A76 | Left front reversible emergency tensioning retractor | 75L |
| A76/1 | Right front reversible emergency tensioning retractor | 79L |
| A98 | Panoramic sliding roof control module | 14L |
| A98/1 | Sliding roof control module | 14L |
| Code 399 | Front multicontour seats with massage function | 17F |
| Code 413 | Panoramic sliding sunroof | 13E |
| Code 413 | Panoramic sliding sunroof | 12J |
| Code 414 | Glass electric sliding roof | 15E |
| Code 414 | Glass electric sliding roof | 12J |
| Code 430 | On-road/off-road package | 45E |
| Code 489 | AIRMATIC | 8E |
| Code 494 | USA version | 56E |
| Code 494 | USA version | 60E |
| Code 810 | Sound system | 64E |
| Code 810 | Sound system | 64B |
| Code 811 | Extended sound system | 64F |
| Code 811 | Extended sound system | 64C |
| Code 872 | Left and right rear seat heaters | 33E |
| Code 889 | KEYLESS-GO | 37F |
| Code B54 | Live Traffic Information | 56F |
| F3/3 | Cockpit circuit 30g fuse box | 24L |
| F32/4 | Interior prefuse box | 2L |
| F33 | Battery compartment prefuse box | 4A |
| F33 | Battery compartment prefuse box | 12A |
| F33 | Battery compartment prefuse box | 20A |
| F33 | Battery compartment prefuse box | 29A |
| F33 | Battery compartment prefuse box | 37A |
| F33 | Battery compartment prefuse box | 45A |
| F33 | Battery compartment prefuse box | 53A |
| F33 | Battery compartment prefuse box | 61A |
| F33 | Battery compartment prefuse box | 68A |
| F33 | Battery compartment prefuse box | 77A |
| F33 | Battery compartment prefuse box | 85A |
| F33f30 | Fuse 30 | 66C |
| F33f31 | Fuse 31 | 70C |
| F33f32 | Fuse 32 | 73C |
| F33f33 | Fuse 33 | 74C |
| F33f34 | Fuse 34 | 81C |
| F33f35 | Fuse 35 | 79C |
| F33f49 | Fuse 49 | 62C |
| F33f50 | Fuse 50 | 58C |
| F33f51 | Fuse 51 | 54C |
| F33f52 | Fuse 52 | 31C |
| F33f53 | Fuse 53 | 28C |
| F33f54 | Fuse 54 | 44C |
| F33f55 | Fuse 55 | 35C |
| F33f56 | Fuse 56 | 39C |
| F33f57 | Fuse 57 | 43C |
| F33f58 | Fuse 58 | 47C |
| F33f59 | Fuse 59 | 20C |
| F33f60 | Fuse 60 | 27C |
| F33f61 | Fuse 61 | 11C |
| F33f62 | Fuse 62 | 10C |
| F33f63 | Fuse 63 | 14C |
| F33f64 | Fuse 64 | 18C |
| F33f65 | Fuse 65 | 22C |
| F33f67 | Fuse 67 | 51C |
| F33f68 | Fuse 68 | 50C |
| F33k1 | Circuit 30g relay | 6A |
| F4 | Rear fuse box | 83L |
| F58 | Engine compartment fuse and relay module | 70L |
| M40 | Multicontour seat pneumatic pump | 18L |
| N10 | SAM control unit | 6L |
| N10/8 | Rear control unit | 35L |
| N112/2 | Telematics services communication module | 58L |
| N123/4 | Emergency call system control unit | 58L |
| N128 | Electric parking brake control unit | 51L |
| N15/7 | Transfer case control unit | 47L |
| N2/10 | Supplemental restraint system control unit | 20L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 62L |
| N40/3 | Sound system amplifier control unit | 66L |
| N40/9 | Bass speaker amplifier | 66L |
| N51/3 | AIRMATIC control unit | 10L |
| N69/2 | Right front door control unit | 31L |
| N69/4 | Right rear door control unit | 43L |
| N69/5 | KEYLESS-GO control unit | 39L |
| N70 | Overhead control panel control unit | 28L |
| X133/2 | Sliding roof electrical connector | 13G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 22H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 73H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 70H |
| X35/2 | Front passenger door electrical connector | 31H |
| X35/4 | Right rear door electrical connector | 42H |
