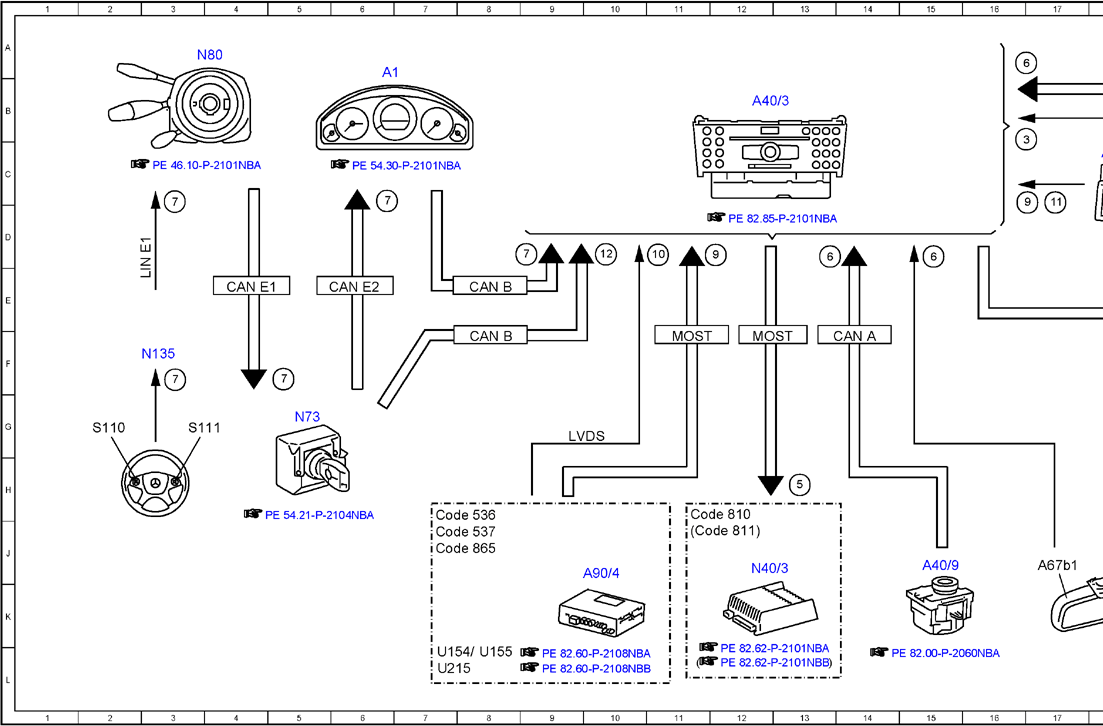

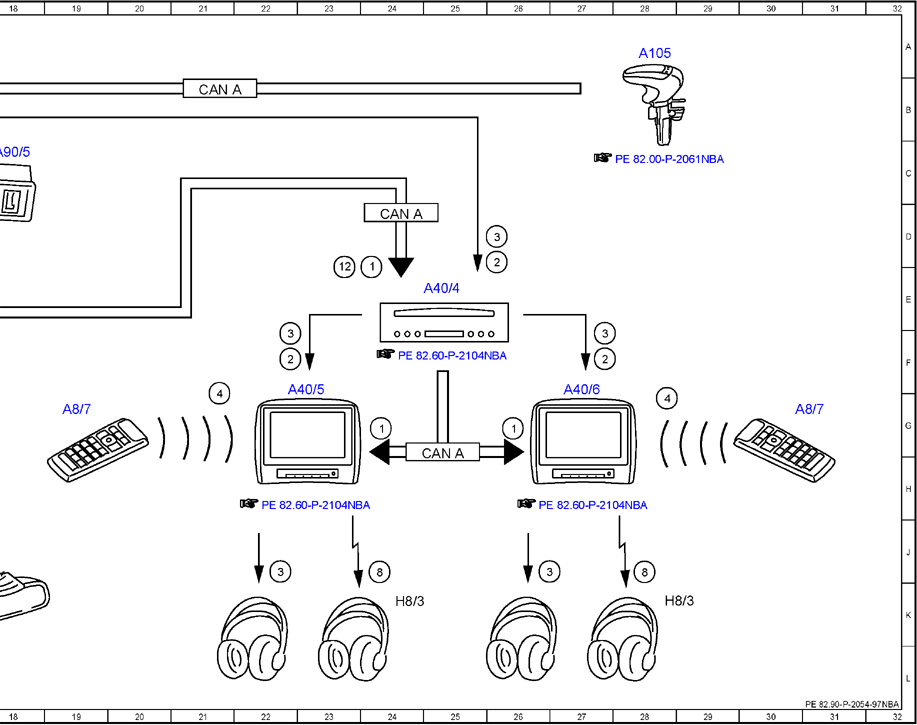

Electrical Function Schematic For Rear Entertainment System - PE82.90-P-2054-97NBA
MODEL 166 as of model year 2016
with CODE 864 (Rear compartment entertainment package)
MODEL 292
with CODE 864 (Rear compartment entertainment package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telematics CAN active, signal | 24G |
| 1 | Telematics CAN active, signal | 26G |
| 1 | Telematics CAN active, signal | 24E |
| 10 | Low voltage differential signal video signal data transfer, signal | 11D |
| 11 | Video, signal | 17C |
| 12 | Circuit 15C, status | 10D |
| 12 | Circuit 15C, status | 23D |
| 2 | Analog picture signal, signal | 22F |
| 2 | Analog picture signal, signal | 27F |
| 2 | Analog picture signal, signal | 26D |
| 3 | Analog audio signal, signal | 22J |
| 3 | Analog audio signal, signal | 26J |
| 3 | Analog audio signal, signal | 22F |
| 3 | Analog audio signal, signal | 27F |
| 3 | Analog audio signal, signal | 16C |
| 3 | Analog audio signal, signal | 26D |
| 4 | Infrared, signal | 21G |
| 4 | Infrared, signal | 28G |
| 5 | Sound system amplifier, actuation | 13H |
| 6 | Operation, signal | 13D |
| 6 | Operation, signal | 15D |
| 6 | Operation, signal | 16A |
| 7 | Multifunction steering wheel button group, signal | 3F |
| 7 | Multifunction steering wheel button group, signal | 5F |
| 7 | Multifunction steering wheel button group, signal | 3D |
| 7 | Multifunction steering wheel button group, signal | 6C |
| 7 | Multifunction steering wheel button group, signal | 9D |
| 8 | Radio frequency, signal | 24J |
| 8 | Radio frequency, signal | 28J |
| 9 | Audio, signal | 12D |
| 9 | Audio, signal | 16D |
| A1 | Instrument cluster | 6A |
| A105 | Touchpad | 28A |
| A40/3 | COMAND control unit | 12B |
| A40/4 | DVD player | 25E |
| A40/5 | Left rear display | 23G |
| A40/6 | Right rear display | 27G |
| A40/9 | Audio/COMAND control panel | 15J |
| A67b1 | Hands-free system microphone group | 17J |
| A8/7 | Remote control | 19G |
| A8/7 | Remote control | 31G |
| A90/4 | Tuner unit | 10J |
| A90/5 | Multimedia connection unit | 18C |
| CAN A | Telematics CAN | 25H |
| CAN A | Telematics CAN | 14F |
| CAN A | Telematics CAN | 24D |
| CAN A | Telematics CAN | 21B |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 8F |
| CAN E1 | Chassis CAN 1 | 4E |
| CAN E2 | Chassis CAN 2 | 6E |
| Code 536 | SIRIUS satellite radio | 7H |
| Code 537 | Digital radio | 7J |
| Code 810 | Sound system | 11H |
| Code 811 | Extended sound system | 11J |
| Code 865 | TV tuner | 7J |
| H8/3 | Radio frequency headphones | 24K |
| H8/3 | Radio frequency headphones | 28K |
| LIN E1 | Steering LIN | 3D |
| LVDS | Low voltage differential signal | 9G |
| MOST | Media Oriented System Transport | 12F |
| MOST | Media Oriented System Transport | 11F |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 12J |
| N73 | Electronic ignition switch control unit | 5G |
| N80 | Steering column module control unit | 3A |
| S110 | Left multifunction steering wheel button group | 2G |
| S111 | Right multifunction steering wheel button group | 3G |
| U154 | Valid for 166.0 | 7L |
| U155 | Valid for 166.8 | 8L |
| U215 | Valid for model series 292 | 7L |
