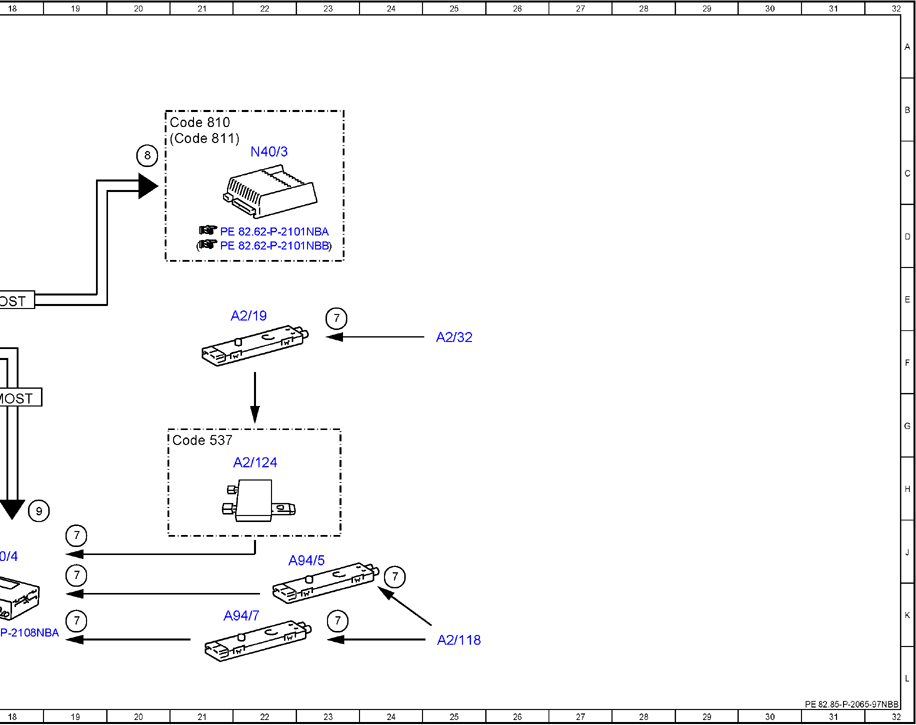

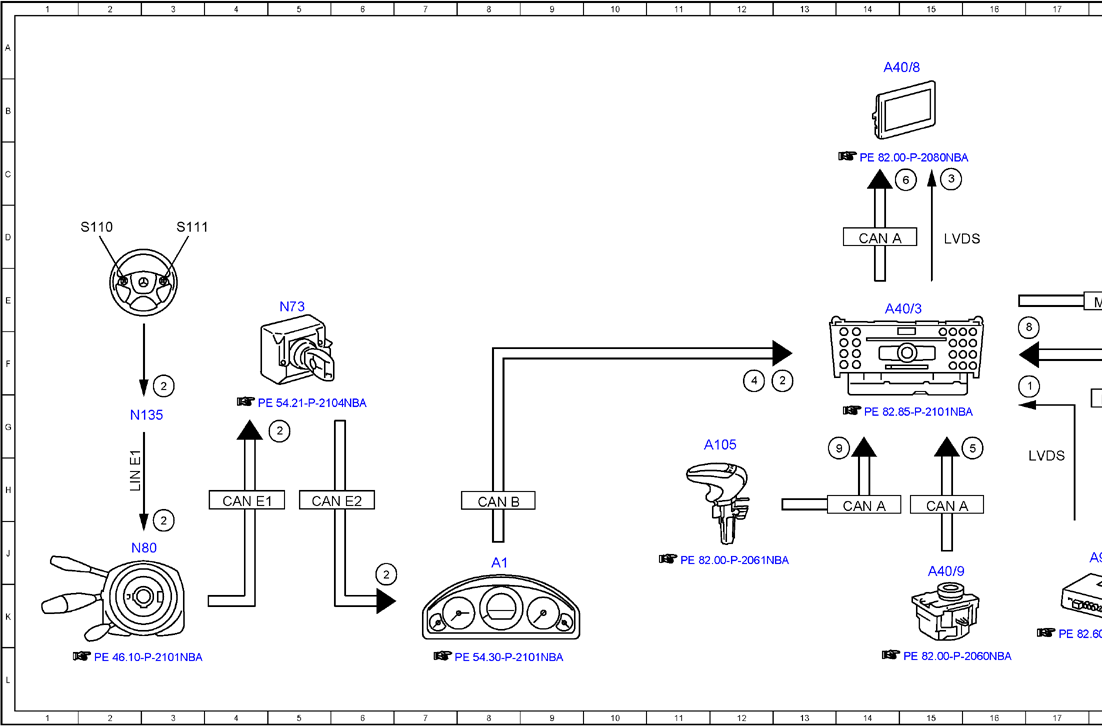

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97NBB
Model 166 as of model year 2016 with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Video and TV, signal | 17F |
| 2 | Multifunction steering wheel button group, signal | 6J |
| 2 | Multifunction steering wheel button group, signal | 3J |
| 2 | Multifunction steering wheel button group, signal | 5G |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 2 | Multifunction steering wheel button group, signal | 13F |
| 3 | Video, signal | 15C |
| 4 | Vehicle speed, signal | 12F |
| 5 | Audio/COMAND controller, request | 16G |
| 6 | Switch-on request, signal | 15C |
| 7 | TV antennas, signal | 19K |
| 7 | TV antennas, signal | 19J |
| 7 | TV antennas, signal | 19J |
| 7 | TV antennas, signal | 23K |
| 7 | TV antennas, signal | 24J |
| 8 | Audio applications, signal | 17E |
| 8 | Audio applications, signal | 20C |
| 9 | Operation, signal | 14G |
| 9 | Operation, signal | 18H |
| A1 | Instrument cluster | 8J |
| A105 | Touchpad | 12G |
| A2/118 | Windshield antenna | 25K |
| A2/124 | TV and DAB antenna splitter | 22H |
| A2/19 | FM 2 and DAB antenna amplifier | 21E |
| A2/32 | Rear window antenna | 25F |
| A40/3 | COMAND control unit | 14E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 15J |
| A90/4 | Tuner unit | 18J |
| A94/5 | TV 1 antenna amplifier | 22J |
| A94/7 | TV 3 antenna amplifier | 21K |
| CAN A | Telematics CAN | 15H |
| CAN A | Telematics CAN | 14D |
| CAN A | Telematics CAN | 14H |
| CAN B | Interior CAN | 8H |
| CAN E1 | Chassis CAN 1 | 4H |
| CAN E2 | Chassis CAN 2 | 5H |
| Code 537 | Digital radio | 21G |
| Code 810 | Sound system | 20B |
| Code 811 | Extended sound system | 20C |
| LIN E1 | Steering LIN | 2H |
| LVDS | Low voltage differential signal | 15D |
| LVDS | Low voltage differential signal | 17H |
| MOST | Media Oriented System Transport | 18G |
| MOST | Media Oriented System Transport | 18E |
| N135 | Steering wheel electronics | 2G |
| N40/3 | Sound system amplifier control unit | 22C |
| N73 | Electronic ignition switch control unit | 5E |
| N80 | Steering column module control unit | 2J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 3D |
