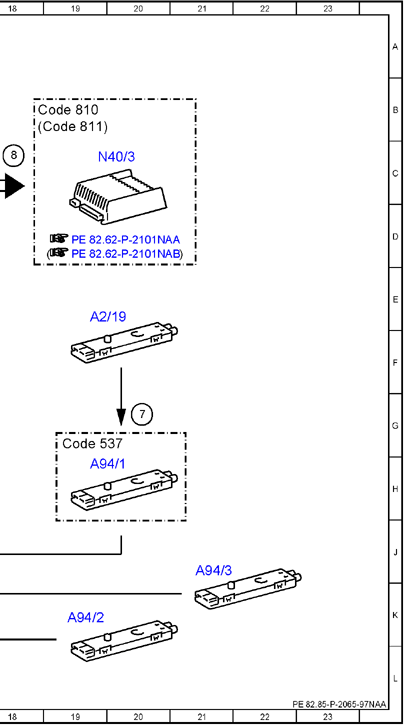

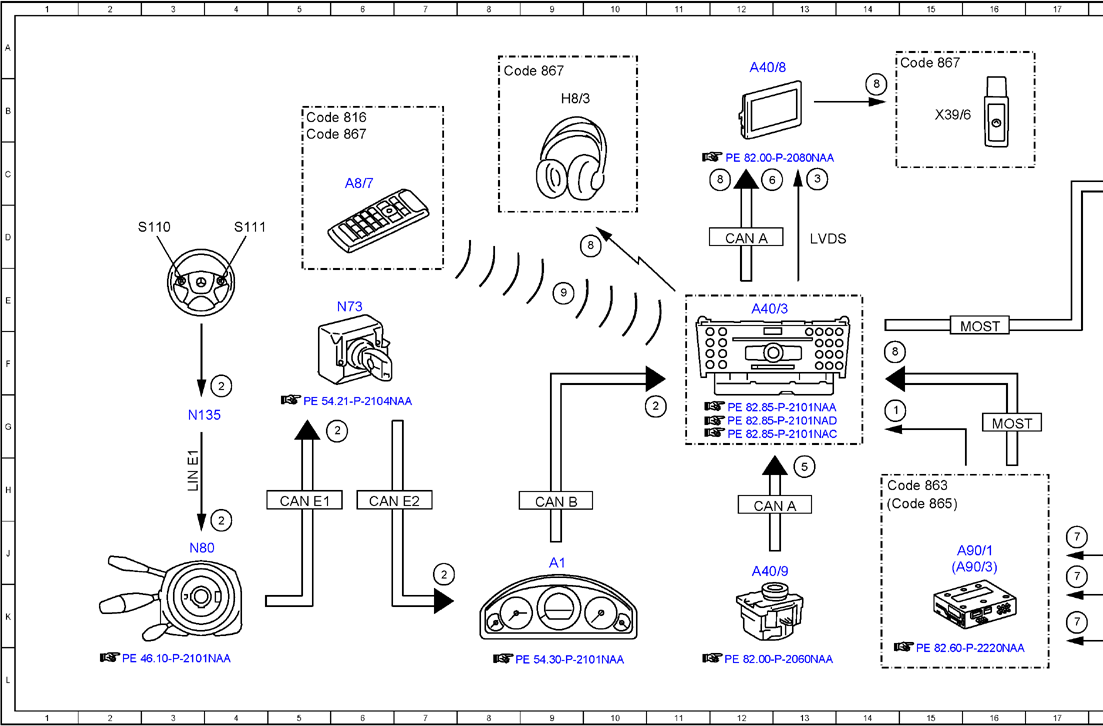

(Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97NAA)
Model 166 up to model year 2016 with code 863 (Digital/analog TV tuner)
Model 166 up to model year 2016 with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Video and TV, signal | 14G |
| 2 | Multifunction steering wheel button group, signal | 7J |
| 2 | Multifunction steering wheel button group, signal | 4J |
| 2 | Multifunction steering wheel button group, signal | 6G |
| 2 | Multifunction steering wheel button group, signal | 4F |
| 2 | Multifunction steering wheel button group, signal | 11G |
| 3 | Video, signal | 13C |
| 5 | Audio/COMAND controller, request | 13H |
| 6 | Switch-on request, signal | 12C |
| 7 | TV antennas, signal | 17K |
| 7 | TV antennas, signal | 17J |
| 7 | TV antennas, signal | 17J |
| 8 | Audio applications, signal | 14F |
| 8 | Audio applications, signal | 18C |
| 8 | Audio applications, signal | 10D |
| 8 | Audio applications, signal | 12C |
| 8 | Audio applications, signal | 14B |
| 9 | Operation, signal | 9E |
| A1 | Instrument cluster | 9J |
| A2/19 | FM 2 and DAB antenna amplifier | 19E |
| A40/3 | COMAND control unit | 12E |
| A40/8 | Audio/COMAND display | 12A |
| A40/9 | Audio/COMAND control panel | 12J |
| A8/7 | Remote control | 6C |
| A90/1 | TV tuner (analog/digital) | 16J |
| A90/3 | TV digital tuner | 16J |
| A94/1 | TV 1 antenna amplifier | 19H |
| A94/2 | TV 2 antenna amplifier | 19K |
| A94/3 | TV 3 antenna amplifier | 21J |
| CAN A | Telematics CAN | 12H |
| CAN A | Telematics CAN | 12D |
| CAN B | Interior CAN | 9H |
| CAN E1 | Chassis CAN 1 | 5H |
| CAN E2 | Chassis CAN 2 | 6H |
| Code 537 | Digital radio | 19G |
| Code 810 | Sound system | 18B |
| Code 811 | Extended sound system | 18B |
| Code 816 | Entertainment remote control | 5B |
| Code 863 | Digital/analog TV tuner | 14H |
| Code 865 | TV tuner | 14H |
| Code 867 | SPLITVIEW | 5B |
| Code 867 | SPLITVIEW | 15A |
| H8/3 | Radio frequency headphones | 9B |
| LIN E1 | Steering LIN | 3H |
| LVDS | Low voltage differential signal | 13D |
| MOST | Media Oriented System Transport | 16G |
| MOST | Media Oriented System Transport | 16E |
| N135 | Steering wheel electronics | 3G |
| N40/3 | Sound system amplifier control unit | 20C |
| N73 | Electronic ignition switch control unit | 6E |
| N80 | Steering column module control unit | 3J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 4D |
| X39/6 | Headphones electrical connector (cabled) | 15B |
