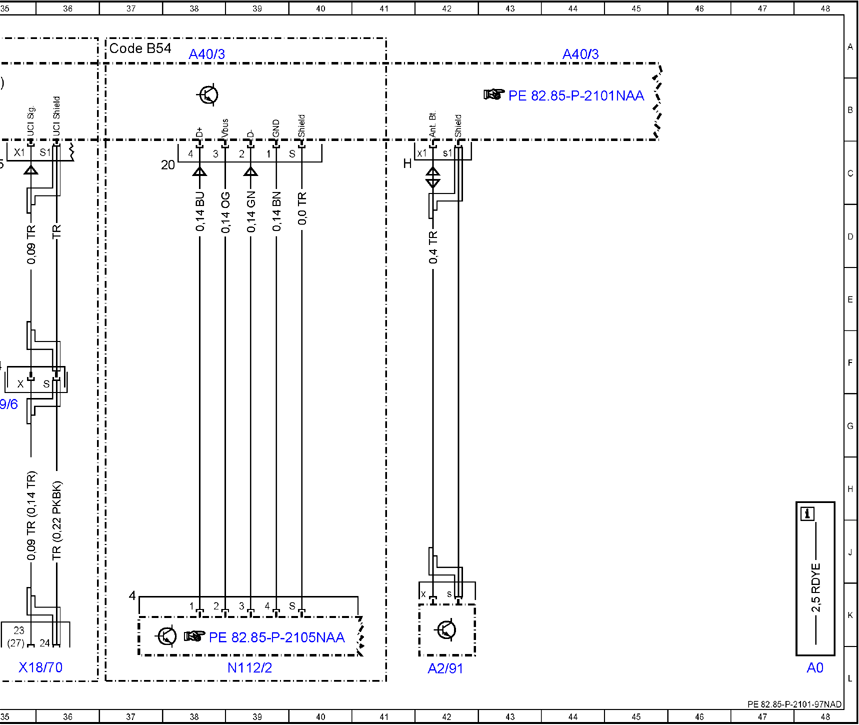

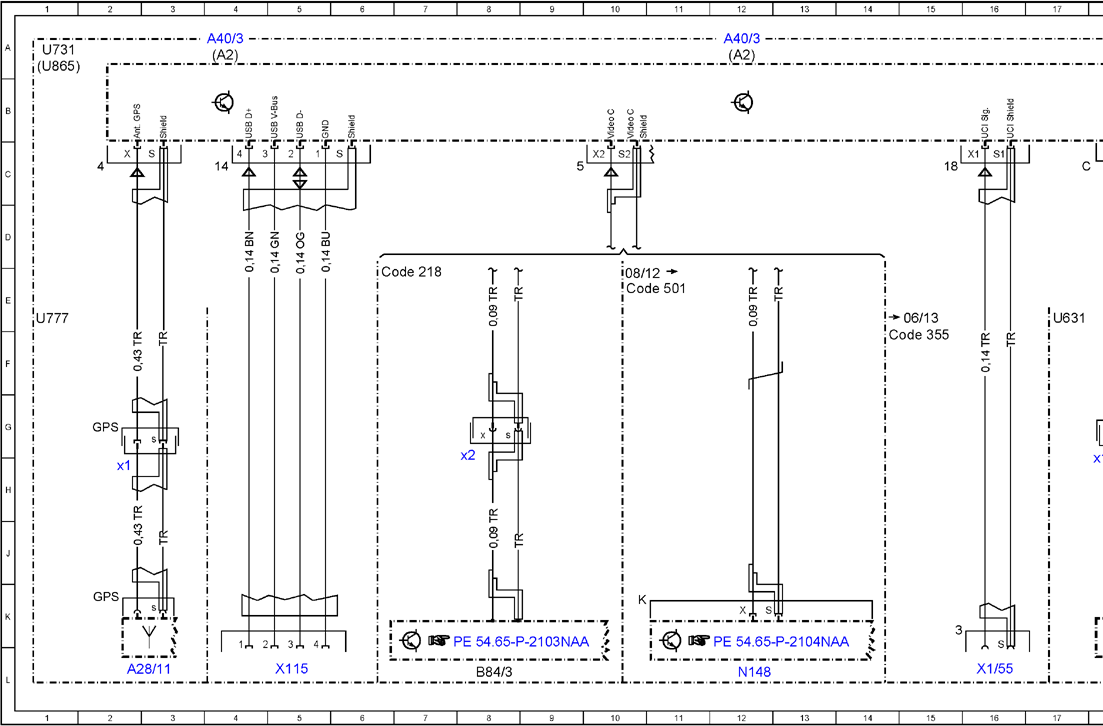

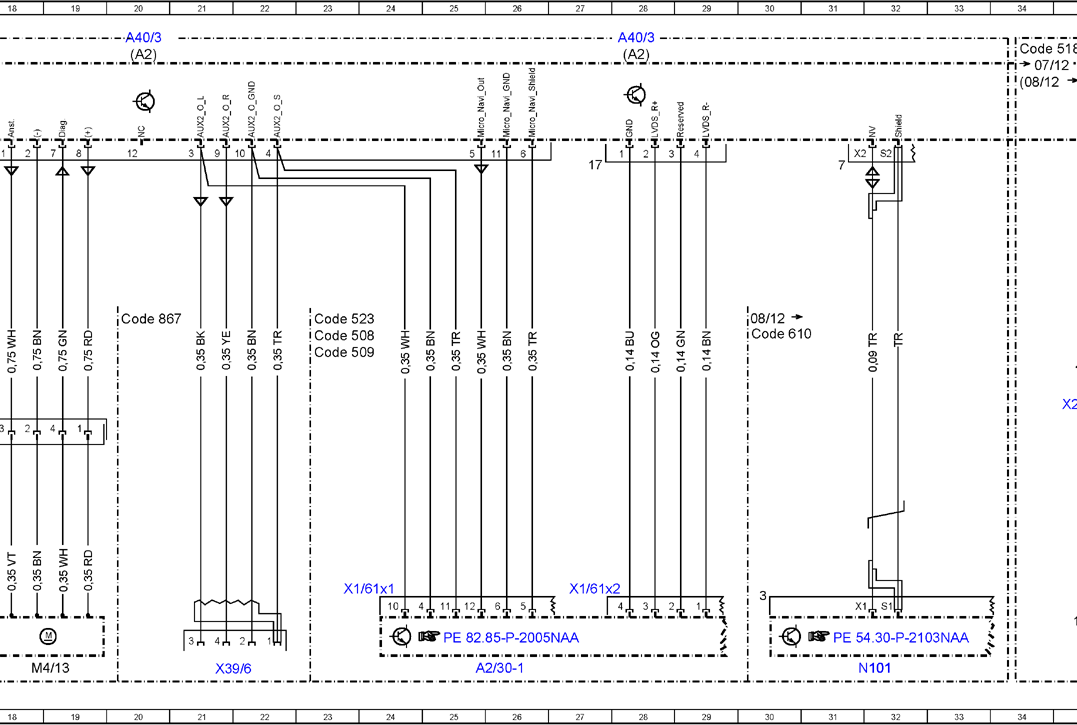

(Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-P-2101-97NAD)
MODEL 166 up to model year 2016
with CODE 510 (Audio 20 with CD changer)
with CODE 512 (COMAND APS with DVD changer)
with CODE 523 (MB Audio 20 radio)
with CODE 527 (COMAND APS (with navigation))
without CODE 494 (US version)
without CODE 498 (Japanese version) Control unit A40/3, A2, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2 | Radio | 4A |
| A2 | Radio | 12A |
| A2 | Radio | 20A |
| A2 | Radio | 28A |
| A2/30-1 | Cradle for navigation module | 26L |
| A2/91 | Bluetooth® antenna | 42L |
| A28/11 | Multifunction antenna | 2L |
| A28/11x1 | Multifunction antenna electrical connector | 2H |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 12A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 38A |
| A40/3 | COMAND control unit | 44A |
| B84/3 | Backup camera | 8L |
| B84/3x2 | Reversing camera electrical connector 2 | 8H |
| Code 218 | Backup camera | 6E |
| Code 355 | Preinstallation for navigation retrofit | 14F |
| Code 501 | 360 degree camera | 10E |
| Code 508 | Navigation module preinstallation | 23F |
| Code 509 | Navigation module | 23F |
| Code 518 | Media Interface | 34A |
| Code 523 | Audio 20 radio | 23E |
| Code 610 | Night View Assist | 30F |
| Code 867 | SPLITVIEW | 20E |
| Code B54 | COM module | 37A |
| M4/13 | COMAND fan motor | 18L |
| M4/13x1 | COMAND fan motor electrical connector | 18H |
| N101 | Night View Assist control unit | 32L |
| N112/2 | Telematics services communication module | 39L |
| N148 | 360° camera control unit | 12L |
| U631 | Valid for COMAND | 17E |
| U731 | Valid for head unit high | 1A |
| U777 | Valid for navigation | 1E |
| U865 | Valid for Audio 20 | 1A |
| X1/55 | External navigation electrical connector | 16L |
| X1/61x1 | Electrical connector 1 for navigation module/cradle for navigation module | 24K |
| X1/61x2 | Electrical connector 2 for navigation module/cradle for navigation module | 27K |
| X115 | USB electrical connector | 5L |
| X18/70 | Media interface electrical connector | 36L |
| X29/6 | Center console electrical connector | 35G |
| X39/6 | Headphones electrical connector (cabled) | 21L |
