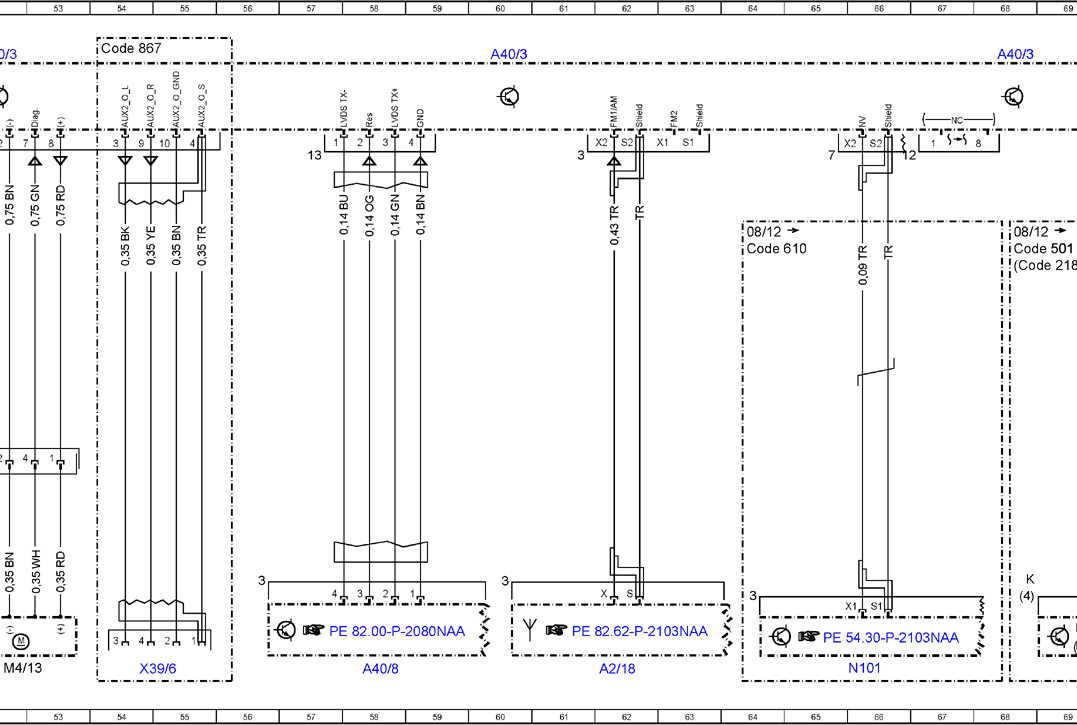

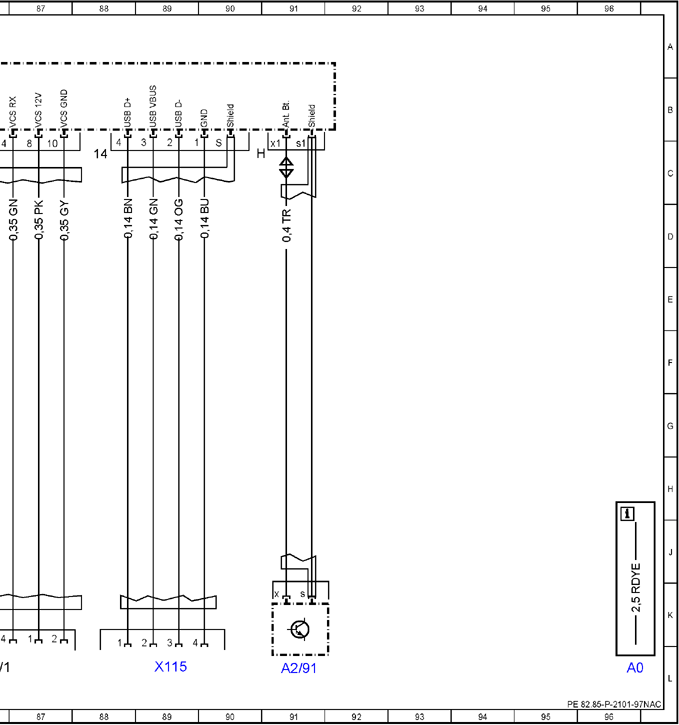

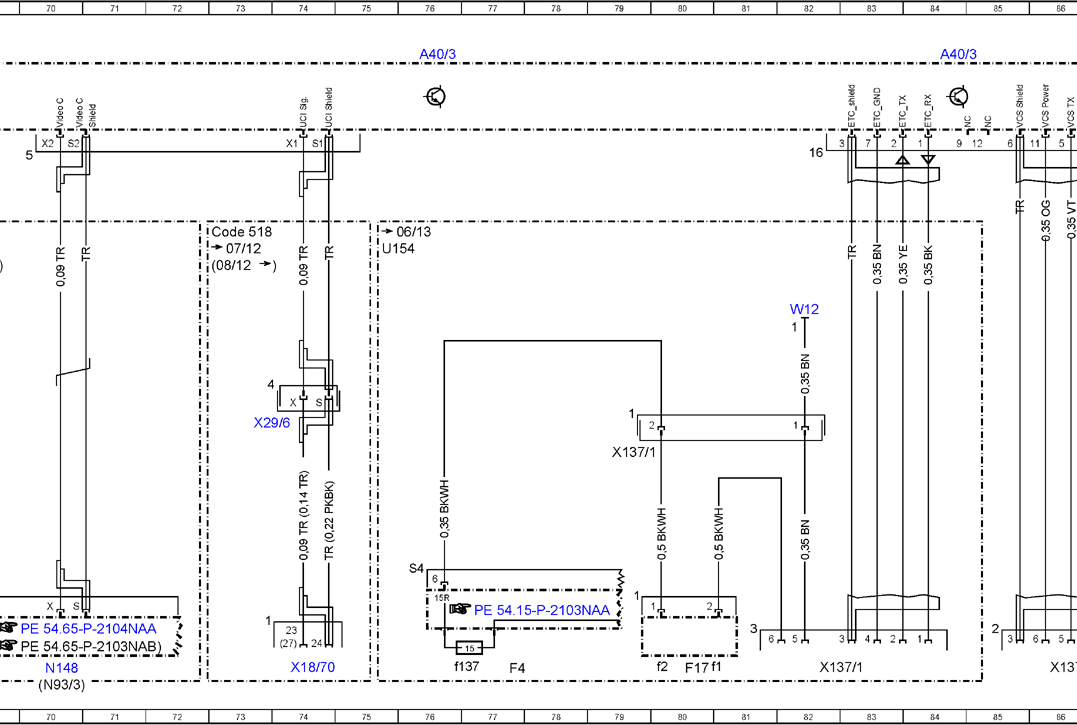

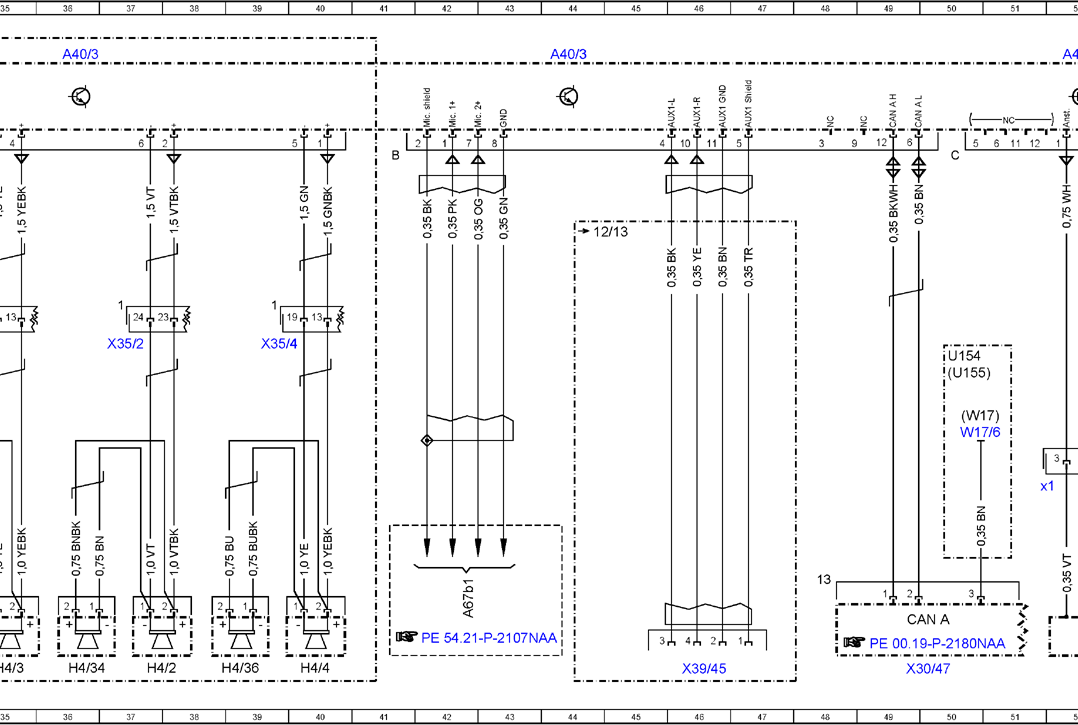

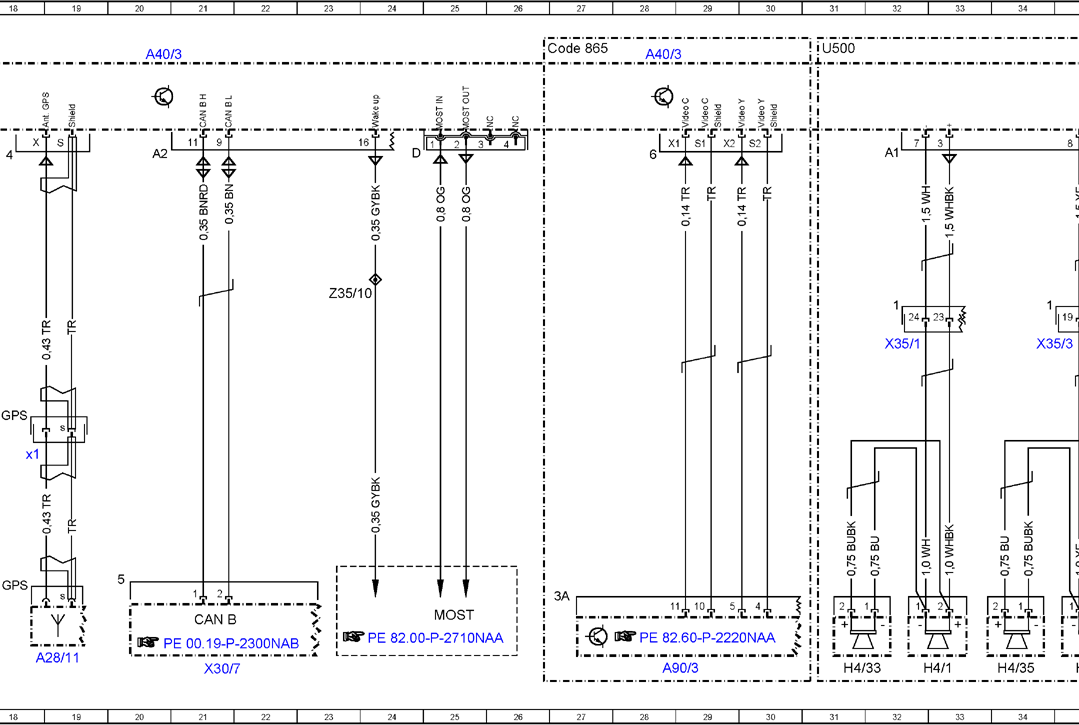

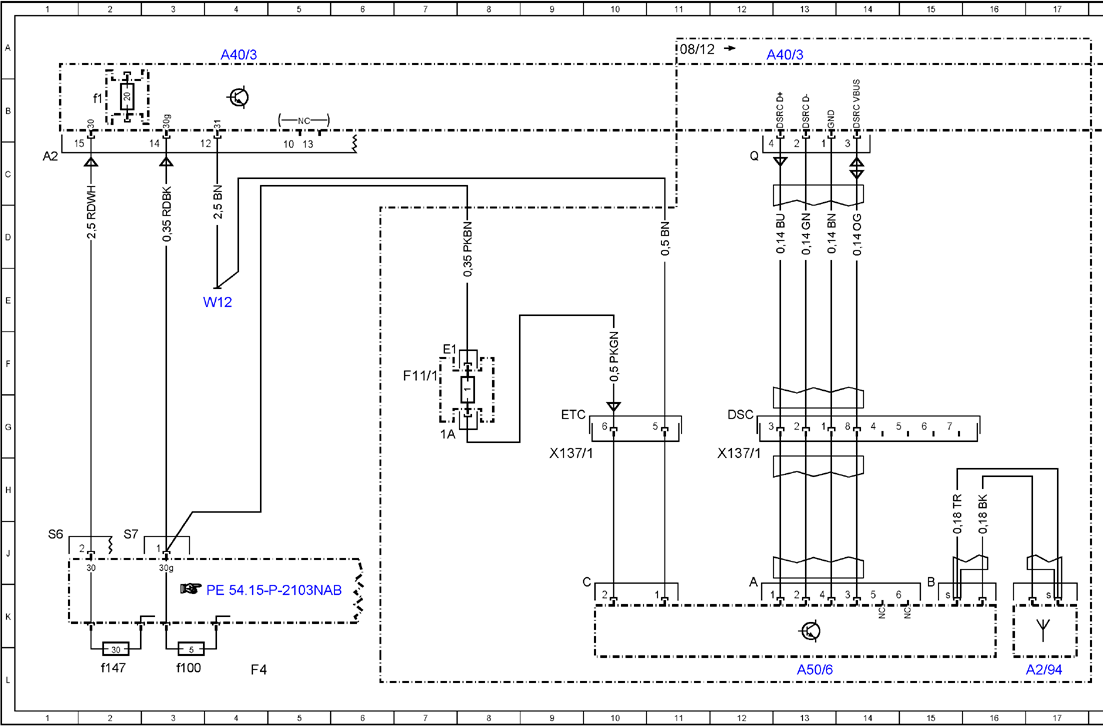

(Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-P-2101-97NAC)
Model 166 up to model year 2016
with code 498 (Japanese version)
with code 527 (COMAND APS with single DVD drive (with navigation))
except code 460 (Canada version)
except code 494 (US version) Control unit A40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 62L |
| A2/91 | Bluetooth® antenna | 91L |
| A2/94 | ETC/DSRC antenna | 17L |
| A28/11 | Multifunction antenna | 19L |
| A28/11x1 | Multifunction antenna electrical connector | 18H |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 13A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 36A |
| A40/3 | COMAND control unit | 44A |
| A40/3 | COMAND control unit | 52A |
| A40/3 | COMAND control unit | 60A |
| A40/3 | COMAND control unit | 68A |
| A40/3 | COMAND control unit | 76A |
| A40/3 | COMAND control unit | 84A |
| A40/3f1 | COMAND electrical fuse | 2B |
| A40/8 | Audio/COMAND display | 58L |
| A50/6 | Dedicated Short-Range Communications control unit | 13L |
| A67b1 | Hands-free system microphone group | 42J |
| A90/3 | TV digital tuner | 28L |
| CAN A | Telematics CAN | 49K |
| CAN B | Interior CAN | 21K |
| Code 218 | Backup camera | 68E |
| Code 501 | 360 degree camera | 68D |
| Code 518 | Media Interface | 73D |
| Code 610 | Night View Assist | 64D |
| Code 865 | TV tuner | 26A |
| Code 867 | SPLITVIEW | 54A |
| F11/1 | Cockpit fuse block | 7F |
| F17 | Electronic Toll Collection preinstallation electrical fuse | 80L |
| F17f1 | Fuse 1 | 80L |
| F17f2 | Fuse 2 | 80L |
| F4 | Rear fuse box | 4L |
| F4 | Rear fuse box | 77L |
| F4f100 | Fuse 100 | 3L |
| F4f137 | Fuse 137 | 77L |
| F4f147 | Fuse 147 | 2L |
| H4/1 | Left front door speaker | 33L |
| H4/2 | Right front door speaker | 37L |
| H4/3 | Left rear door speaker | 35L |
| H4/33 | Left front door tweeter | 31L |
| H4/34 | Right front door tweeter | 36L |
| H4/35 | Left rear door tweeter | 34L |
| H4/36 | Right rear door tweeter | 39L |
| H4/4 | Right rear door speaker | 40L |
| M4/13 | COMAND fan motor | 52L |
| M4/13x1 | COMAND fan motor electrical connector | 51H |
| MOST | Media Oriented System Transport | 25K |
| N101 | Night View Assist control unit | 66L |
| N148 | 360° camera control unit | 70L |
| N93/3 | Reversing camera electronics | 70L |
| U154 | Valid for 166.0 | 50F |
| U154 | Valid for 166.0 | 75D |
| U155 | Valid for 166.8 | 50F |
| U500 | Not valid for sound system | 31A |
| W12 | Ground point (center console) | 4E |
| W12 | Ground point (center console) | 82E |
| W17 | Right rear seat ground point | 50G |
| W17/6 | Rear seat crossmember ground point | 50G |
| X115 | USB electrical connector | 89L |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 9G |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 12G |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 79G |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 86L |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 83L |
| X18/70 | Media interface electrical connector | 74L |
| X29/6 | Center console electrical connector | 74G |
| X30/47 | Telematics CAN voltage distributor electrical connector | 49L |
| X30/7 | Left potential distributor electrical connector (CAN) | 21L |
| X35/1 | Left front door electrical connector | 32F |
| X35/2 | Right front door electrical connector | 37F |
| X35/3 | Left rear door electrical connector | 35F |
| X35/4 | Right rear door electrical connector | 39F |
| X39/45 | AUX jack electrical connector | 46L |
| X39/6 | Headphones electrical connector (cabled) | 54L |
| Z35/10 | MOST wake-up signal connector sleeve | 23E |
