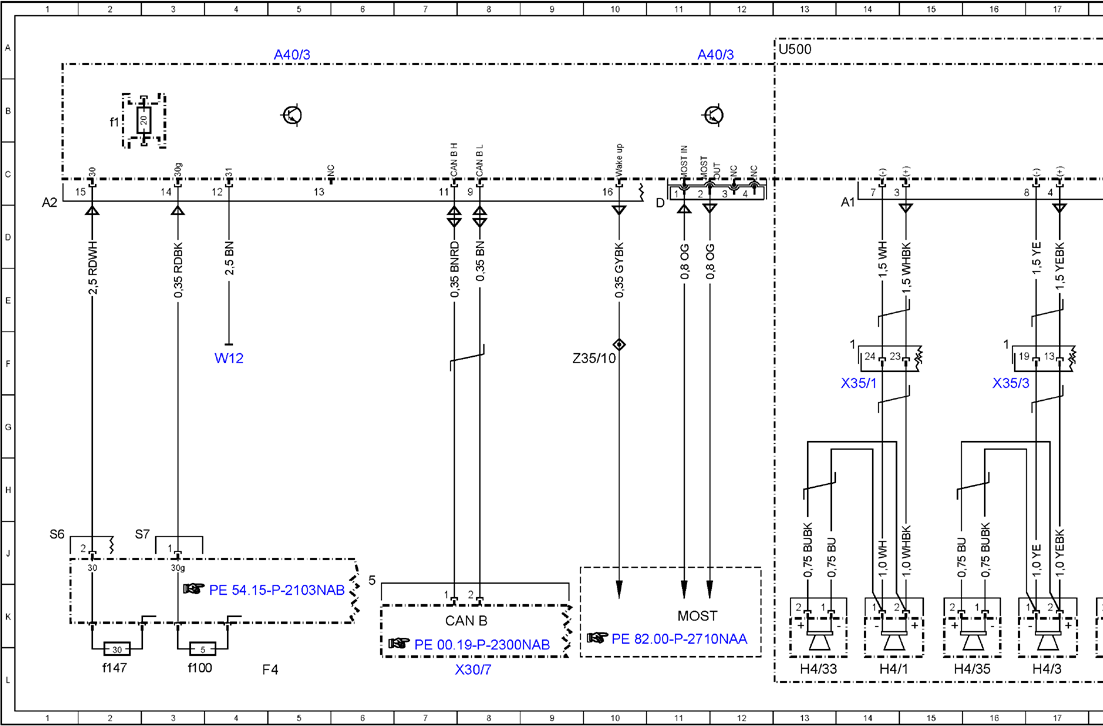

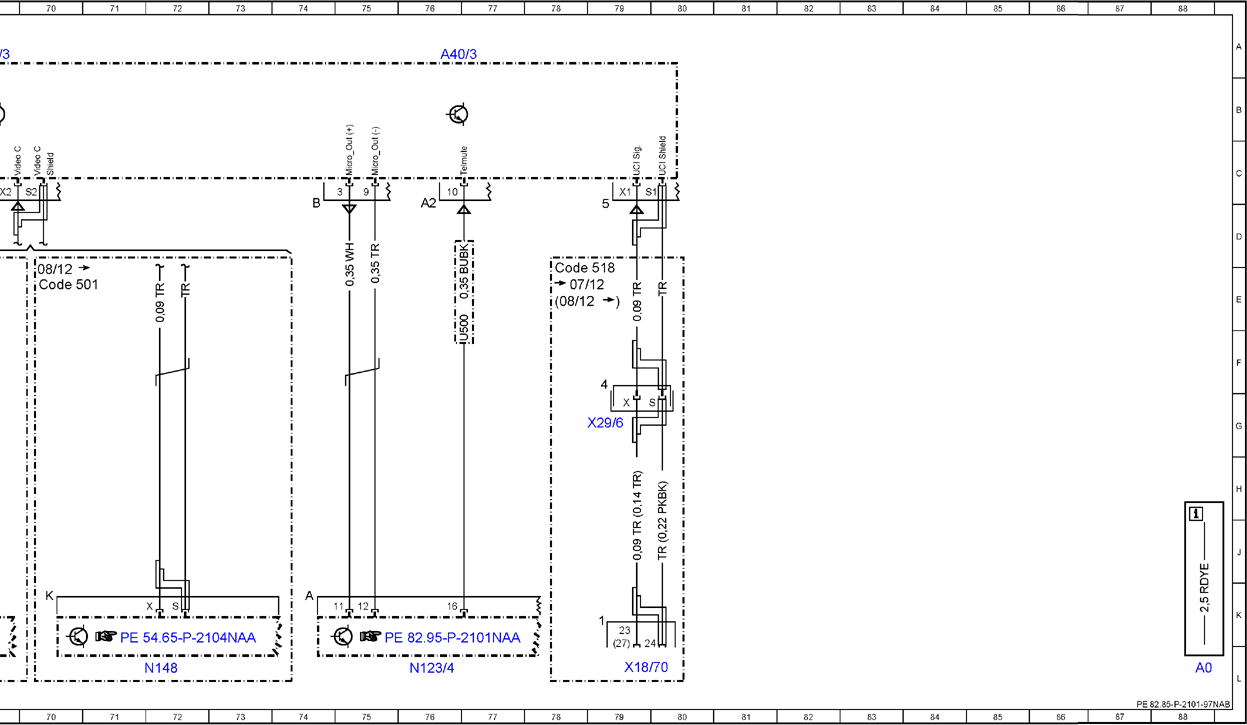

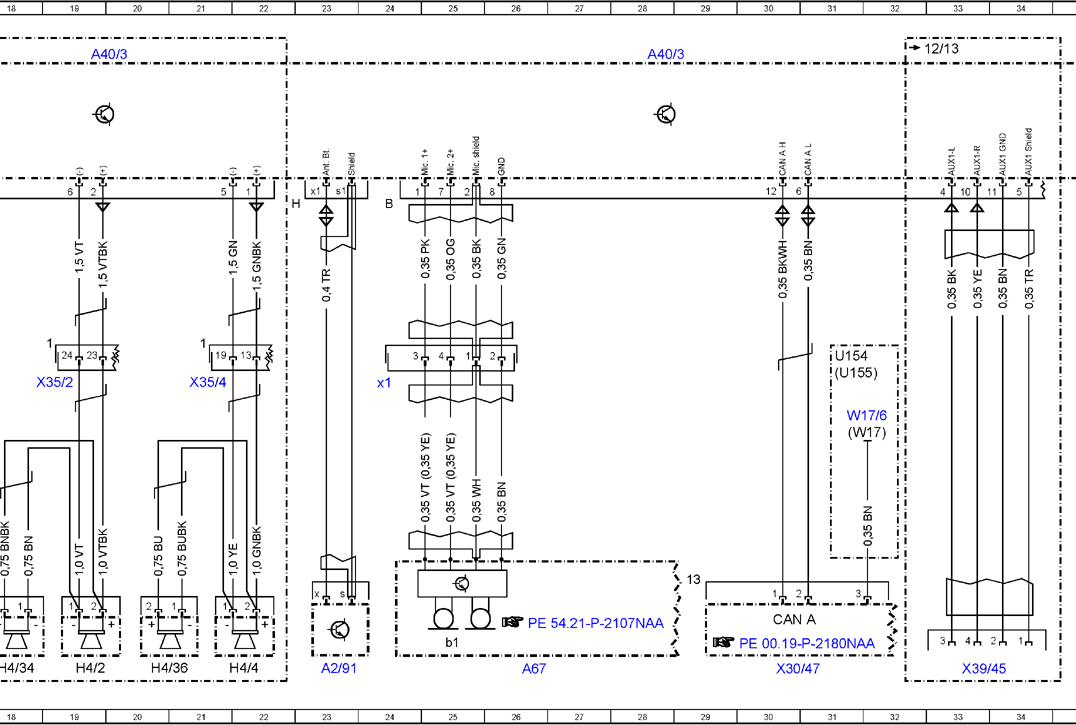

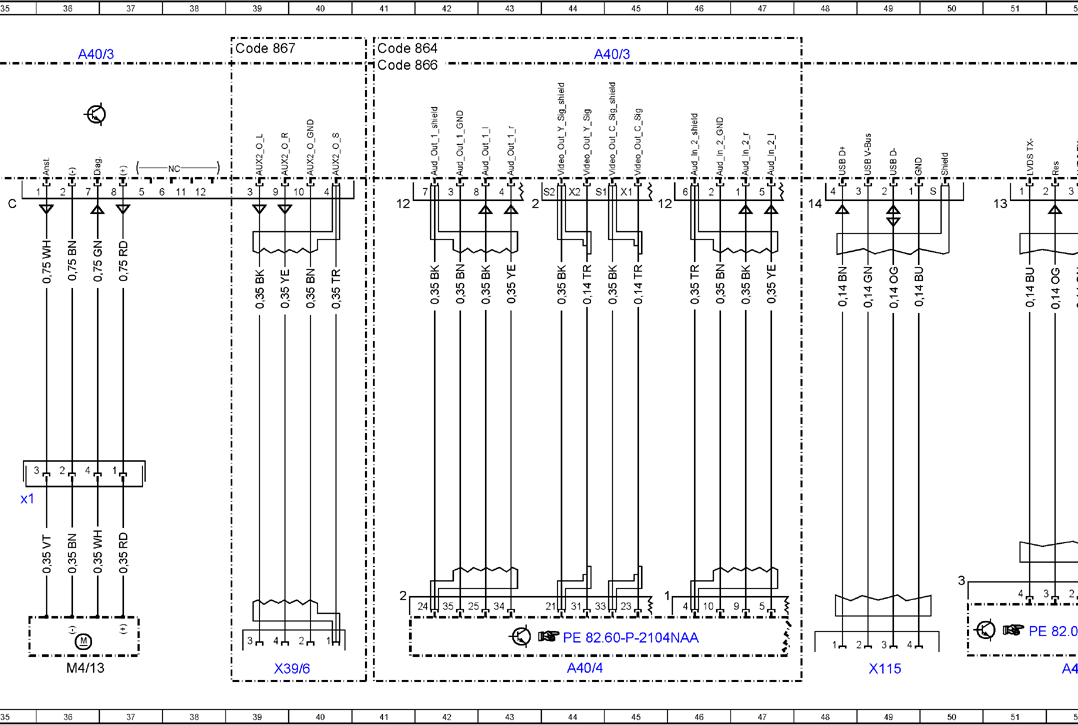

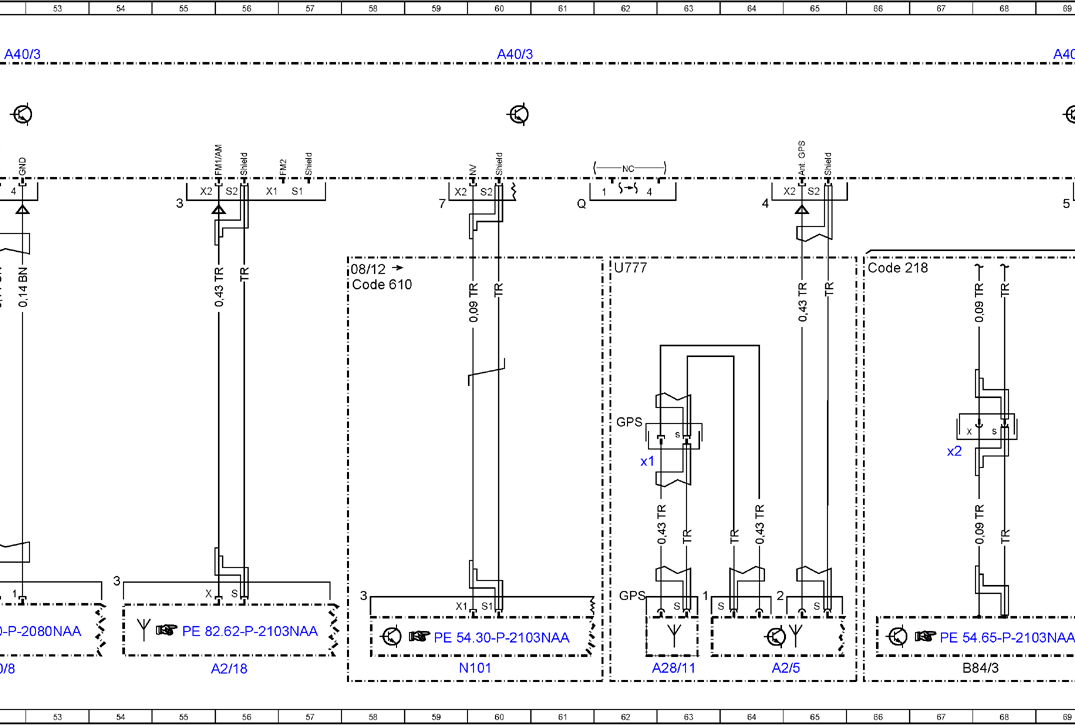

(Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-P-2101-97NAB)
Model 166 up to model year 2016
with code 460 (Canada version)
with code 494 (California version)
with code 526 (COMAND with single DVD drive (without navigation))
with code 527 (COMAND APS with single DVD drive (with navigation)) Control unit A40/3
Model 166 up to model year 2016
with code 460 (Canada version)
with code 494 (US version)
with code 512 (COMAND APS with DVD changer)
with code 528 (COMAND with DVD changer) Control unit A40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 56L |
| A2/5 | Global positioning system antenna splitter | 64L |
| A2/91 | Bluetooth® antenna | 23L |
| A28/11 | Multifunction antenna | 63L |
| A28/11x1 | Multifunction antenna electrical connector | 62H |
| A40/3 | COMAND control unit | 44A |
| A40/3 | COMAND control unit | 5A |
| A40/3 | COMAND control unit | 11A |
| A40/3 | COMAND control unit | 19A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 36A |
| A40/3 | COMAND control unit | 52A |
| A40/3 | COMAND control unit | 60A |
| A40/3 | COMAND control unit | 69A |
| A40/3 | COMAND control unit | 76A |
| A40/3f1 | COMAND electrical fuse | 2B |
| A40/4 | DVD player | 44L |
| A40/8 | Audio/COMAND display | 52L |
| A67 | Inside rearview mirror | 26L |
| A67b1 | Hands-free system microphone group | 25L |
| A67x1 | Inside rearview mirror electrical connector | 24F |
| B84/3 | Backup camera | 67L |
| B84/3x2 | Reversing camera electrical connector 2 | 67G |
| CAN A | Telematics CAN | 30K |
| CAN B | Interior CAN | 8K |
| Code 218 | Backup camera | 66E |
| Code 501 | 360 degree camera | 70E |
| Code 518 | Media Interface | 78E |
| Code 610 | Night View Assist | 58E |
| Code 864 | Rear compartment entertainment | 41A |
| Code 866 | Rear entertainment preinstallation | 41A |
| Code 867 | SPLITVIEW | 39A |
| F4 | Rear fuse box | 4L |
| F4f100 | Fuse 100 | 3L |
| F4f147 | Fuse 147 | 2L |
| H4/1 | Left front door speaker | 14L |
| H4/2 | Right front door speaker | 19L |
| H4/3 | Left rear door speaker | 17L |
| H4/33 | Left front door tweeter | 13L |
| H4/34 | Right front door tweeter | 18L |
| H4/35 | Left rear door tweeter | 16L |
| H4/36 | Right rear door tweeter | 20L |
| H4/4 | Right rear door speaker | 22L |
| M4/13 | COMAND fan motor | 36L |
| M4/13x1 | COMAND fan motor electrical connector | 35H |
| MOST | Media Oriented System Transport | 11K |
| N101 | Night View Assist control unit | 59L |
| N123/4 | Emergency call system control unit | 76L |
| N148 | 360° camera control unit | 72L |
| U154 | Valid for 166.0 | 31F |
| U155 | Valid for 166.8 | 31F |
| U500 | Not valid for sound system | 13A |
| U500 | Not valid for sound system | 77F |
| U777 | Valid for navigation | 62E |
| W12 | Ground point (center console) | 4F |
| W17 | Right rear seat ground point | 31G |
| W17/6 | Rear seat crossmember ground point | 31G |
| X115 | USB electrical connector | 49L |
| X18/70 | Media interface electrical connector | 79L |
| X29/6 | Center console electrical connector | 79G |
| X30/47 | Telematics CAN voltage distributor electrical connector | 30L |
| X30/7 | Left potential distributor electrical connector (CAN) | 8L |
| X35/1 | Left front door electrical connector | 14F |
| X35/2 | Right front door electrical connector | 19F |
| X35/3 | Left rear door electrical connector | 16F |
| X35/4 | Right rear door electrical connector | 21F |
| X39/45 | AUX jack electrical connector | 33L |
| X39/6 | Headphones electrical connector (cabled) | 39L |
| Z35/10 | MOST wake-up signal connector sleeve | 10F |
