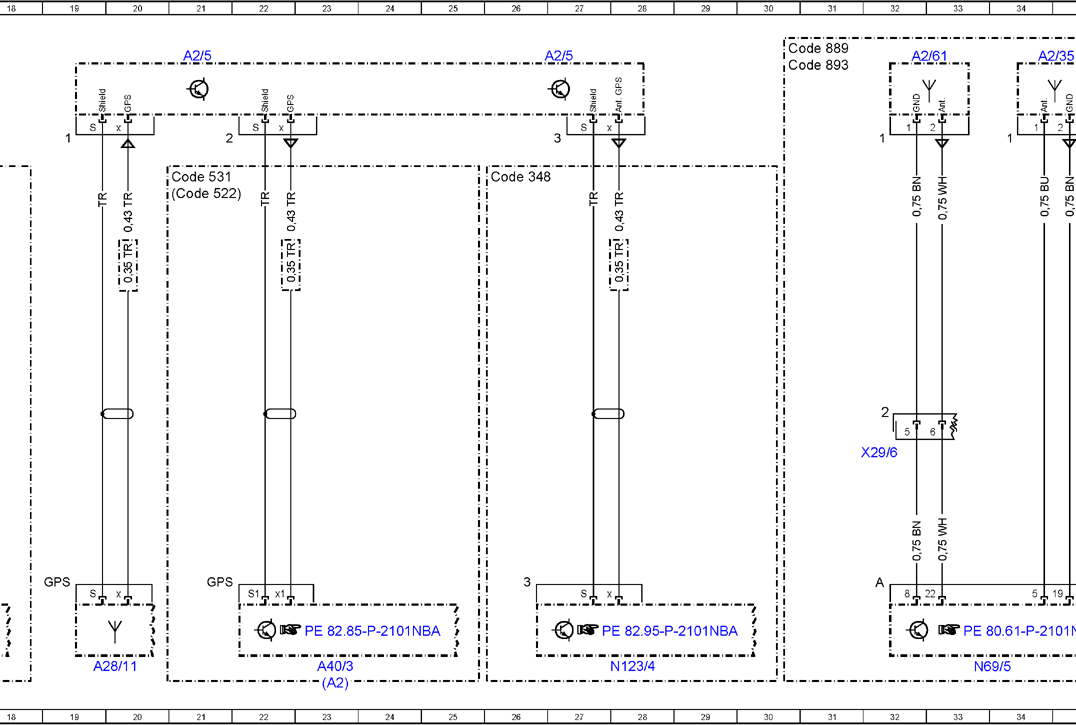

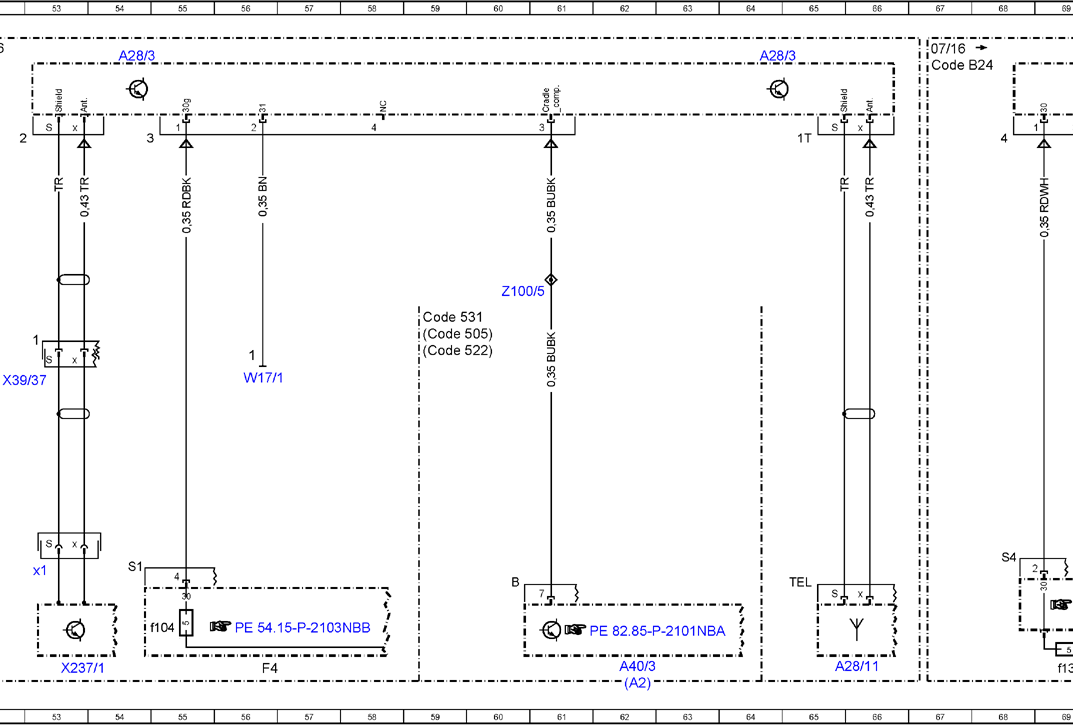

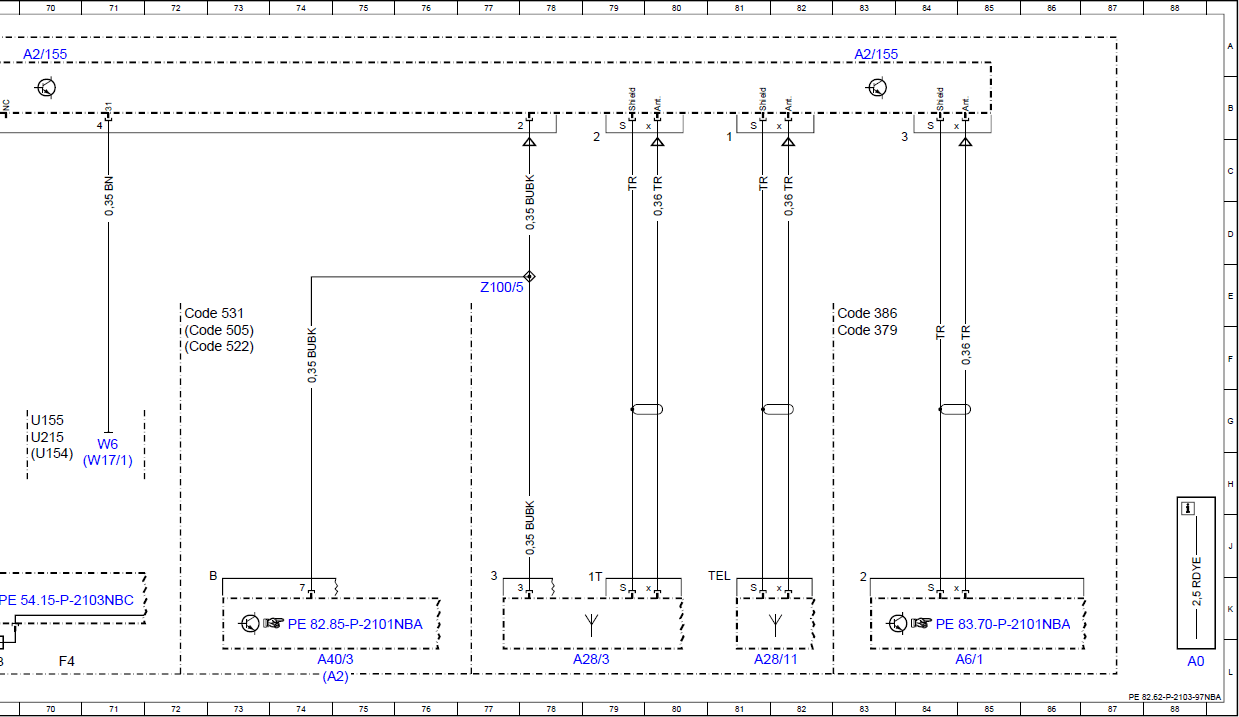

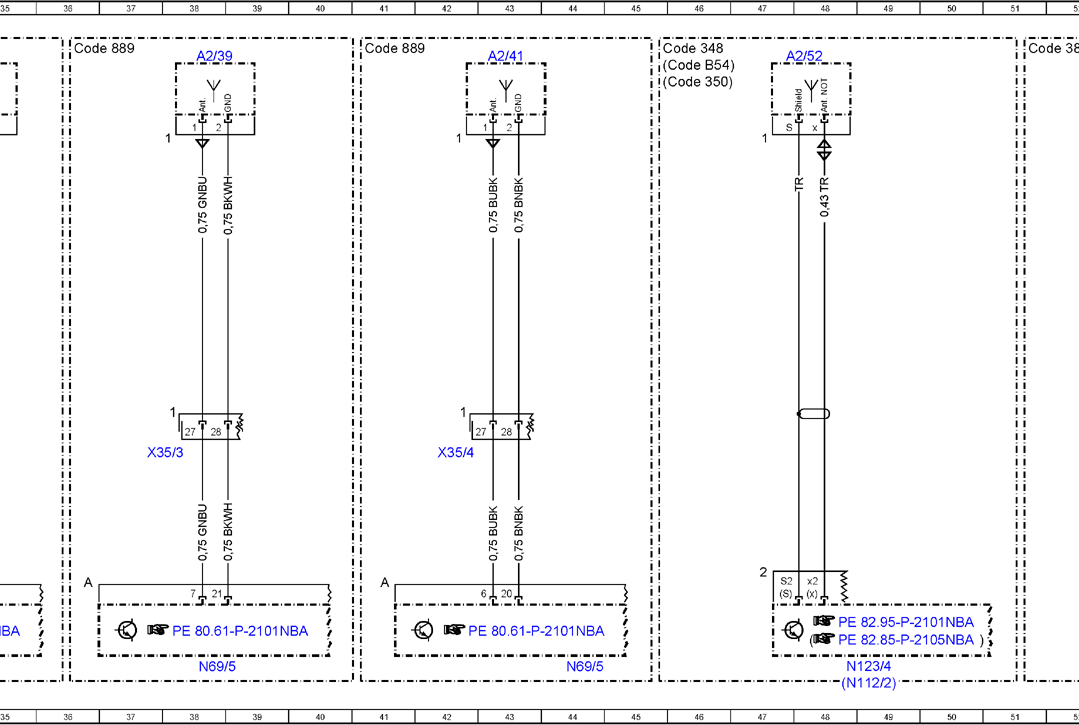

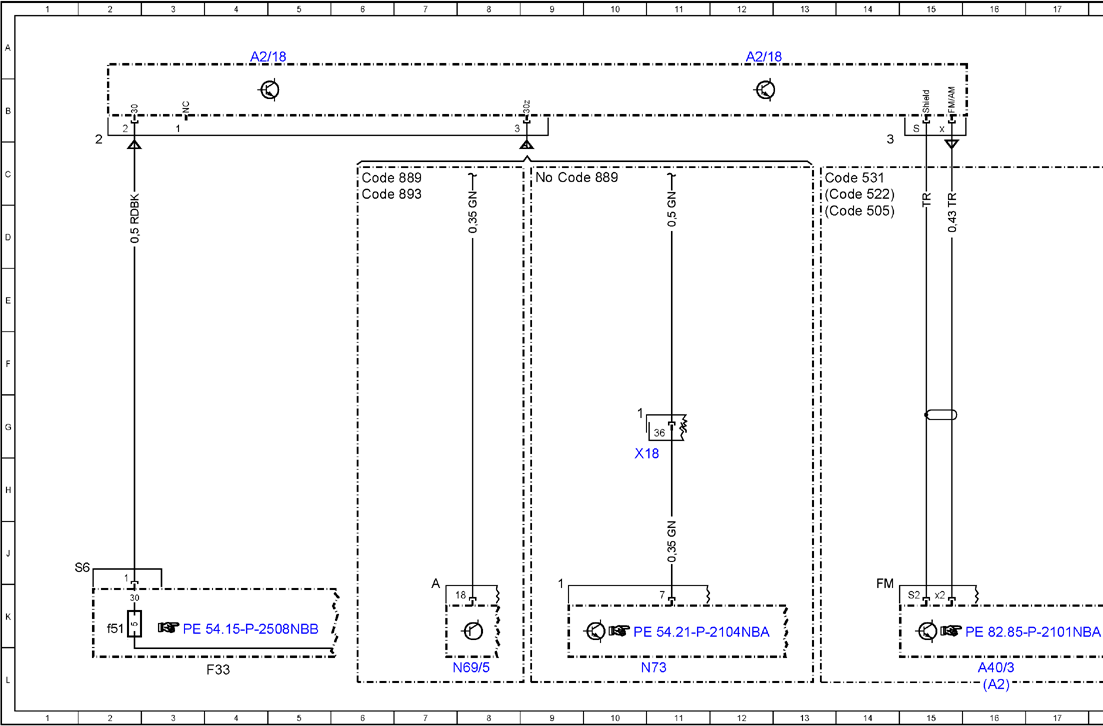

Wiring Diagram For Antenna Module - PE82.62-P-2103-97NBA
Model 166 as of model year 2016 A2/18, A2/35, A2/39, A2/41, A2/52, A2/53, A2/61, A2/128, A6/1, A28/3, Sheet 1
Model 292 A2/18, A2/35, A2/39, A2/41, A2/52, A2/53, A2/61, A2/128, A6/1, A28/3, Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A2 | Radio | 16L |
| A2 | Radio | 23L |
| A2 | Radio | 62L |
| A2 | Radio | 74L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 70A |
| A2/155 | Telephone and stationary heater antenna changeover switch | 83A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 4A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 12A |
| A2/35 | Trunk KEYLESS GO antenna | 34A |
| A2/39 | Left rear door KEYLESS GO antenna | 38A |
| A2/41 | Right rear door KEYLESS GO antenna | 43A |
| A2/5 | Global positioning system antenna splitter | 21A |
| A2/5 | Global positioning system antenna splitter | 27A |
| A2/52 | Emergency call system antenna | 48A |
| A2/61 | Vehicle interior KEYLESS GO antenna | 32A |
| A28/11 | Multifunction antenna | 19L |
| A28/11 | Multifunction antenna | 65L |
| A28/11 | Multifunction antenna | 81L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 78L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 54A |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 64A |
| A40/3 | COMAND control unit | 16L |
| A40/3 | COMAND control unit | 23L |
| A40/3 | COMAND control unit | 62L |
| A40/3 | COMAND control unit | 74L |
| A6/1 | Stationary heater radio remote control receiver | 85L |
| Code 348 | Emergency call/assistance system | 26C |
| Code 348 | Emergency call/assistance system | 45A |
| Code 350 | Ecall Europe emergency call system | 45B |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 83F |
| Code 386 | Comfort telephony | 51A |
| Code 386 | Comfort telephony | 83E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 13D |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 72F |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 59F |
| Code 522 | Audio 20 radio | 13C |
| Code 522 | Audio 20 radio | 21C |
| Code 522 | Audio 20 radio | 72F |
| Code 522 | Audio 20 radio | 59F |
| Code 531 | COMAND APS | 13C |
| Code 531 | COMAND APS | 21C |
| Code 531 | COMAND APS | 72E |
| Code 531 | COMAND APS | 59E |
| Code 889 | KEYLESS-GO | 6C |
| Code 889 | KEYLESS-GO | 30A |
| Code 889 | KEYLESS-GO | 36A |
| Code 889 | KEYLESS-GO | 41A |
| Code 889 | KEYLESS-GO | 9C |
| Code 893 | KEYLESS-GO start function | 6C |
| Code 893 | KEYLESS-GO start function | 30A |
| Code B24 | Remote control for stationary heater | 67A |
| Code B54 | Live Traffic Information | 45A |
| F33 | Battery compartment prefuse box | 4L |
| F33f51 | Fuse 51 | 2K |
| F4 | Rear fuse box | 56L |
| F4 | Rear fuse box | 70L |
| F4f104 | Fuse 104 | 55K |
| F4f133 | Fuse 133 | 69L |
| N112/2 | Telematics services communication module | 48L |
| N123/4 | Emergency call system control unit | 28L |
| N123/4 | Emergency call system control unit | 49L |
| N69/5 | KEYLESS-GO control unit | 8L |
| N69/5 | KEYLESS-GO control unit | 33L |
| N69/5 | KEYLESS-GO control unit | 44L |
| N69/5 | KEYLESS-GO control unit | 38L |
| N73 | Electronic ignition switch control unit | 11L |
| U154 | Valid for 166.0 | 70H |
| U155 | Valid for 166.8 | 70G |
| U215 | Valid for model series 292 | 70G |
| W17/1 | Left rear seat ground point | 56F |
| W17/1 | Left rear seat ground point | 71H |
| W6 | Inner left D-pillar ground point | 71G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 11H |
| X237/1 | Mobile phone contact plate | 53L |
| X237/1x1 | Mobile phone contact plate electrical connection | 53J |
| X29/6 | Center console electrical connector | 32H |
| X35/3 | Left rear door electrical connector | 38H |
| X35/4 | Right rear door electrical connector | 42H |
| X39/37 | Mobile phone electrical connector | 53F |
| Z100/5 | Wake-up signal connector sleeve 2 | 60E |
| Z100/5 | Wake-up signal connector sleeve 2 | 77E |
