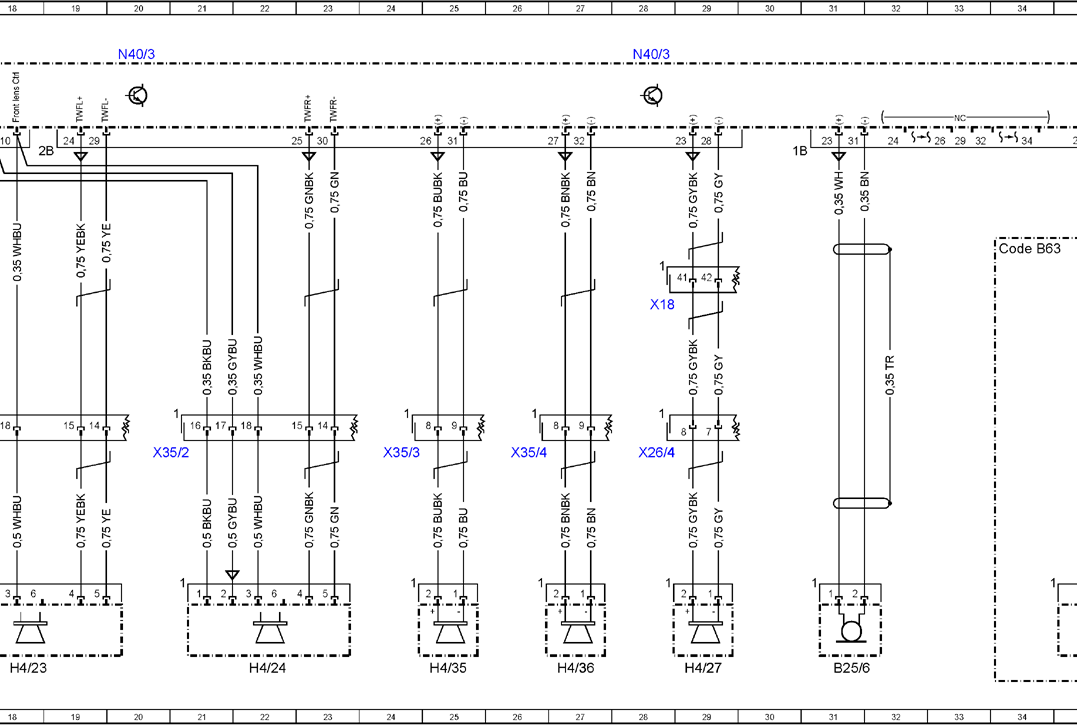

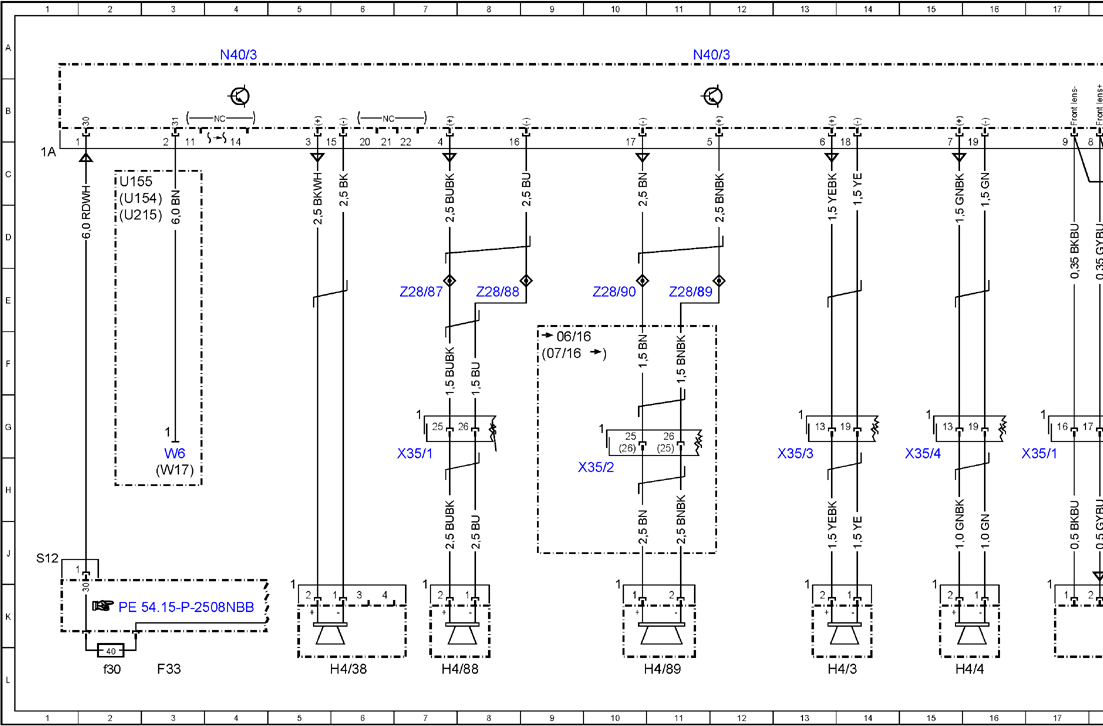

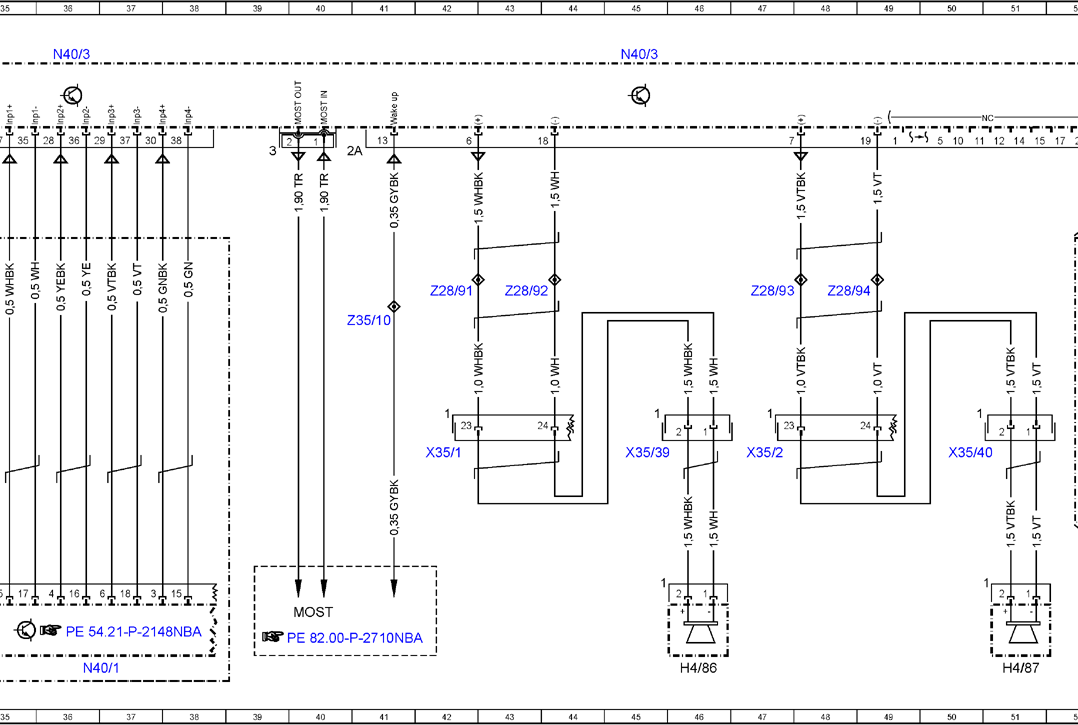

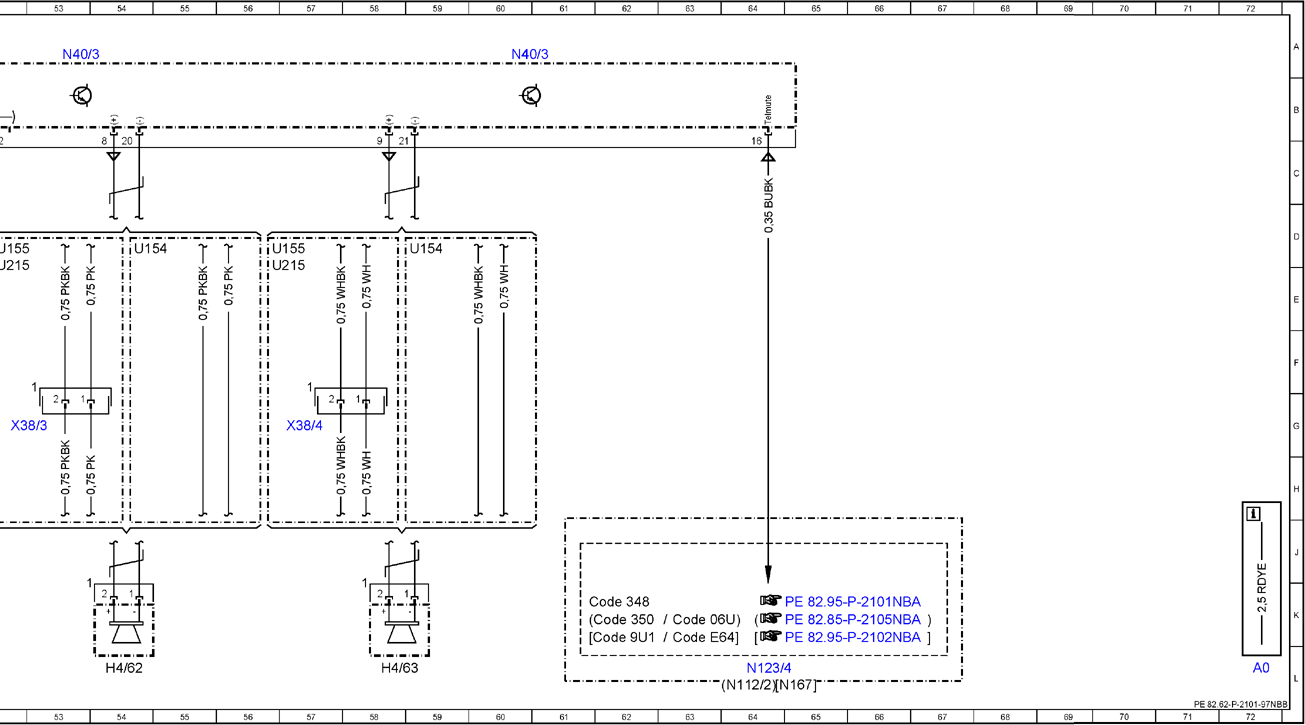

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97NBB
Model 166 as of model year 2016 with code 811 (High-End sound system) except code 810 (Premium sound system) Control unit N40/3
Model 292 with code 811 (High-End sound system) except code 810 (Premium sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| B25/6 | Sound system microphone | 31L |
| Code 06U | Mercedes connect me basic services | 63K |
| Code 348 | Emergency call/assistance system | 61K |
| Code 350 | Ecall Europe emergency call system | 61K |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 61K |
| Code B63 | AMG eSound | 34D |
| Code E64 | ECALL RUSSIA (GLONASS) | 63K |
| F33 | Battery compartment prefuse box | 3L |
| F33f30 | Fuse 30 | 2L |
| H4/23 | Left front door speaker, mirror triangle | 18L |
| H4/24 | Right front door speaker, mirror triangle | 22L |
| H4/27 | Center instrument panel speaker | 29L |
| H4/3 | Left rear door speaker | 13L |
| H4/35 | Left rear door tweeter | 25L |
| H4/36 | Right rear door tweeter | 27L |
| H4/38 | Rear woofer | 6L |
| H4/4 | Right rear door speaker | 16L |
| H4/62 | Left rear surround speaker | 54L |
| H4/63 | Right rear surround speaker | 58L |
| H4/86 | Left front door midrange speaker | 46L |
| H4/87 | Right front door midrange speaker | 51L |
| H4/88 | Left front door woofer | 7L |
| H4/89 | Right front door woofer | 11L |
| N112/2 | Telematics services communication module | 64L |
| N123/4 | Emergency call system control unit | 64L |
| N167 | E-Call Russia (GLONASS) control unit | 65L |
| N40/1 | Engine sound control unit | 36L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 11A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 45A |
| N40/3 | Sound system amplifier control unit | 53A |
| N40/3 | Sound system amplifier control unit | 60A |
| U154 | Valid for 166.0 | 2C |
| U154 | Valid for 166.0 | 59D |
| U154 | Valid for 166.0 | 54D |
| U155 | Valid for 166.8 | 2C |
| U155 | Valid for 166.8 | 56D |
| U155 | Valid for 166.8 | 52D |
| U215 | Valid for model series 292 | 2D |
| U215 | Valid for model series 292 | 52E |
| U215 | Valid for model series 292 | 56E |
| W17 | Right rear seat ground point | 3H |
| W6 | Inner left D-pillar ground point | 3H |
| X18 | Vehicle interior and harness for taillamp electrical connector | 28E |
| X26/4 | Cockpit adapter wiring harness electrical connector | 28H |
| X35/1 | Left front door electrical connector | 7H |
| X35/1 | Left front door electrical connector | 17H |
| X35/1 | Left front door electrical connector | 42H |
| X35/2 | Right front door electrical connector | 10H |
| X35/2 | Right front door electrical connector | 21H |
| X35/2 | Right front door electrical connector | 47H |
| X35/3 | Left rear door electrical connector | 13H |
| X35/3 | Left rear door electrical connector | 24H |
| X35/39 | Left front door midrange speaker electrical connector | 45H |
| X35/4 | Right rear door electrical connector | 15H |
| X35/4 | Right rear door electrical connector | 26H |
| X35/40 | Right front door midrange speaker electrical connector | 50H |
| X38/3 | Left surround speaker electrical intermediate connector | 53G |
| X38/4 | Right surround speaker electrical intermediate connector | 57G |
| Z28/87 | Left front door subwoofer/woofer connector sleeve (+) | 7E |
| Z28/88 | Left front door subwoofer/woofer connector sleeve (-) | 8E |
| Z28/89 | Right front door subwoofer/woofer connector sleeve (+) | 11E |
| Z28/90 | Right front door subwoofer/woofer connector sleeve (-) | 10E |
| Z28/91 | Left front door midrange speaker connector sleeve (+) | 42E |
| Z28/92 | Left front door midrange speaker connector sleeve (-) | 43E |
| Z28/93 | Right front door midrange speaker connector sleeve (+) | 47E |
| Z28/94 | Right front door midrange speaker connector sleeve (-) | 48E |
| Z35/10 | MOST wake-up signal connector sleeve | 41E |
