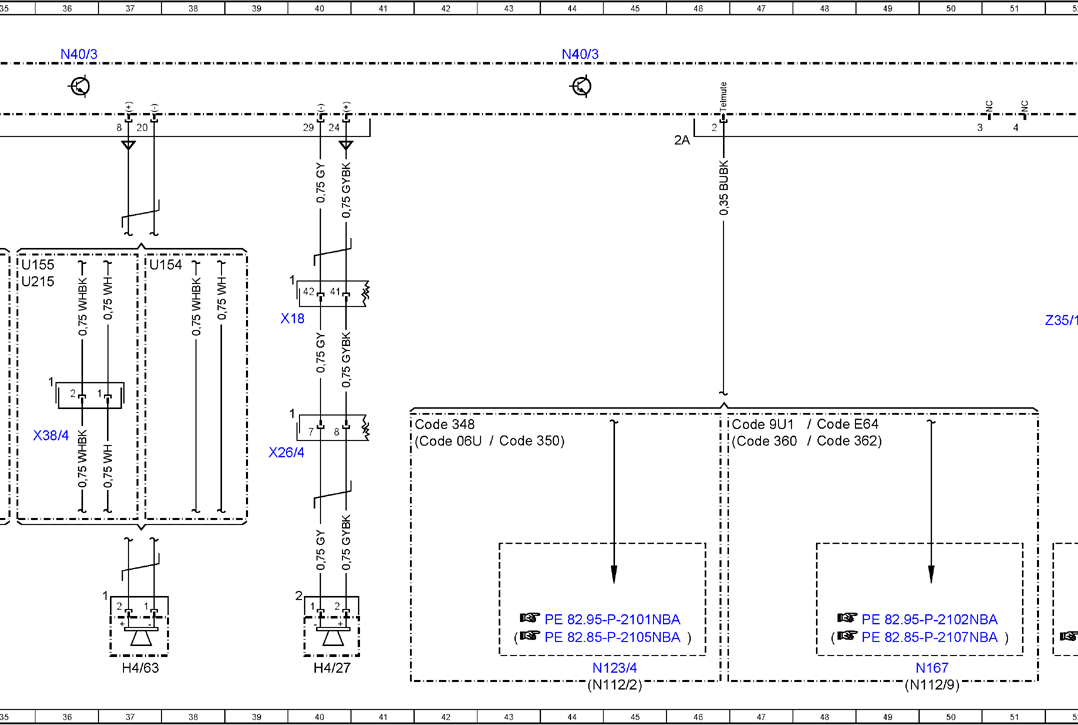

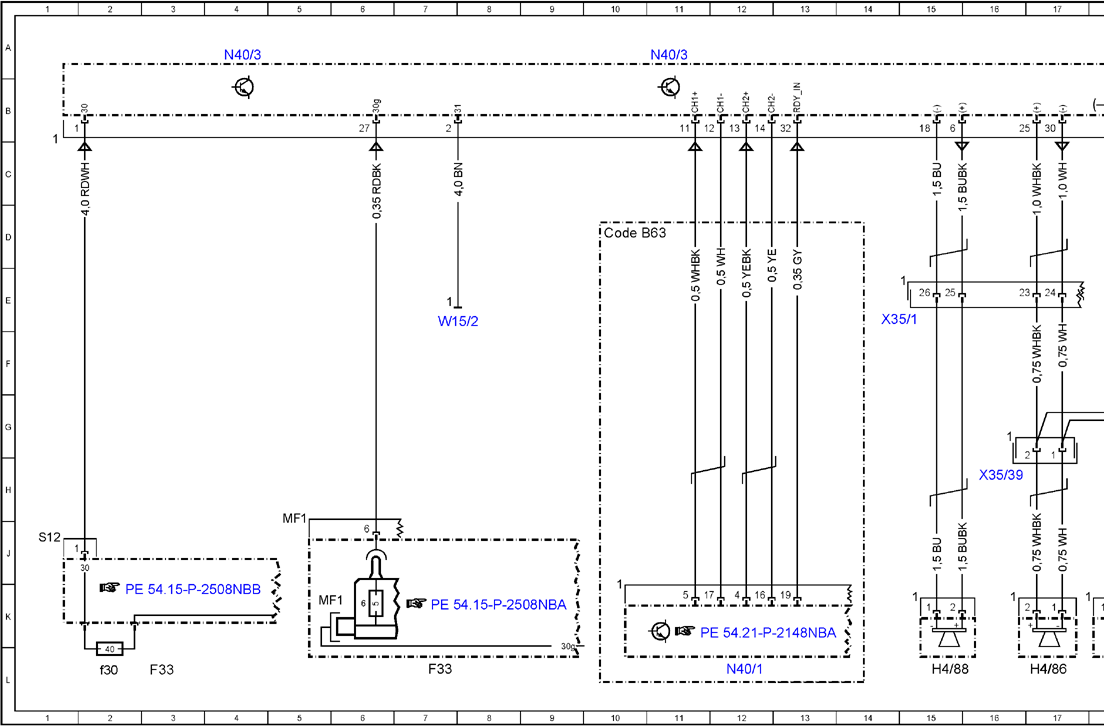

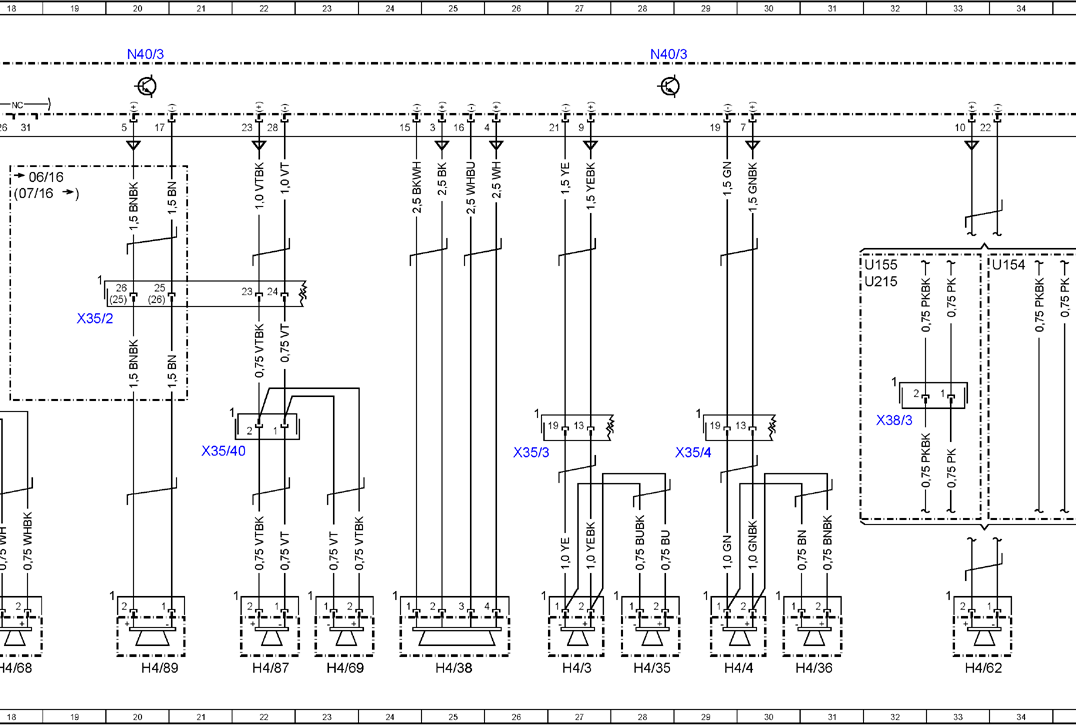

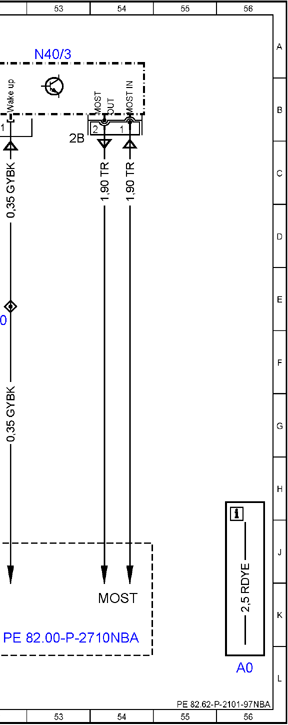

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97NBA
Model 166 as of model year 2016 with code 810 (Premium sound system) except code 811 (High-End sound system) Control unit N40/3
Model 292 with code 810 (Premium sound system) except code 811 (High-End sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| Code 06U | Mercedes connect me basic services | 42G |
| Code 348 | Emergency call/assistance system | 42G |
| Code 350 | Ecall Europe emergency call system | 43G |
| Code 360 | HERMES UMTS | 47G |
| Code 362 | HERMES LTE | 48G |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 47G |
| Code B63 | AMG eSound | 10D |
| Code E64 | ECALL RUSSIA (GLONASS) | 48G |
| F33 | Battery compartment prefuse box | 3L |
| F33 | Battery compartment prefuse box | 7L |
| F33MF1 | Multiple fuse 1 | 6K |
| F33f30 | Fuse 30 | 2L |
| H4/27 | Center instrument panel speaker | 40L |
| H4/3 | Left rear door speaker | 27L |
| H4/35 | Left rear door tweeter | 28L |
| H4/36 | Right rear door tweeter | 31L |
| H4/38 | Rear woofer | 25L |
| H4/4 | Right rear door speaker | 29L |
| H4/62 | Left rear surround speaker | 33L |
| H4/63 | Right rear surround speaker | 37L |
| H4/68 | Left front door sound system tweeter | 18L |
| H4/69 | Right front door sound system tweeter | 23L |
| H4/86 | Left front door midrange speaker | 17L |
| H4/87 | Right front door midrange speaker | 22L |
| H4/88 | Left front door woofer | 15L |
| H4/89 | Right front door woofer | 20L |
| N112/2 | Telematics services communication module | 44L |
| N112/9 | HERMES control unit | 49L |
| N123/4 | Emergency call system control unit | 45L |
| N167 | E-Call Russia (GLONASS) control unit | 50L |
| N40/1 | Engine sound control unit | 12L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 11A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 44A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 53A |
| U154 | Valid for 166.0 | 37E |
| U154 | Valid for 166.0 | 34E |
| U155 | Valid for 166.8 | 32E |
| U155 | Valid for 166.8 | 35E |
| U215 | Valid for model series 292 | 32E |
| U215 | Valid for model series 292 | 35E |
| W15/2 | Left footwell ground point | 7E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 40E |
| X26/4 | Cockpit adapter wiring harness electrical connector | 39H |
| X35/1 | Left front door electrical connector | 14E |
| X35/2 | Right front door electrical connector | 19E |
| X35/3 | Left rear door electrical connector | 26H |
| X35/39 | Left front door midrange speaker electrical connector | 16H |
| X35/4 | Right rear door electrical connector | 29H |
| X35/40 | Right front door midrange speaker electrical connector | 21G |
| X38/3 | Left surround speaker electrical intermediate connector | 32G |
| X38/4 | Right surround speaker electrical intermediate connector | 36G |
| Z35/10 | MOST wake-up signal connector sleeve | 52E |
