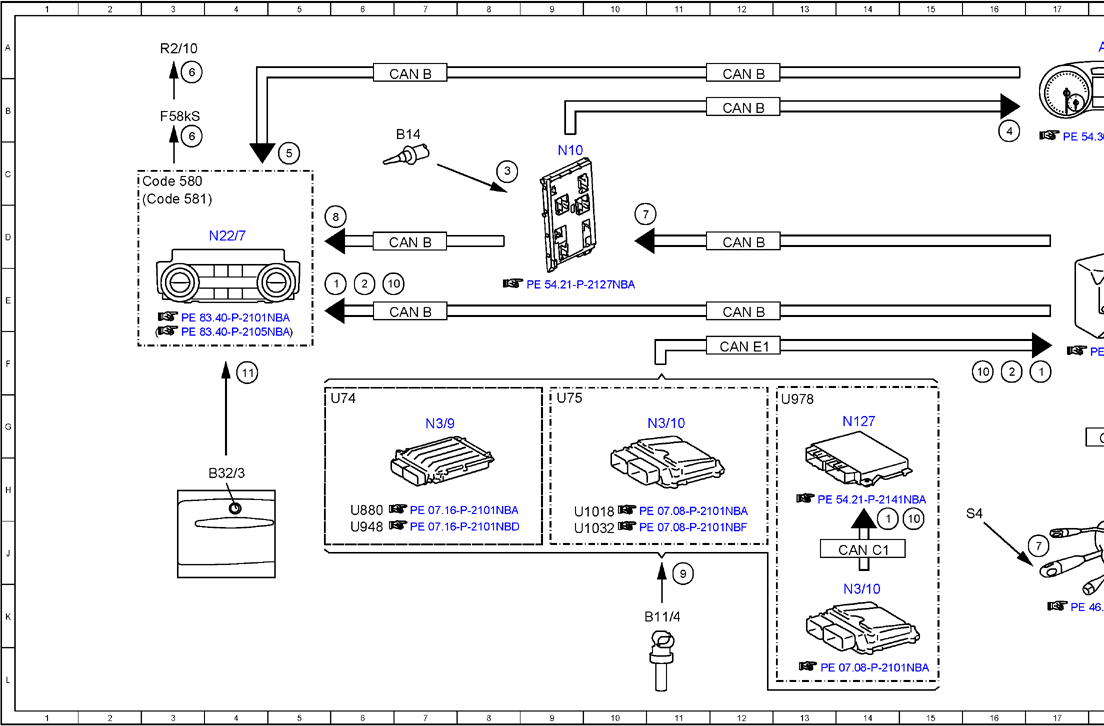

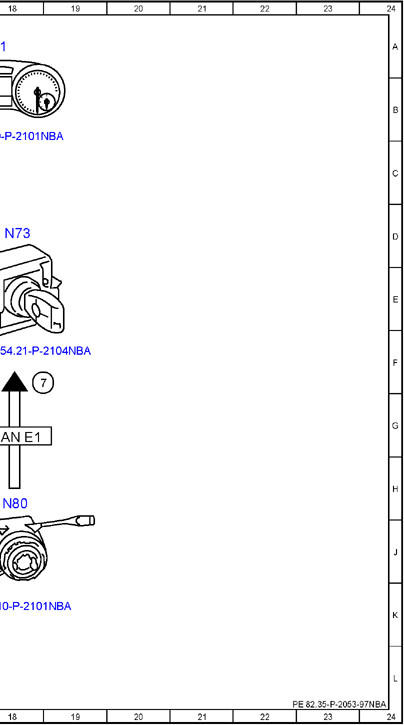

Electrical Function Schematic For Heated Wiper Park Position - PE82.35-P-2053-97NBA
Model 166 as of model year 2016
Model 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 17F |
| 1 | Engine running, signal | 6E |
| 1 | Engine running, signal | 14J |
| 10 | Coolant temperature, signal | 16F |
| 10 | Coolant temperature, signal | 6E |
| 10 | Coolant temperature, signal | 15J |
| 11 | Sun sensor, signal | 4F |
| 2 | Drivetrain operational, signal | 16F |
| 2 | Drivetrain operational, signal | 6E |
| 3 | Outside temperature sensor, signal | 8C |
| 4 | Outside temperature, signal | 16B |
| 5 | Displayed outside temperature, signal | 5C |
| 6 | Wiper park position heater, actuation | 3A |
| 6 | Wiper park position heater, actuation | 3B |
| 7 | Combination switch, status | 10D |
| 7 | Combination switch, status | 17J |
| 7 | Combination switch, status | 18F |
| 8 | Wiper status, signal | 6D |
| 9 | Coolant temperature sensor, signal | 11J |
| A1 | Instrument cluster | 18A |
| B11/4 | Coolant temperature sensor | 11K |
| B14 | Outside temperature sensor | 7B |
| B32/3 | Sun sensor | 4H |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 12B |
| CAN B | Interior CAN | 12A |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 7A |
| CAN B | Interior CAN | 7E |
| CAN C1 | Engine CAN | 14J |
| CAN E1 | Chassis CAN 1 | 12F |
| CAN E1 | Chassis CAN 1 | 18G |
| Code 580 | Air conditioning | 3C |
| Code 581 | Automatic air conditioning | 3C |
| F58kS | Wiper park position heater relay | 3B |
| N10 | SAM control unit | 9C |
| N127 | Drivetrain control unit | 14G |
| N22/7 | Automatic air conditioning control and operating unit | 4D |
| N3/10 | ME-SFI [ME] control unit | 11G |
| N3/10 | ME-SFI [ME] control unit | 14K |
| N3/9 | CDI control unit | 7G |
| N73 | Electronic ignition switch control unit | 18D |
| N80 | Steering column module control unit | 18H |
| R2/10 | Wiper park heater | 3A |
| S4 | Combination switch | 16H |
| U1018 | Valid for gasoline engine 276 | 9H |
| U1032 | Valid for engine 278 and 157 | 9J |
| U74 | Valid for diesel engines | 5G |
| U75 | Valid for gasoline engines | 9G |
| U880 | Valid for engine 642 | 6H |
| U948 | Valid for diesel engine 651 | 6J |
| U978 | Valid for hybrid drive | 13G |
