Wiring Diagram For Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2127-97NBA
Model 166 as of model year 2016

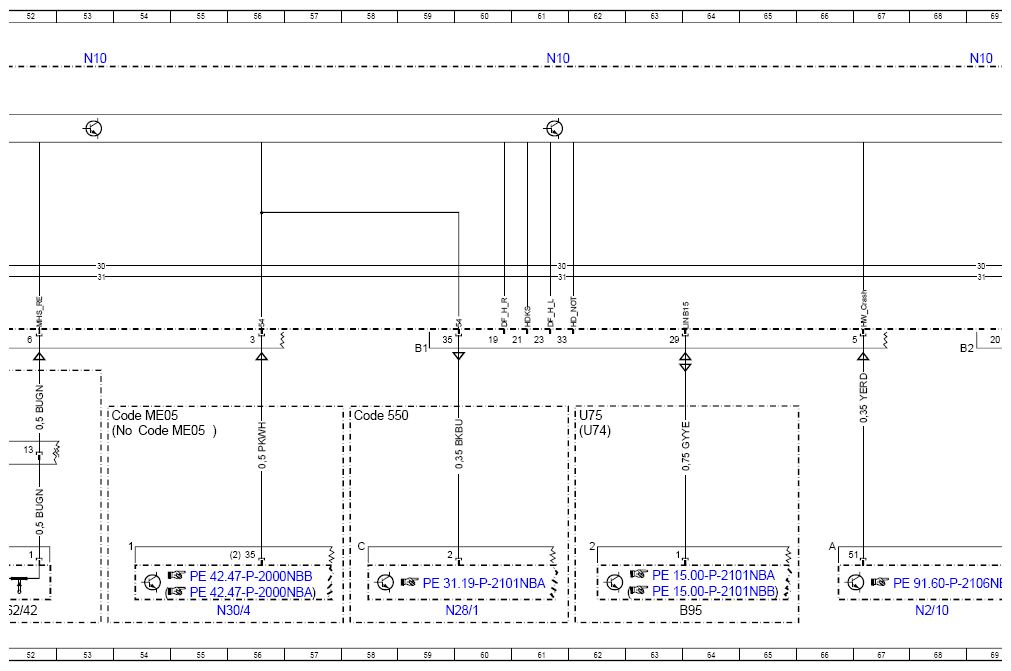

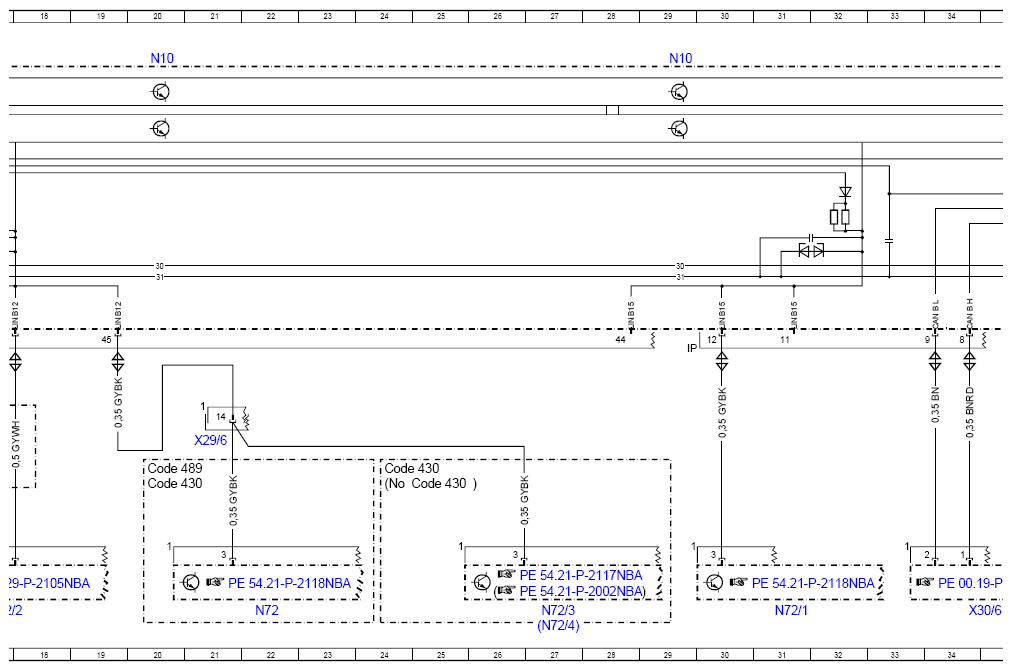

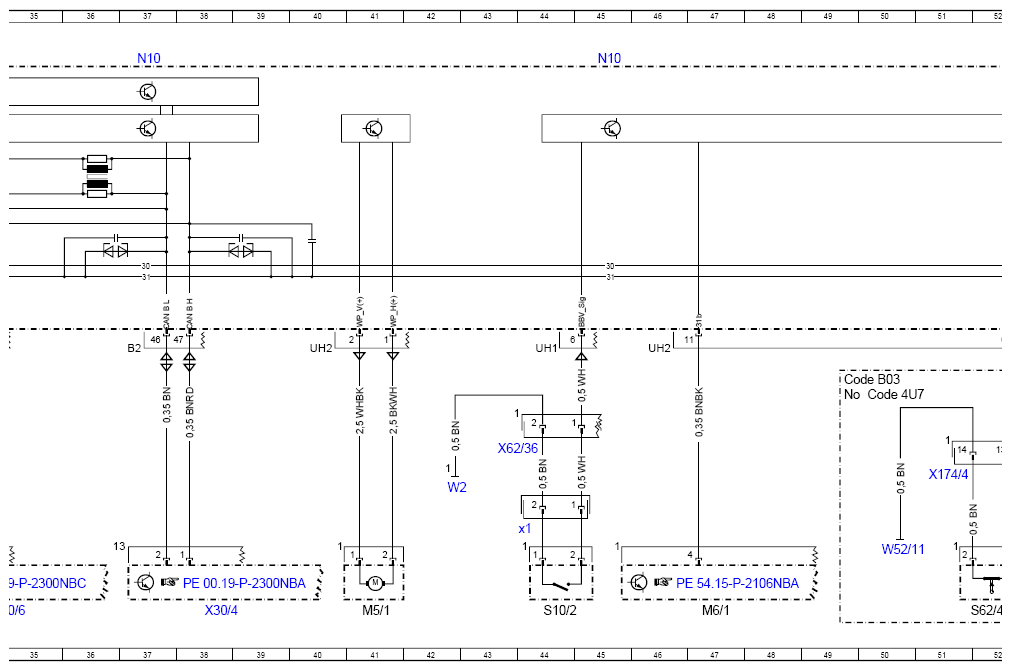

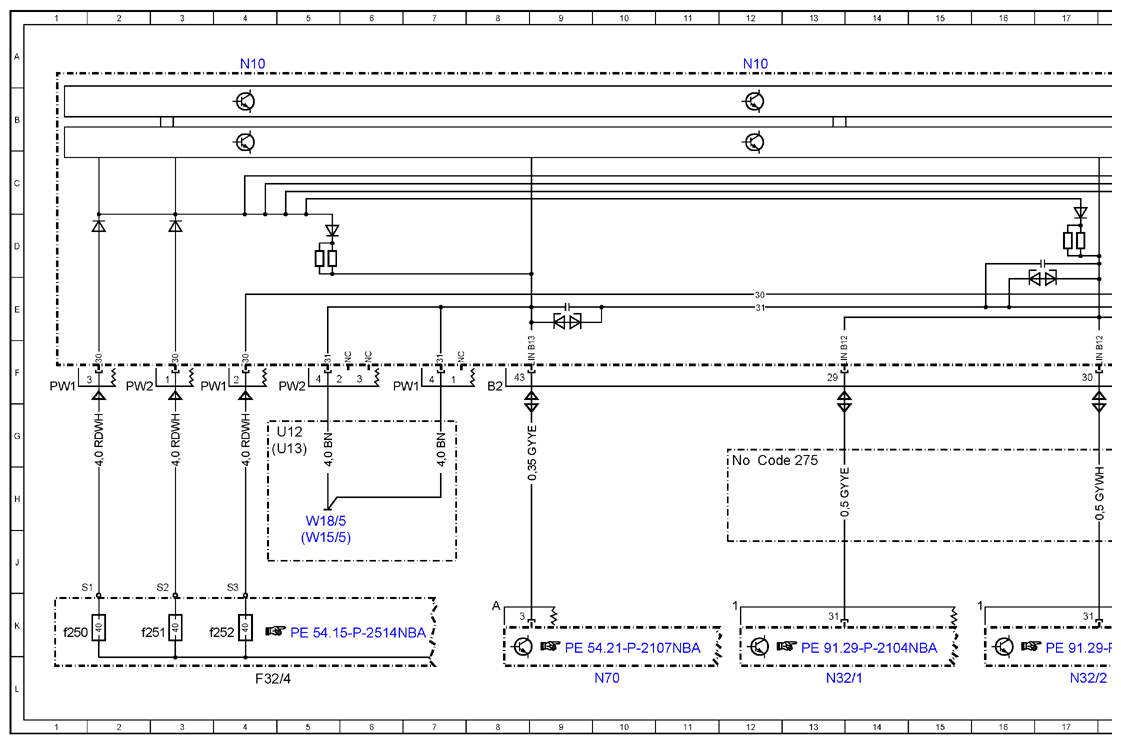

Control unit N10, Sheet 1
Model 292
Control unit N10, Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 80L |
| B95 | Battery sensor | 64L |
| Code 275 | Memory package | 12G |
| Code 430 | On-road/off-road package | 20J |
| Code 430 | On-road/off-road package | 24H |
| Code 430 | On-road/off-road package | 24J |
| Code 489 | AIRMATIC | 20H |
| Code 4U7 | Start/stop voltage dip protection | 50G |
| Code 550 | Trailer hitch | 58G |
| Code B03 | ECO start/stop function | 49G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 53G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 54H |
| F32/4 | Interior prefuse box | 4L |
| F32/4f250 | Fuse 250 | 1K |
| F32/4f251 | Fuse 251 | 3K |
| F32/4f252 | Fuse 252 | 4K |
| M14/10 | Tank cap central locking actuator | 71L |
| M5/1 | Windshield washer system pump | 41L |
| M6/1 | Wiper motor | 47L |
| N10 | SAM control unit | 4A |
| N10 | SAM control unit | 12A |
| N10 | SAM control unit | 20A |
| N10 | SAM control unit | 29A |
| N10 | SAM control unit | 37A |
| N10 | SAM control unit | 45A |
| N10 | SAM control unit | 53A |
| N10 | SAM control unit | 61A |
| N10 | SAM control unit | 69A |
| N2/10 | Supplemental restraint system control unit | 68L |
| N28/1 | Trailer recognition control unit | 59L |
| N30/4 | Electronic Stability Program control unit | 55L |
| N32/1 | Driver seat control unit | 13L |
| N32/2 | Front passenger seat control unit | 17L |
| N70 | Overhead control panel control unit | 10L |
| N72 | Lower control panel control unit | 22L |
| N72/1 | Upper control panel control unit | 31L |
| N72/3 | Off-Road operating panel control unit | 27L |
| N72/4 | Transmission modes control panel | 27L |
| S10/2 | Right front brake wear sensor | 44L |
| S10/2x1 | Right front brake wear sensor electrical connector | 44J |
| S62/42 | Right engine hood contact switch | 52L |
| U12 | Valid for left-hand drive vehicles | 5G |
| U13 | Valid for right-hand drive vehicles | 4G |
| U74 | Valid for diesel engines | 62H |
| U75 | Valid for gasoline engines | 62G |
| W15/5 | Left front footwell ground point | 5J |
| W18/5 | Roof ground point | 5H |
| W2 | Right front ground point at lamp unit | 42J |
| W52/11 | Upper right front longitudinal member ground point | 50K |
| W7 | Right rear center section ground point | 71H |
| X174/4 | Engine compartment/vehicle front electrical connector | 51J |
| X29/6 | Center console electrical connector | 21H |
| X30/4 | Right potential distributor electrical connector (CAN) | 38L |
| X30/6 | Cockpit potential distributor electrical connector (CAN) | 34L |
| X62/36 | BWI [BBV]/rpm right front axle electrical connector | 44H |
