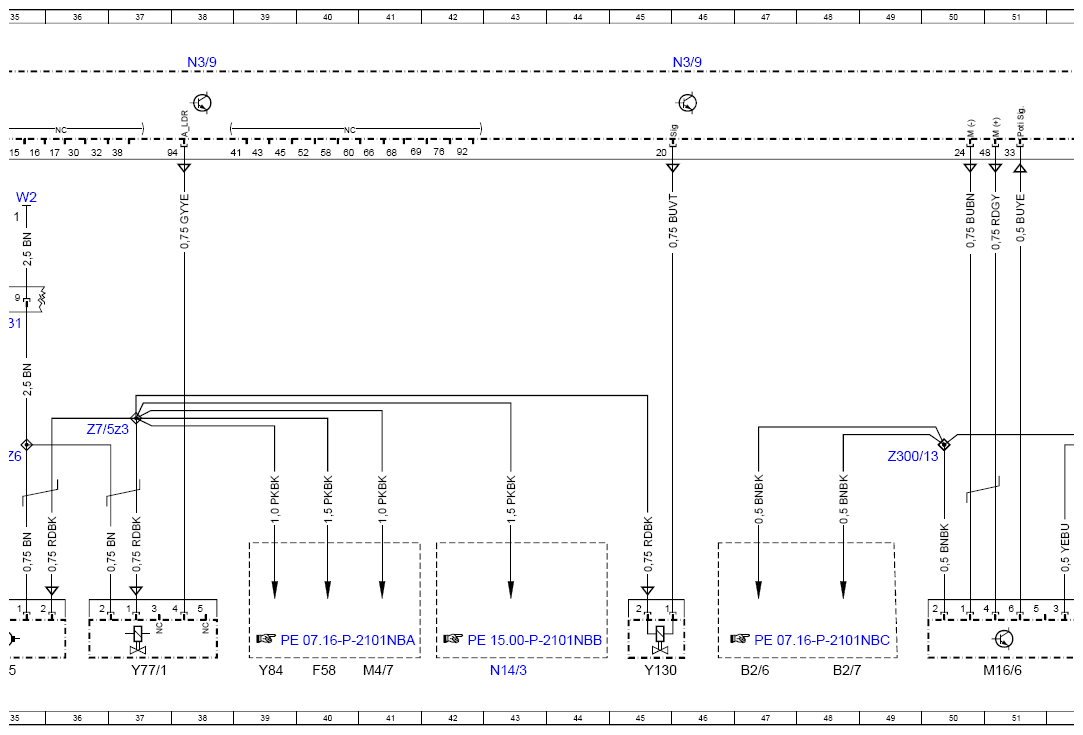

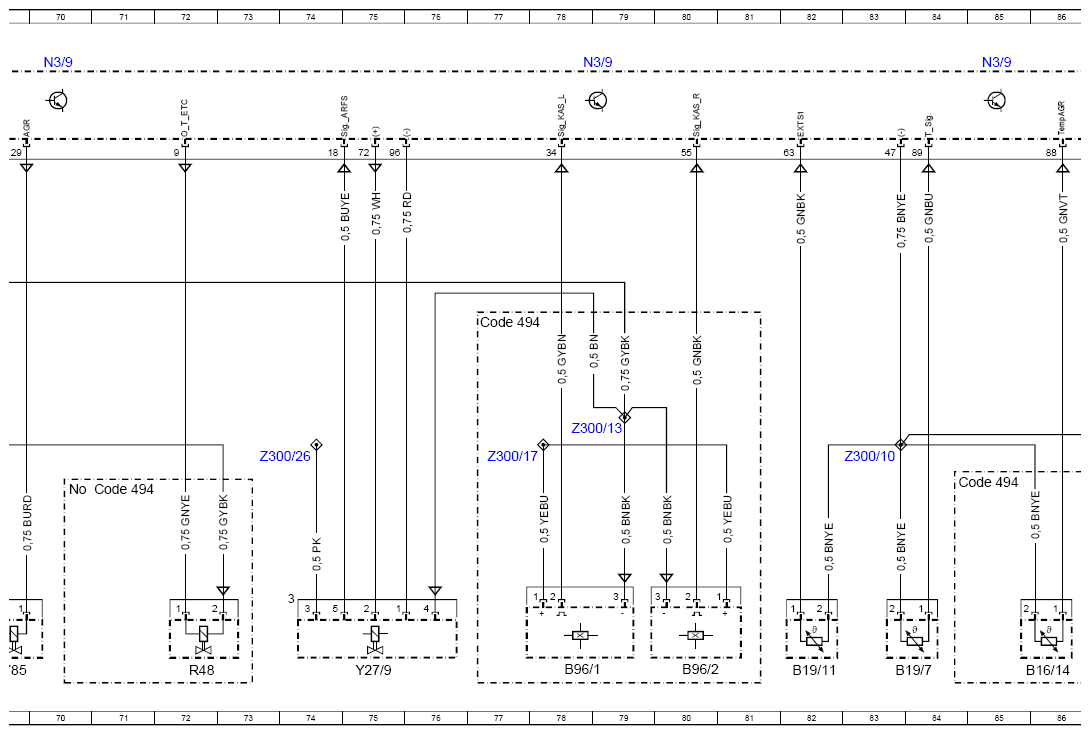

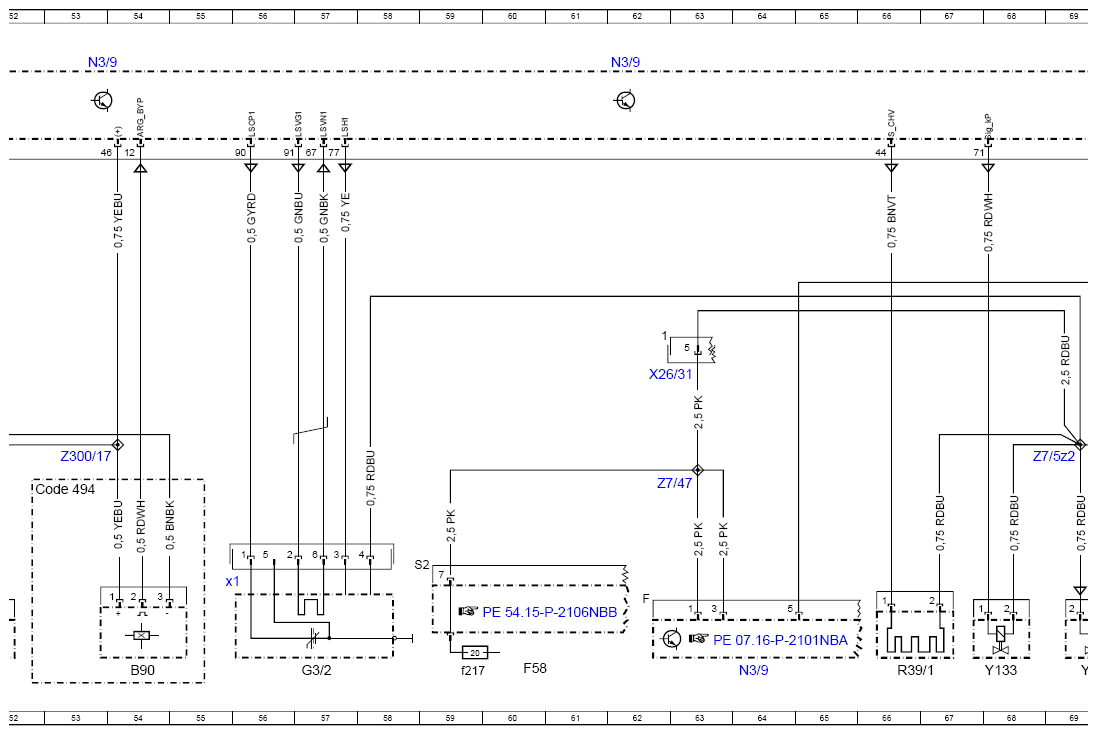

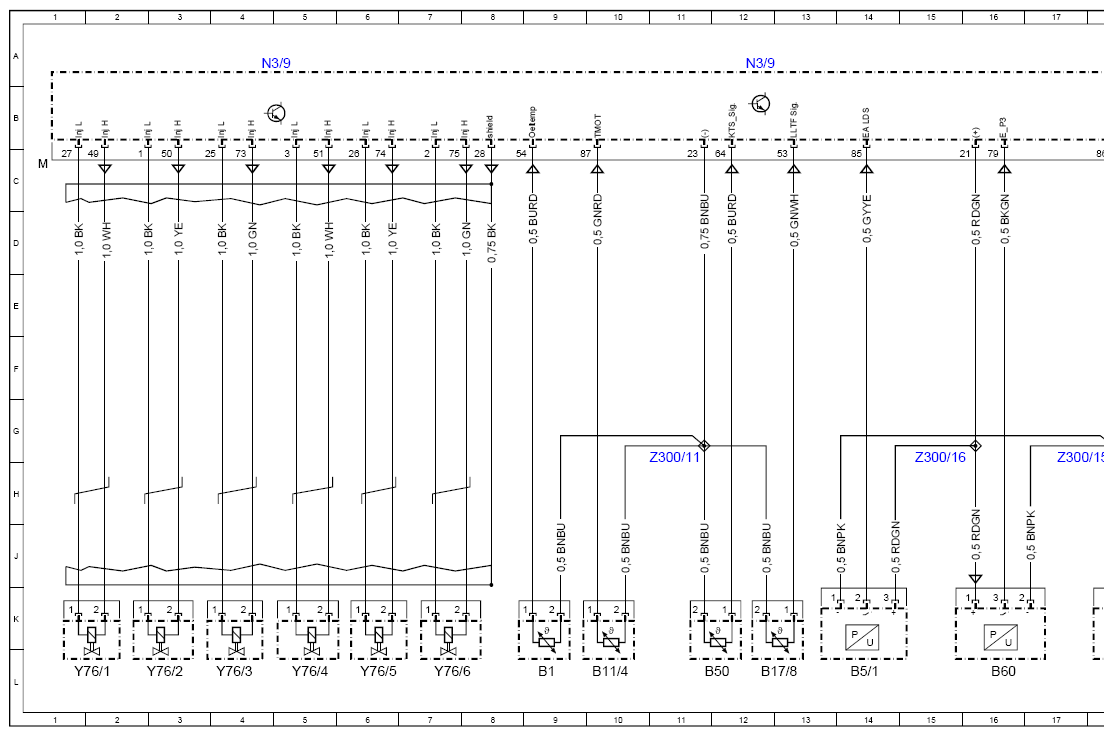

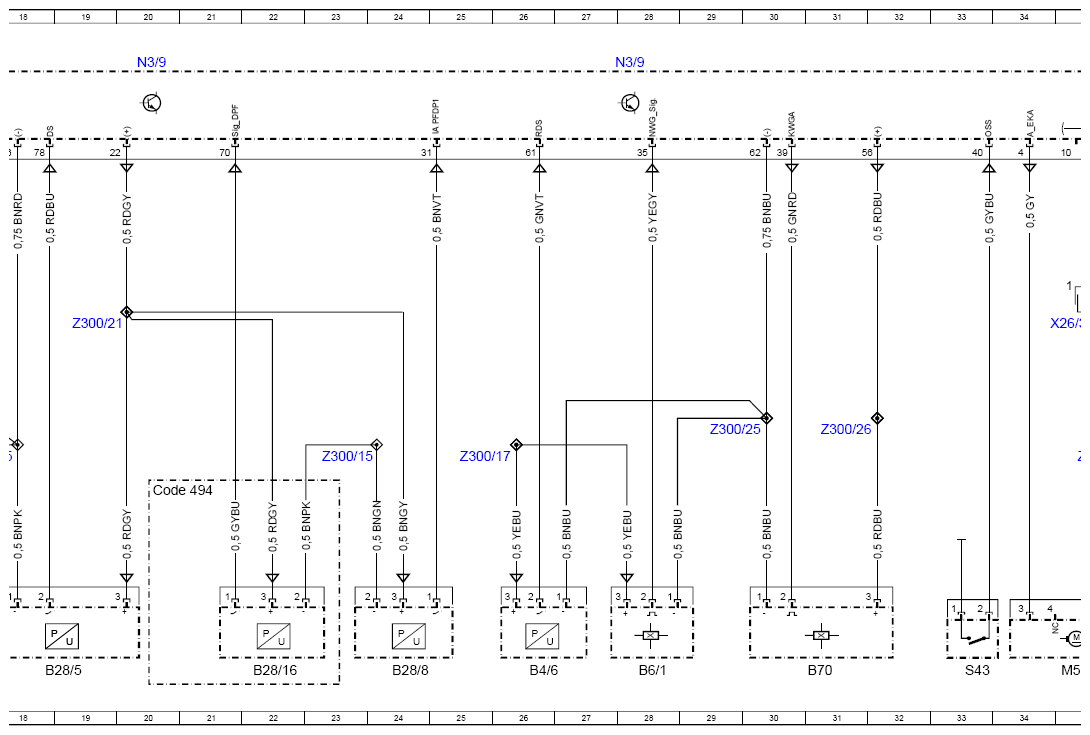

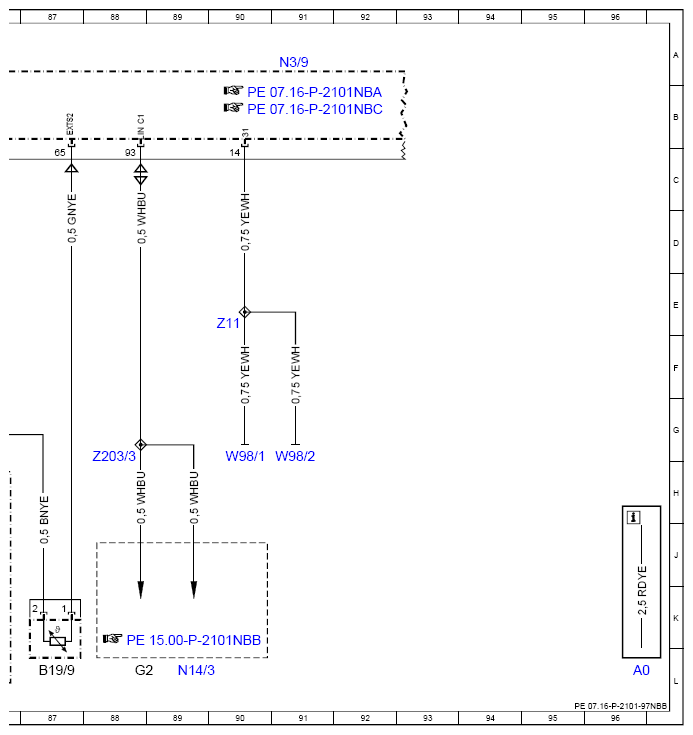

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NBB
Engine 642.8 in model 166 as of model year 2016 Control unit N3/9, engine connector, engine side, sheet 1
Engine 642.8 in model 292 Control unit N3/9, engine connector, engine side, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| B1 | Engine oil temperature sensor | 9L |
| B11/4 | Coolant temperature sensor | 10L |
| B16/14 | Exhaust gas recirculation temperature sensor | 86L |
| B17/8 | Charge air temperature sensor | 12L |
| B19/11 | Temperature sensor upstream of turbocharger | 82L |
| B19/7 | Temperature sensor upstream of catalytic converter | 83L |
| B19/9 | Temperature sensor upstream of diesel particulate filter | 87L |
| B2/6 | Left hot film mass air flow sensor | 47L |
| B2/7 | Right hot film mass air flow sensor | 48L |
| B28/16 | Differential pressure sensor/diesel particulate filter for onboard diagnostics (OBD) | 22L |
| B28/5 | Pressure sensor downstream of air filter | 19L |
| B28/8 | Differential pressure sensor (DPF) | 24L |
| B4/6 | Fuel high-pressure sensor | 26L |
| B5/1 | Boost pressure sensor | 14L |
| B50 | Fuel temperature sensor | 12L |
| B6/1 | Camshaft Hall sensor | 28L |
| B60 | Exhaust pressure sensor | 16L |
| B70 | Crankshaft Hall sensor | 31L |
| B90 | Exhaust gas recirculation cooling bypass flap Hall sensor | 54L |
| B96/1 | Left intake port shutoff Hall sensor | 78L |
| B96/2 | Right intake port shutoff Hall sensor | 80L |
| Code 494 | USA version | 20H |
| Code 494 | USA version | 52H |
| Code 494 | USA version | 84H |
| Code 494 | USA version | 77E |
| Code 494 | USA version | 71H |
| F58 | Engine compartment fuse and relay module | 40L |
| F58 | Engine compartment fuse and relay module | 60L |
| F58f217 | Fuse 217 | 59L |
| G2 | Alternator | 88L |
| G3/2 | Oxygen sensor upstream of catalytic converter | 57L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 55J |
| M16/6 | Throttle valve actuator | 51L |
| M4/7 | Fan motor | 41L |
| M55 | Intake port shutoff actuator motor | 35L |
| N14/3 | Glow output stage | 43L |
| N14/3 | Glow output stage | 89L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 28A |
| N3/9 | CDI control unit | 64L |
| N3/9 | CDI control unit | 38A |
| N3/9 | CDI control unit | 46A |
| N3/9 | CDI control unit | 53A |
| N3/9 | CDI control unit | 62A |
| N3/9 | CDI control unit | 70A |
| N3/9 | CDI control unit | 78A |
| N3/9 | CDI control unit | 85A |
| N3/9 | CDI control unit | 91A |
| R39/1 | Vent line heater element | 66L |
| R48 | Coolant thermostat heating element | 72L |
| S43 | Oil level check switch | 33L |
| W2 | Right front ground point at lamp unit | 35C |
| W98/1 | Shielding 1 ground point | 90H |
| W98/2 | Shielding 2 ground point | 91H |
| X26/31 | Engine/engine compartment electrical connector | 35E |
| X26/31 | Engine/engine compartment electrical connector | 62F |
| Y130 | Engine oil pump valve | 45L |
| Y133 | Coolant pump switchover valve | 68L |
| Y27/9 | Exhaust gas recirculation actuator | 75L |
| Y76/1 | Cylinder 1 fuel injector | 1L |
| Y76/2 | Cylinder 2 fuel injector | 3L |
| Y76/3 | Cylinder 3 fuel injector | 4L |
| Y76/4 | Cylinder 4 fuel injector | 5L |
| Y76/5 | Cylinder 5 fuel injector | 6L |
| Y76/6 | Cylinder 6 fuel injector | 7L |
| Y77/1 | Boost pressure positioner | 37L |
| Y84 | Radiator shutters actuator | 39L |
| Y85 | Exhaust gas recirculation cooler bypass switchover valve | 69L |
| Z11 | Connector sleeve 3 in wiring harness | 90E |
| Z203/3 | Alternator LIN signal connector sleeve | 88G |
| Z300/10 | Connector sleeve/sensor | 83G |
| Z300/11 | Connector sleeve/sensor | 11G |
| Z300/13 | Connector sleeve/sensors | 49G |
| Z300/13 | Connector sleeve/sensors | 79G |
| Z300/15 | Connector sleeve/sensor | 23H |
| Z300/15 | Connector sleeve/sensor | 17G |
| Z300/16 | Connector sleeve/sensor | 15G |
| Z300/17 | Connector sleeve/sensors | 25G |
| Z300/17 | Connector sleeve/sensors | 77G |
| Z300/17 | Connector sleeve/sensors | 53G |
| Z300/21 | Connector sleeve/switch | 19E |
| Z300/25 | Sensor ground line connector sleeve | 29G |
| Z300/26 | Glow plug power supply connector sleeve | 31G |
| Z300/26 | Glow plug power supply connector sleeve | 74G |
| Z6 | Circuit 31 connector sleeve | 35G |
| Z7/47 | Circuit 87D1 connector sleeve | 63H |
| Z7/5z2 | Circuit 87 connector sleeve | 69G |
| Z7/5z3 | Circuit 87 connector sleeve | 36G |
