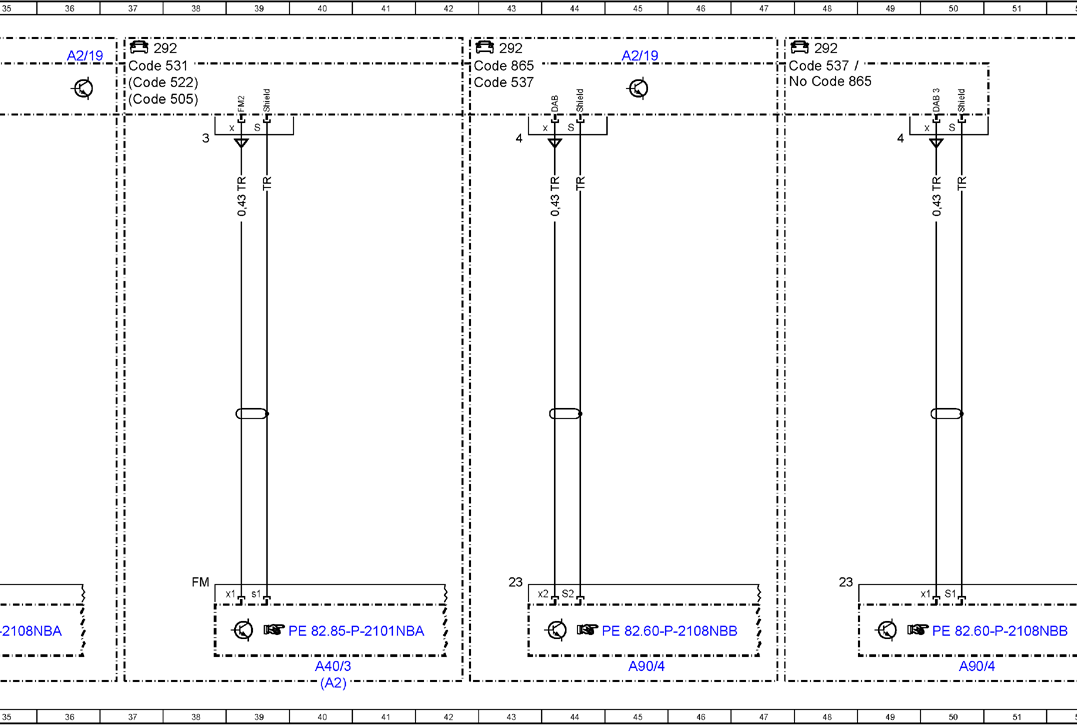

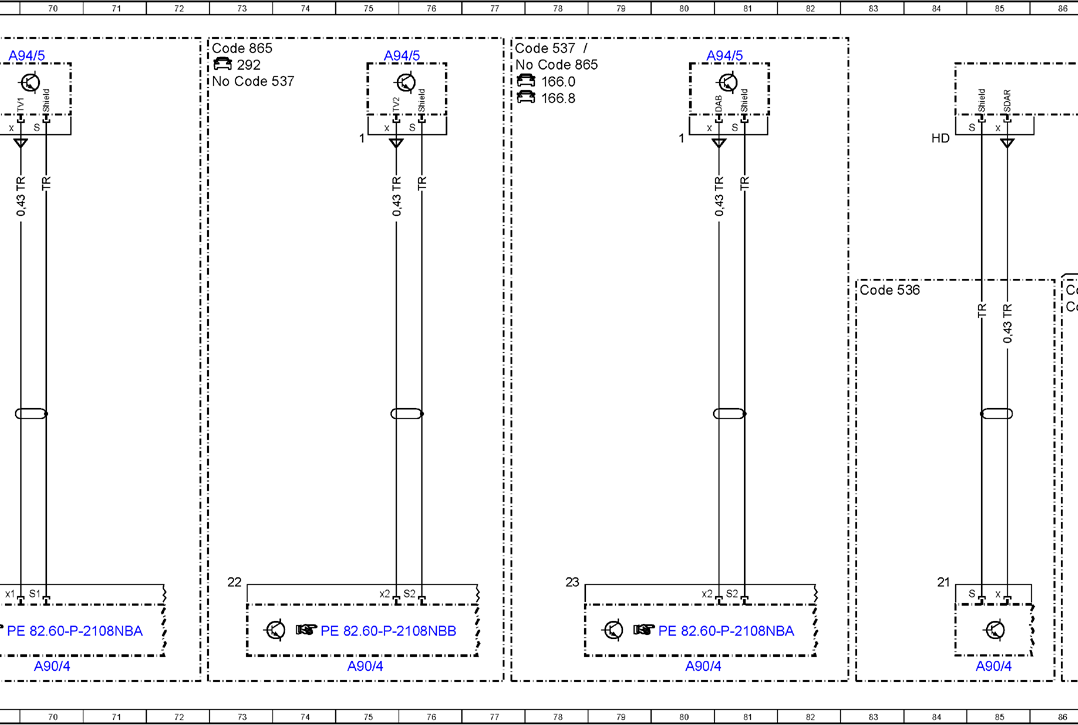

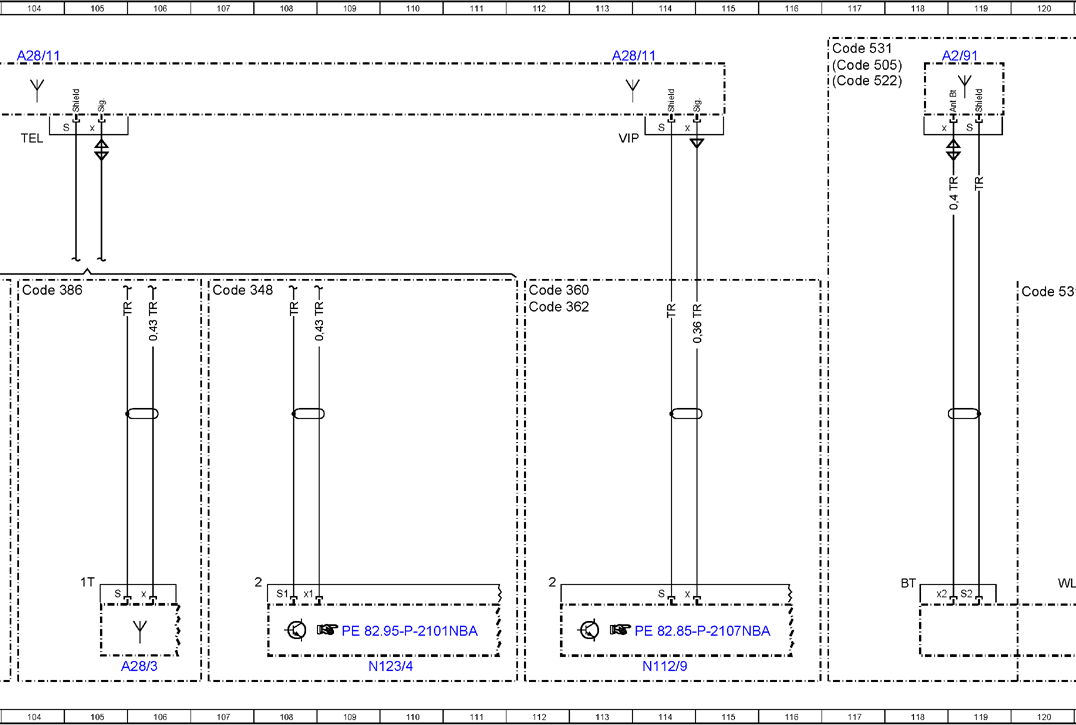

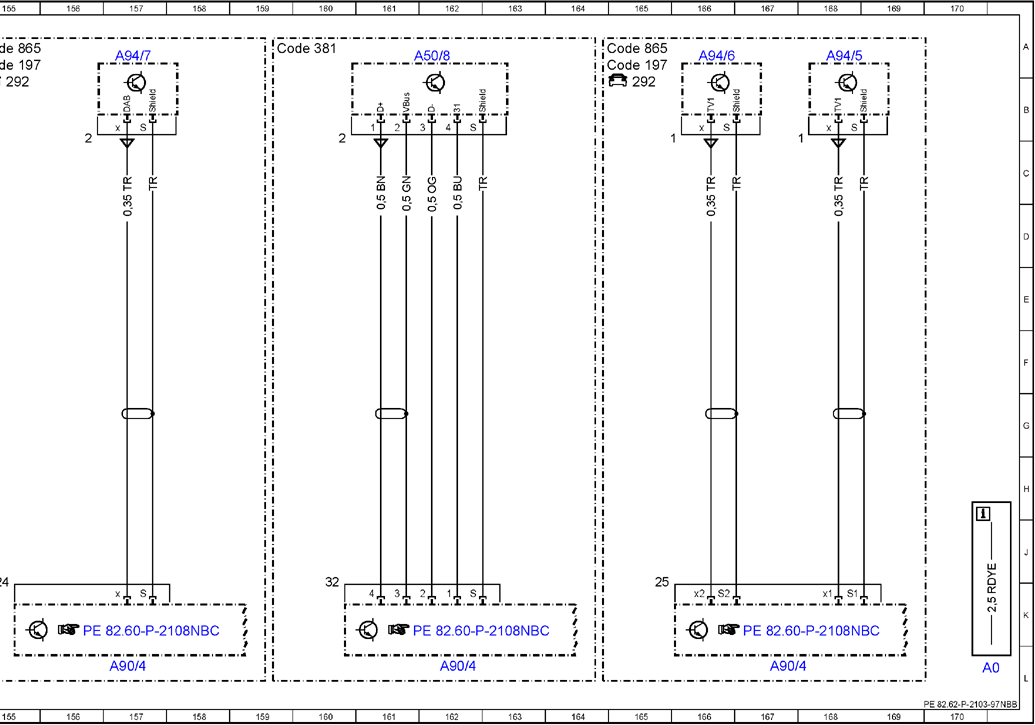

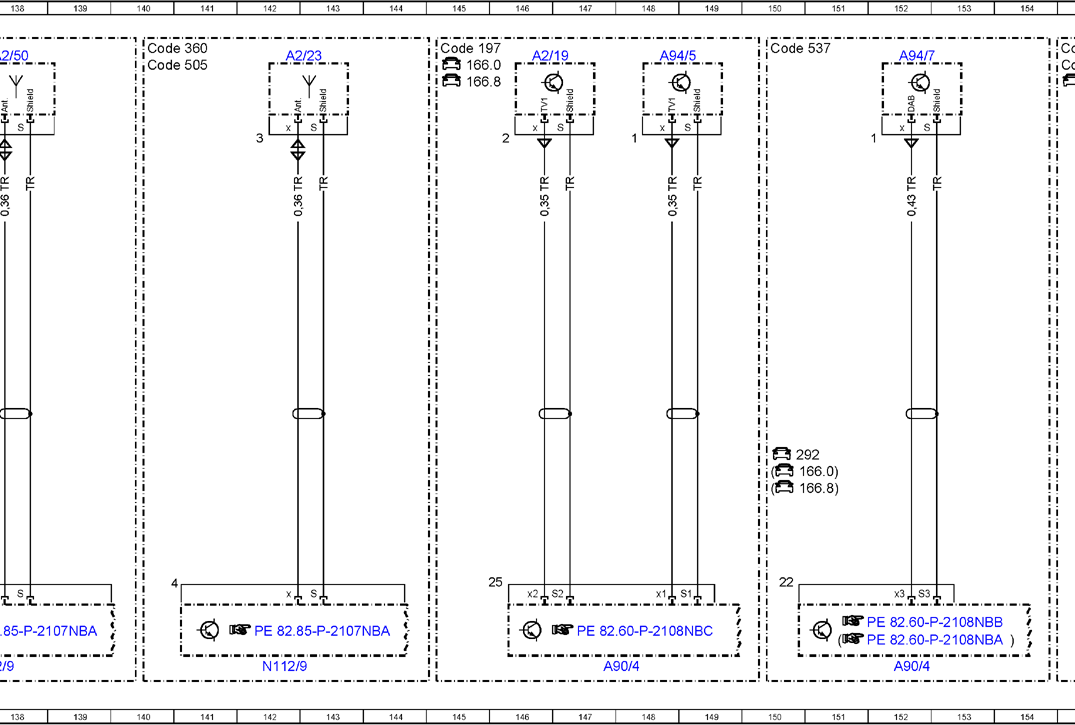

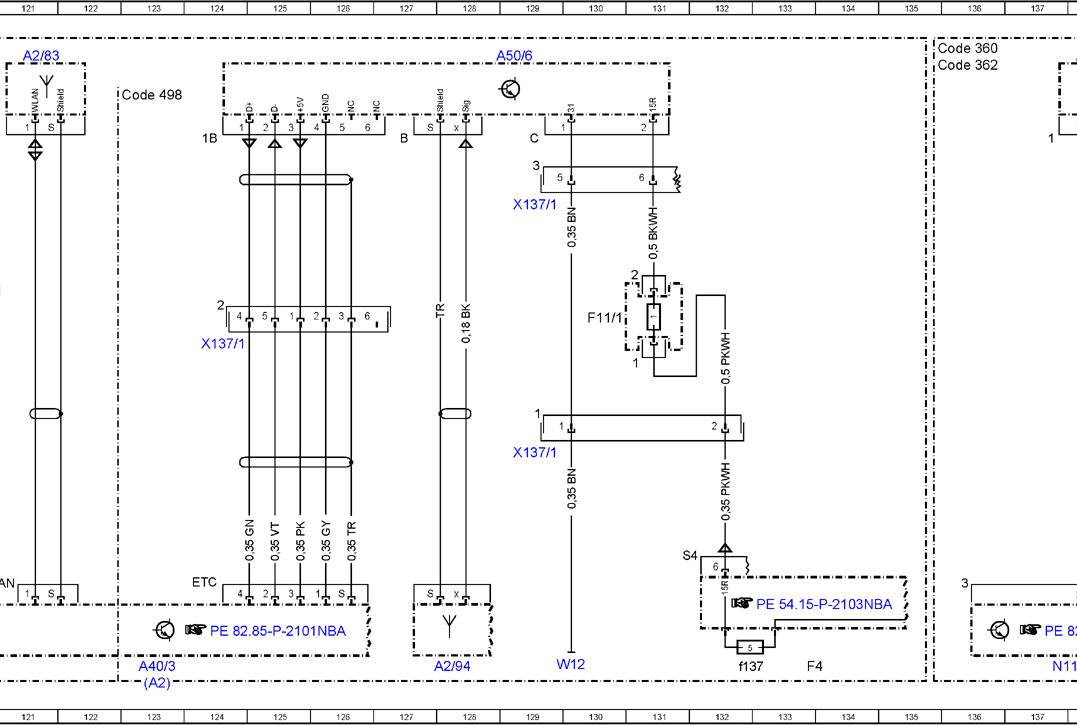

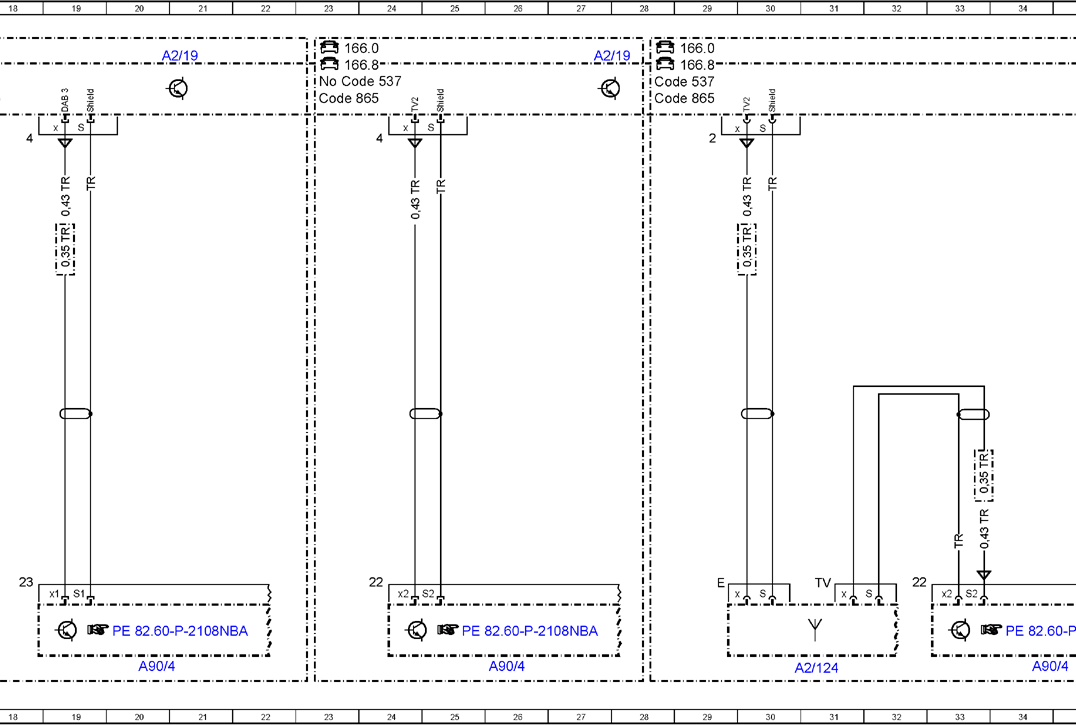

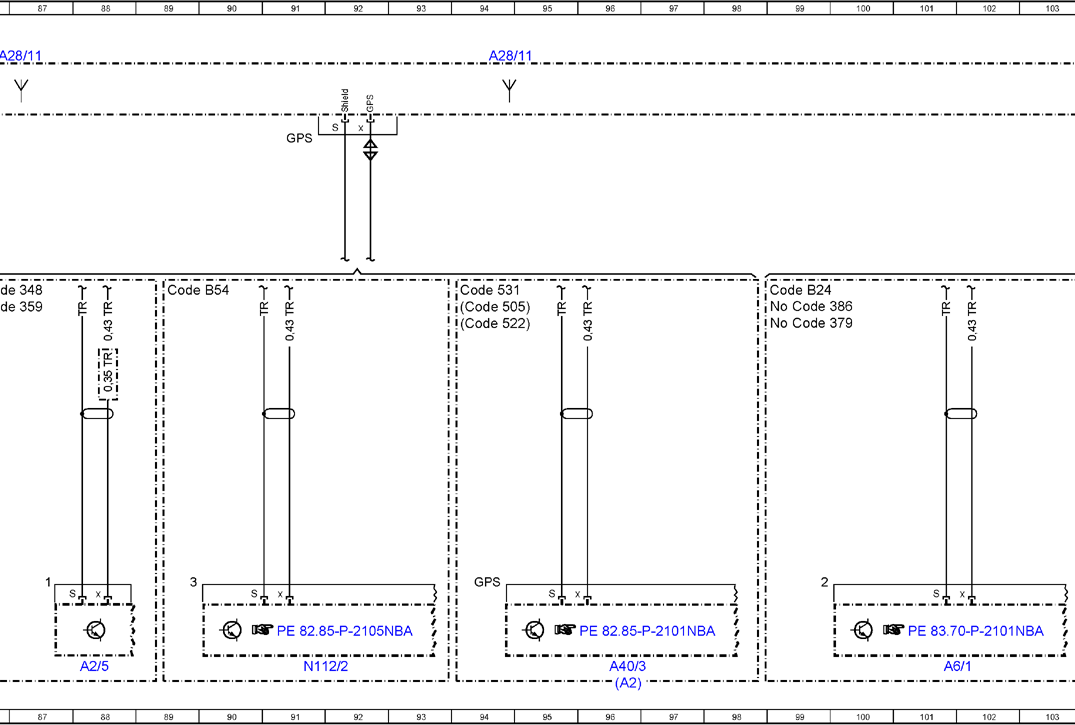

Wiring Diagram For Antenna Module - PE82.62-P-2103-97NBB
Model 166 as of model year 2016 A2/19, A2/83, A2/91, A28/11, A50/6, A94/6, A94/5 sheet 2
Model 292 A2/19, A2/83, A2/91, A28/11, A50/6, A94/6, A94/5 sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 170L |
| A2 | Radio | 5L |
| A2 | Radio | 40L |
| A2 | Radio | 96L |
| A2 | Radio | 123L |
| A2/124 | TV and DAB antenna splitter | 10L |
| A2/124 | TV and DAB antenna splitter | 31L |

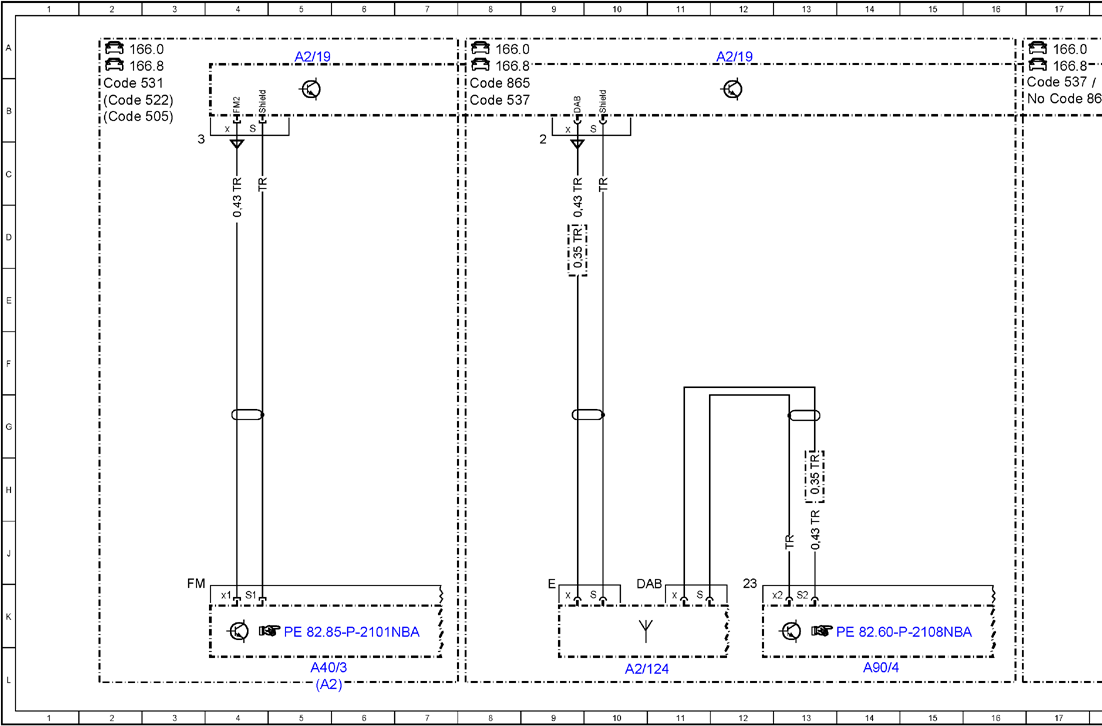

| A2/19 | FM 2, DAB and TV antenna amplifier | 5A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 12A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 21A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 27A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 36A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 45A |
| A2/19 | FM 2, DAB and TV antenna amplifier | 146A |
| A2/23 | GPS antenna (retrofit) | 142A |
| A2/5 | Global positioning system antenna splitter | 88L |
| A2/50 | TELEAID backup antenna | 138A |
| A2/83 | WLAN antenna | 121A |
| A2/91 | Bluetooth® antenna | 119A |
| A2/94 | ETC/DSRC antenna | 128L |
| A28/11 | Multifunction antenna | 86A |
| A28/11 | Multifunction antenna | 94A |
| A28/11 | Multifunction antenna | 104A |
| A28/11 | Multifunction antenna | 113A |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 106L |
| A40/3 | COMAND control unit | 5L |
| A40/3 | COMAND control unit | 40L |
| A40/3 | COMAND control unit | 96L |
| A40/3 | COMAND control unit | 123L |
| A50/6 | Dedicated Short-Range Communications control unit | 129A |
| A50/8 | TV card reader | 162A |
| A6/1 | Stationary heater radio remote control receiver | 101L |
| A90/4 | Tuner unit | 75L |
| A90/4 | Tuner unit | 14L |
| A90/4 | Tuner unit | 26L |
| A90/4 | Tuner unit | 20L |
| A90/4 | Tuner unit | 34L |
| A90/4 | Tuner unit | 50L |
| A90/4 | Tuner unit | 45L |
| A90/4 | Tuner unit | 55L |
| A90/4 | Tuner unit | 60L |
| A90/4 | Tuner unit | 70L |
| A90/4 | Tuner unit | 65L |
| A90/4 | Tuner unit | 80L |
| A90/4 | Tuner unit | 85L |
| A90/4 | Tuner unit | 147L |
| A90/4 | Tuner unit | 157L |
| A90/4 | Tuner unit | 162L |
| A90/4 | Tuner unit | 167L |
| A90/4 | Tuner unit | 152L |

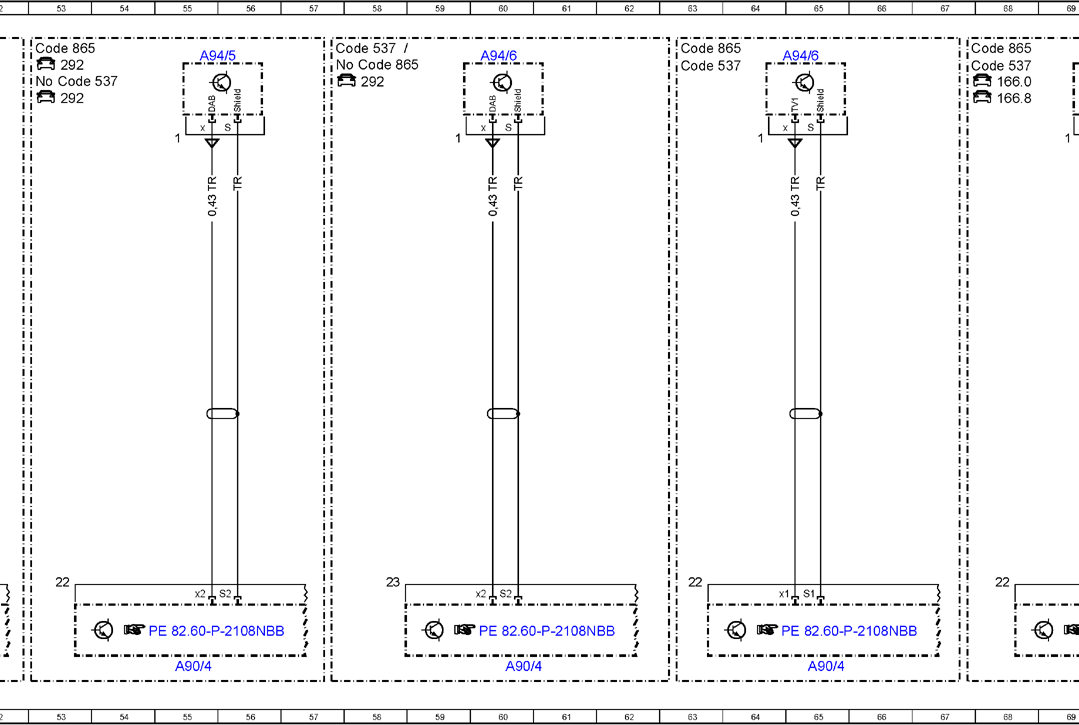

| A94/5 | TV 1 antenna amplifier | 75A |
| A94/5 | TV 1 antenna amplifier | 55A |
| A94/5 | TV 1 antenna amplifier | 69A |
| A94/5 | TV 1 antenna amplifier | 81A |
| A94/5 | TV 1 antenna amplifier | 148A |
| A94/5 | TV 1 antenna amplifier | 168A |
| A94/6 | TV 2 antenna amplifier | 60A |
| A94/6 | TV 2 antenna amplifier | 65A |
| A94/6 | TV 2 antenna amplifier | 166A |
| A94/7 | TV 3 antenna amplifier | 157A |
| A94/7 | TV 3 antenna amplifier | 152A |
| Code 197 | CONVERSTION TO DVB-T2 WITH EXT. CARD READER/HD-TV KOREA | 145A |
| Code 197 | CONVERSTION TO DVB-T2 WITH EXT. CARD READER/HD-TV KOREA | 155A |
| Code 197 | CONVERSTION TO DVB-T2 WITH EXT. CARD READER/HD-TV KOREA | 164A |
| Code 348 | Emergency call/assistance system | 86E |
| Code 348 | Emergency call/assistance system | 107E |
| Code 359 | TELEAID emergency call system | 86E |
| Code 360 | HERMES UMTS | 112E |
| Code 360 | HERMES UMTS | 135A |
| Code 360 | HERMES UMTS | 140A |
| Code 362 | HERMES LTE | 112E |
| Code 362 | HERMES LTE | 135A |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 99E |
| Code 381 | CI+BOX CARD READER FOR DVB-T2 STANDARD | 159A |
| Code 386 | Comfort telephony | 104E |
| Code 386 | Comfort telephony | 99E |
| Code 498 | Japan version | 123B |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 2B |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 37B |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 94E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 117A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 140A |
| Code 522 | Audio 20 radio | 2B |
| Code 522 | Audio 20 radio | 37B |
| Code 522 | Audio 20 radio | 94E |
| Code 522 | Audio 20 radio | 117B |
| Code 531 | COMAND APS | 2B |
| Code 531 | COMAND APS | 37A |
| Code 531 | COMAND APS | 120E |
| Code 531 | COMAND APS | 94E |
| Code 531 | COMAND APS | 117A |
| Code 536 | SIRIUS satellite radio | 83E |
| Code 537 | Digital radio | 28B |
| Code 537 | Digital radio | 17B |
| Code 537 | Digital radio | 8B |
| Code 537 | Digital radio | 47A |
| Code 537 | Digital radio | 42B |
| Code 537 | Digital radio | 63A |
| Code 537 | Digital radio | 57A |
| Code 537 | Digital radio | 67A |
| Code 537 | Digital radio | 77A |
| Code 537 | Digital radio | 150A |
| Code 537 | Digital radio | 23B |
| Code 537 | Digital radio | 53B |
| Code 537 | Digital radio | 73B |
| Code 865 | TV tuner | 28B |
| Code 865 | TV tuner | 8B |
| Code 865 | TV tuner | 23B |
| Code 865 | TV tuner | 42A |
| Code 865 | TV tuner | 63A |
| Code 865 | TV tuner | 53A |
| Code 865 | TV tuner | 67A |
| Code 865 | TV tuner | 73A |
| Code 865 | TV tuner | 17B |
| Code 865 | TV tuner | 48B |
| Code 865 | TV tuner | 58A |
| Code 865 | TV tuner | 78A |
| Code 865 | TV tuner | 155A |
| Code 865 | TV tuner | 164A |
| Code B24 | Remote control for stationary heater | 99E |
| Code B54 | Live Traffic Information | 89E |
| F11/1 | Cockpit fuse block | 130E |
| F4 | Rear fuse box | 133L |
| F4f137 | Fuse 137 | 132L |
| N112/2 | Telematics services communication module | 91L |
| N112/9 | HERMES control unit | 114L |
| N112/9 | HERMES control unit | 142L |
| N112/9 | HERMES control unit | 137L |
| N123/4 | Emergency call system control unit | 109L |
| W12 | Ground point (center console) | 130L |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 129H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 124F |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 129D |
