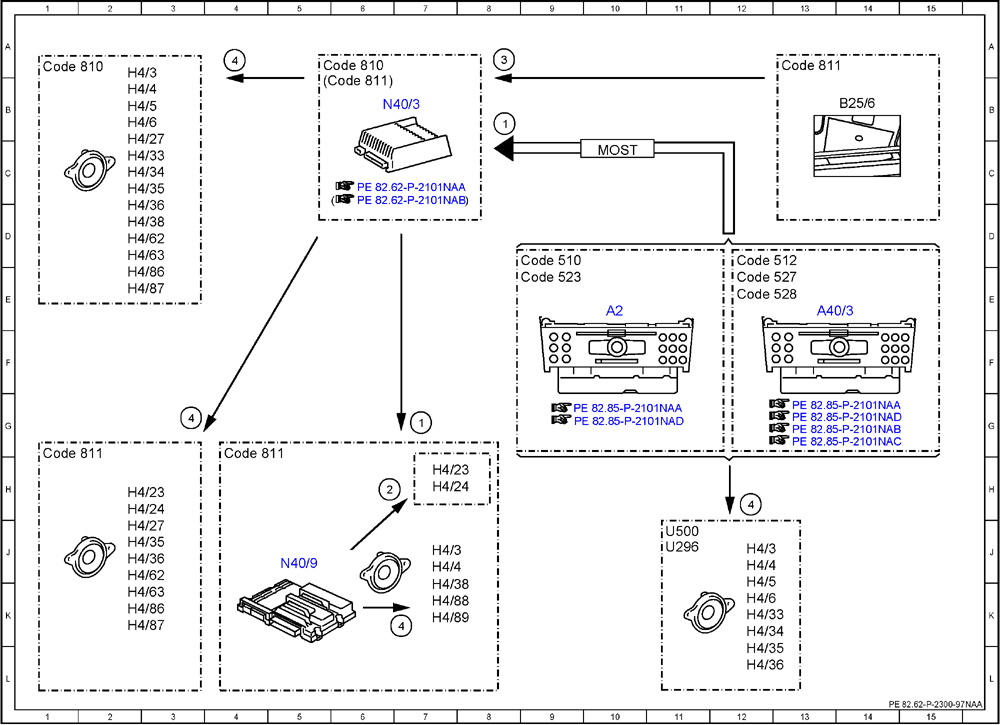

(Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97NAA)
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 8B |
| 1 | Audio, signal | 7G |
| 2 | Speaker illumination, actuation | 6H |
| 3 | Microphone, signal | 8A |
| 4 | Speaker, actuation | 4A |
| 4 | Speaker, actuation | 3G |
| 4 | Speaker, actuation | 7K |
| 4 | Speaker, actuation | 12H |
| A2 | Radio | 10E |
| A40/3 | COMAND control unit | 13E |
| B25/6 | Sound system microphone | 14B |
| Code 510 | Audio 20 with CD changer | 9D |
| Code 512 | COMAND APS with DVD changer | 12D |
| Code 523 | Audio 20 radio | 9E |
| Code 527 | COMAND APS (with navigation) | 12E |
| Code 528 | COMAND with DVD changer | 12E |
| Code 810 | Sound system | 1A |
| Code 810 | Sound system | 5A |
| Code 811 | Extended sound system | 1H |
| Code 811 | Extended sound system | 4H |
| Code 811 | Extended sound system | 5B |
| Code 811 | Extended sound system | 13A |
| H4/23 | Left front door speaker, mirror triangle | 2H |
| H4/23 | Left front door speaker, mirror triangle | 7H |
| H4/24 | Right front door speaker, mirror triangle | 2H |
| H4/24 | Right front door speaker, mirror triangle | 7H |
| H4/27 | Center instrument panel speaker | 2J |
| H4/27 | Center instrument panel speaker | 2C |
| H4/3 | Left rear door speaker | 7J |
| H4/3 | Left rear door speaker | 2A |
| H4/3 | Left rear door speaker | 12J |
| H4/33 | Left front door tweeter | 2C |
| H4/33 | Left front door tweeter | 12K |
| H4/34 | Right front door tweeter | 2C |
| H4/34 | Right front door tweeter | 12K |
| H4/35 | Left rear door tweeter | 2J |
| H4/35 | Left rear door tweeter | 2C |
| H4/35 | Left rear door tweeter | 12L |
| H4/36 | Right rear door tweeter | 2J |
| H4/36 | Right rear door tweeter | 2D |
| H4/36 | Right rear door tweeter | 12L |
| H4/38 | Rear bass speaker | 7K |
| H4/38 | Rear bass speaker | 2D |
| H4/4 | Right rear door speaker | 7J |
| H4/4 | Right rear door speaker | 2B |
| H4/4 | Right rear door speaker | 12J |
| H4/5 | Left front door speaker | 2B |
| H4/5 | Left front door speaker | 12K |
| H4/6 | Right front door speaker | 2B |
| H4/6 | Right front door speaker | 12K |
| H4/62 | Left rear surround speaker | 2J |
| H4/62 | Left rear surround speaker | 2D |
| H4/63 | Right rear surround speaker | 2K |
| H4/63 | Right rear surround speaker | 2D |
| H4/86 | Left front door midrange speaker | 2K |
| H4/86 | Left front door midrange speaker | 2E |
| H4/87 | Right front door midrange speaker | 2K |
| H4/87 | Right front door midrange speaker | 2E |
| H4/88 | Left front door bass speaker | 7K |
| H4/89 | Right front door bass speaker | 7K |
| MOST | Media Oriented System Transport | 10C |
| N40/3 | Sound system amplifier control unit | 6B |
| N40/9 | Bass speaker amplifier | 5J |
| U296 | Not valid for expanded sound system | 11J |
| U500 | Not valid for sound system | 11J |
