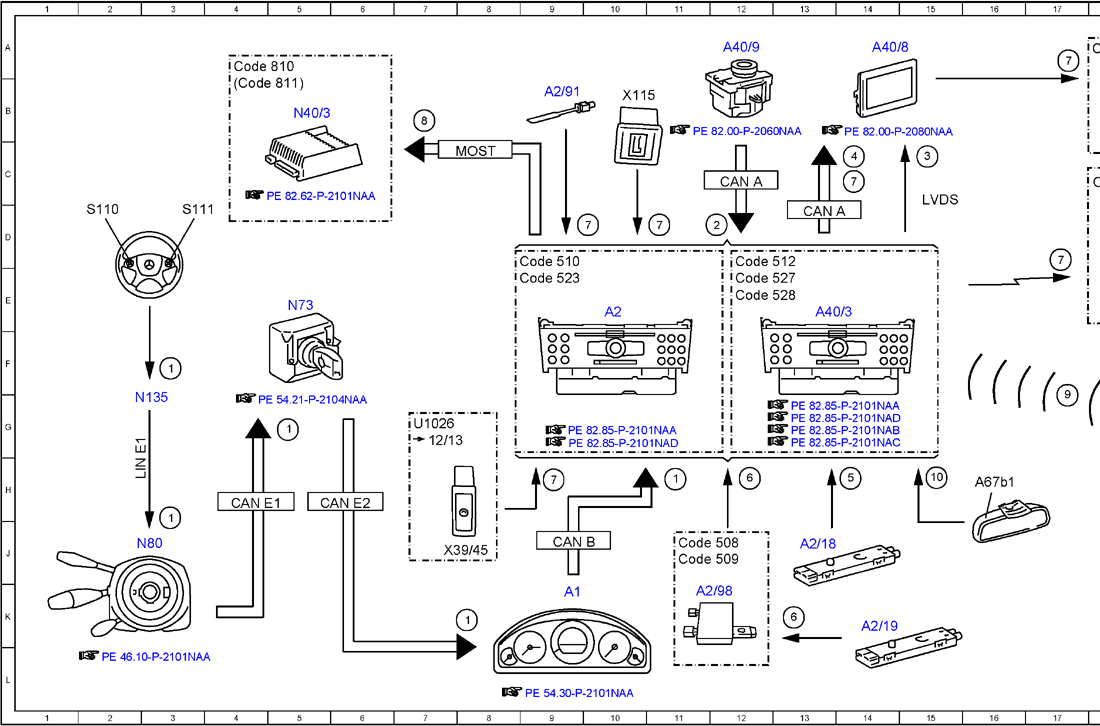

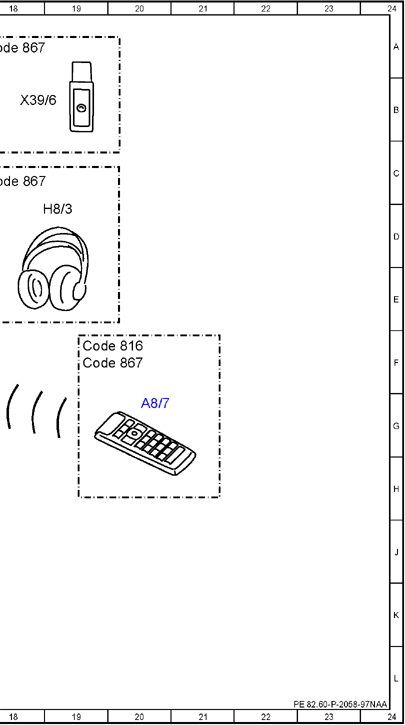

(Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97NAA)
Model 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3F |
| 1 | Multifunction steering wheel button group, signal | 3J |
| 1 | Multifunction steering wheel button group, signal | 8K |
| 1 | Multifunction steering wheel button group, signal | 5G |
| 1 | Multifunction steering wheel button group, signal | 11H |
| 10 | Voice input, signal | 15H |
| 2 | Audio/COMAND controller, request | 12D |
| 3 | Audio/COMAND display, message | 15C |
| 4 | Switch-on request, signal | 14C |
| 5 | AM/FM antenna, signal | 14H |
| 6 | FM antenna, signal | 12H |
| 6 | FM antenna, signal | 13K |
| 7 | Audio, signal | 9H |
| 7 | Audio, signal | 10D |
| 7 | Audio, signal | 11D |
| 7 | Audio, signal | 14C |
| 7 | Audio, signal | 17D |
| 7 | Audio, signal | 17A |
| 8 | Sound system amplifier, actuation | 7B |
| 9 | Operation, signal | 17G |
| A1 | Instrument cluster | 9K |
| A2 | Radio | 10E |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 13J |
| A2/19 | FM 2 and DAB antenna amplifier | 14K |
| A2/91 | Bluetooth® antenna | 9B |
| A2/98 | FM/TMC antenna splitter | 11K |
| A40/3 | COMAND control unit | 13E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 12A |
| A67b1 | Hands-free system microphone group | 16H |
| A8/7 | Remote control | 20G |
| CAN A | Telematics CAN | 12C |
| CAN A | Telematics CAN | 13D |
| CAN B | Interior CAN | 9J |
| CAN E1 | Chassis CAN 1 | 4H |
| CAN E2 | Chassis CAN 2 | 6H |
| Code 508 | Navigation module preinstallation | 11J |
| Code 509 | Navigation module | 11J |
| Code 510 | Audio 20 with CD changer | 8D |
| Code 512 | COMAND APS with DVD changer | 12D |
| Code 523 | Audio 20 radio | 8E |
| Code 527 | COMAND APS (with navigation) | 12E |
| Code 528 | COMAND with DVD changer | 12E |
| Code 810 | Sound system | 4A |
| Code 811 | Extended sound system | 4B |
| Code 816 | Entertainment remote control | 19F |
| Code 867 | SPLITVIEW | 19F |
| Code 867 | SPLITVIEW | 18A |
| H8/3 | Radio frequency headphones | 19D |
| LIN E1 | Steering LIN | 2H |
| LVDS | Low voltage differential signal | 15C |
| MOST | Media Oriented System Transport | 8C |
| N135 | Steering wheel electronics | 2G |
| N40/3 | Sound system amplifier control unit | 5B |
| N73 | Electronic ignition switch control unit | 5E |
| N80 | Steering column module control unit | 2J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 3D |
| U1026 | Not valid for media interface | 7G |
| X115 | USB electrical connector | 10B |
| X39/45 | AUX jack electrical connector | 7J |
| X39/6 | Headphones electrical connector (cabled) | 18B |
