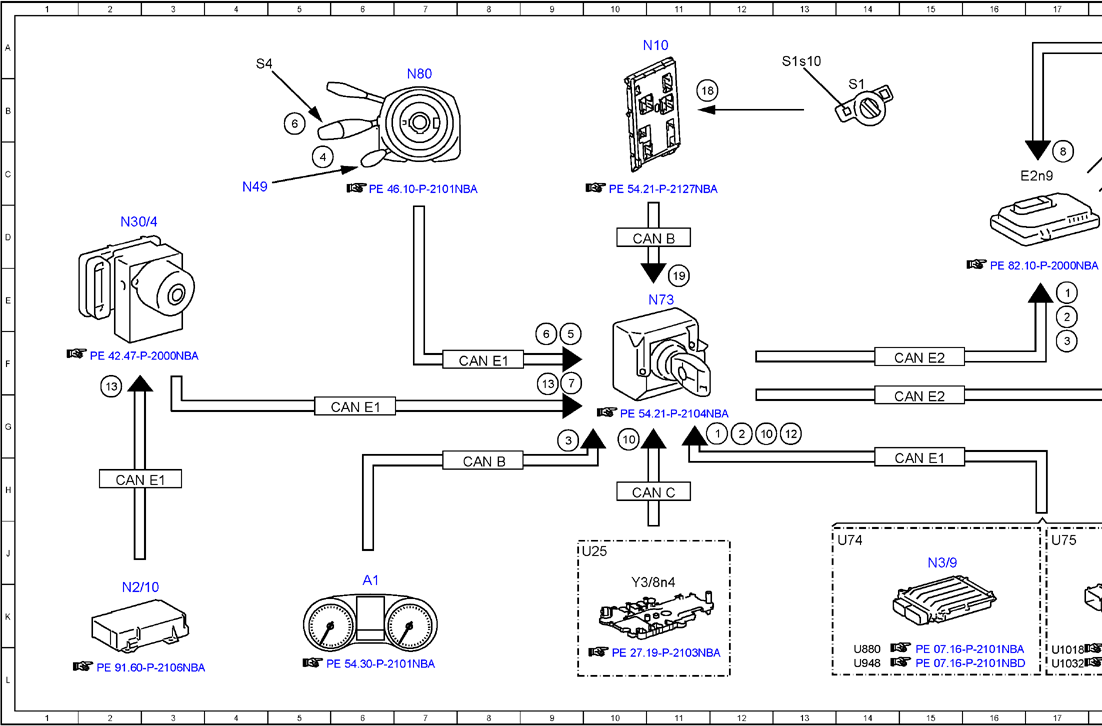

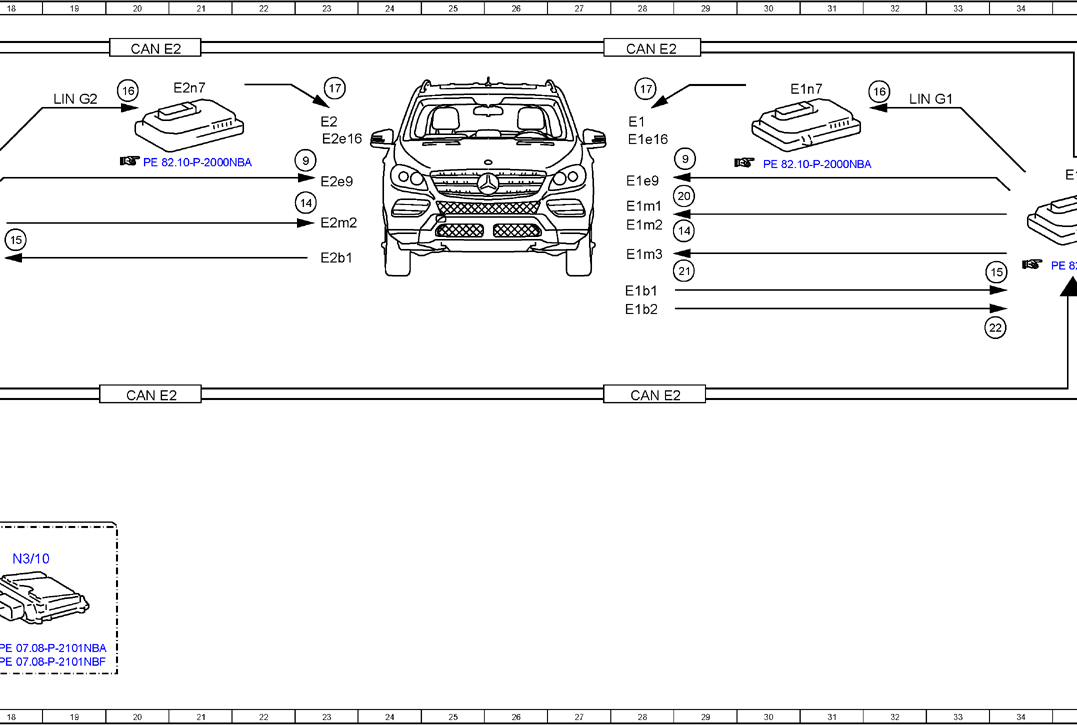

Function Schematic For Intelligent Light System - PE82.10-P-2067-97NBA
MODEL 166 as of model year 2016 with CODE 640 (High-performance LED)
MODEL 166 as of model year 2016 with CODE 641 (Headlamps, LED, dynamic, left-side traffic)
MODEL 166 as of model year 2016 with CODE 642 (Headlamps, LED, dynamic, right-side traffic)
MODEL 292 with CODE 640 (High-performance LED)
MODEL 292 with CODE 641 (Headlamps, LED, dynamic, left-side traffic)
MODEL 292 with CODE 642 (Headlamps, LED, dynamic, right-side traffic)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 17E |
| 1 | Engine running, signal | 35E |
| 1 | Engine running, signal | 12H |
| 10 | Gear range, status | 12H |
| 10 | Gear range, status | 10H |
| 12 | Reverse gear, status | 36E |
| 12 | Reverse gear, status | 13G |
| 13 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 9F |
| 13 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2F |
| 13 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 36F |
| 14 | Active curve illumination actuator motor, actuation | 23D |
| 14 | Active curve illumination actuator motor, actuation | 29D |
| 15 | Active curve lights position sensor, signal | 33E |
| 15 | Active curve lights position sensor, signal | 18D |
| 16 | Increase light output, request | 20B |
| 16 | Increase light output, request | 32B |
| 17 | Low beams, actuation | 23B |
| 17 | Low beams, actuation | 28B |
| 18 | Rear fog light button, status | 11B |
| 19 | Rear fog light, request | 36F |
| 19 | Rear fog light, request | 11E |
| 2 | Drivetrain operational, signal | 35E |
| 2 | Drivetrain operational, signal | 12H |
| 2 | Drivetrain operational, signal | 17E |
| 20 | Headlamp range adjustment actuator motor, actuation | 29C |
| 21 | Light distribution actuator motor, actuation | 29E |
| 22 | Light distribution position sensor, signal | 33F |
| 3 | Intelligent Light System, status | 17F |
| 3 | Intelligent Light System, status | 9H |
| 3 | Intelligent Light System, status | 35E |
| 4 | Steering wheel angle sensor, signal | 5C |
| 5 | Steering wheel angle, signal | 35F |
| 5 | Steering wheel angle, signal | 9F |
| 6 | Combination switch, status | 5B |
| 6 | Combination switch, status | 35F |
| 6 | Combination switch, status | 9F |
| 7 | Wheel speed, signal | 36E |
| 7 | Wheel speed, signal | 9F |
| 8 | Synchronization, signal | 17C |
| 9 | Cornering illumination, actuation | 29C |
| 9 | Cornering illumination, actuation | 23C |
| A1 | Instrument cluster | 6K |
| CAN B | Interior CAN | 8H |
| CAN B | Interior CAN | 10D |
| CAN C | Drive train CAN | 10H |
| CAN E1 | Chassis CAN 1 | 2H |
| CAN E1 | Chassis CAN 1 | 6G |
| CAN E1 | Chassis CAN 1 | 15H |
| CAN E1 | Chassis CAN 1 | 8F |
| CAN E2 | Chassis CAN 2 | 15G |
| CAN E2 | Chassis CAN 2 | 15F |
| CAN E2 | Chassis CAN 2 | 20G |
| CAN E2 | Chassis CAN 2 | 28G |
| CAN E2 | Chassis CAN 2 | 20A |
| CAN E2 | Chassis CAN 2 | 28A |
| E1 | Left front lamp unit | 28B |
| E1b1 | Left active curve illumination position sensor | 28E |
| E1b2 | Left light distribution position sensor | 28E |
| E1e16 | Left low beam (long range) | 28C |
| E1e9 | Left cornering illumination | 28C |
| E1m1 | Left headlamp range adjustment actuator motor | 28D |
| E1m2 | Left active curve illumination actuator motor | 28D |
| E1m3 | Left light distribution actuator motor | 28D |
| E1n7 | Actuation module for left front exterior lights LED | 30B |
| E1n9 | Left headlamp control unit | 35C |
| E2 | Right front lamp unit | 23B |
| E2b1 | Right active curve illumination position sensor | 23D |
| E2e16 | Right low beam (long range) | 23C |
| E2e9 | Right cornering illumination | 23C |
| E2m2 | Right active curve illumination actuator motor | 23D |
| E2n7 | Actuation module for right front exterior lights LED | 21B |
| E2n9 | Right headlamp control unit | 16C |
| LIN G1 | Left headlamp LIN | 32B |
| LIN G2 | Right headlamp LIN | 19B |
| N10 | SAM control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 2K |
| N3/10 | ME-SFI [ME] control unit | 18J |
| N3/9 | CDI control unit | 15J |
| N30/4 | Electronic Stability Program control unit | 2D |
| N49 | Steering wheel angle sensor | 4C |
| N73 | Electronic ignition switch control unit | 11E |
| N80 | Steering column module control unit | 7A |
| S1 | Exterior lights switch | 14B |
| S1s10 | Rear fog light button | 13A |
| S4 | Combination switch | 4A |
| U1018 | Valid for gasoline engine 276 | 17L |
| U1032 | Valid for engine 278 and 157 | 17L |
| U25 | Valid for automatic transmission | 9J |
| U74 | Valid for diesel engines | 14J |
| U75 | Valid for gasoline engines | 17J |
| U880 | Valid for engine 642 | 14L |
| U948 | Valid for diesel engine 651 | 14L |
| Y3/8n4 | Fully integrated transmission control control unit | 10K |
