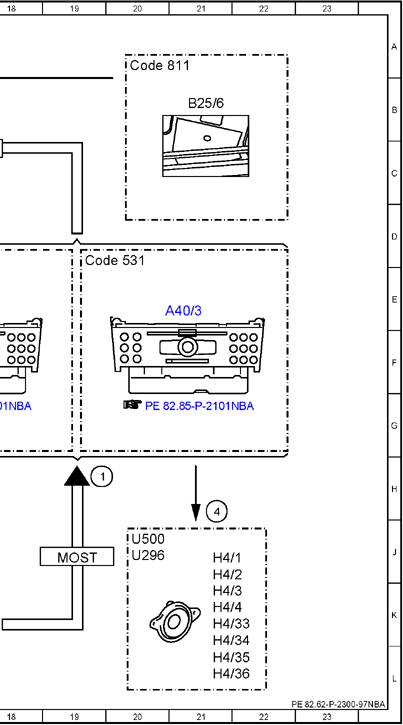

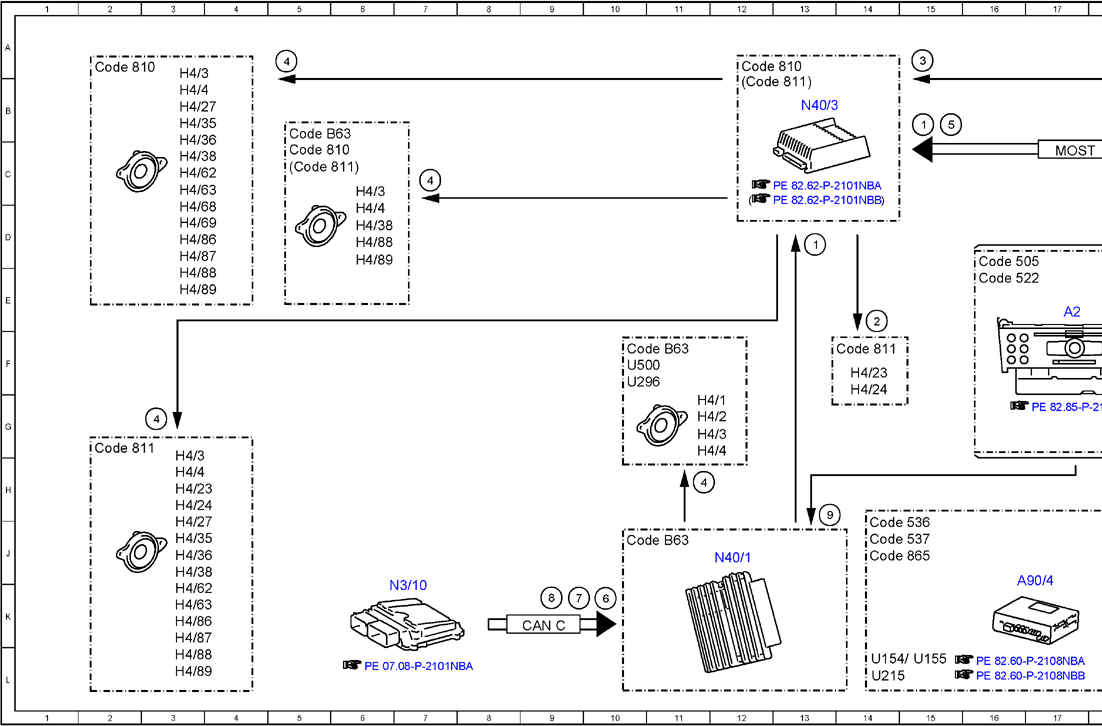

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 15B |
| 1 | Audio, signal | 19H |
| 1 | Audio, signal | 13D |
| 2 | Speaker illumination, actuation | 14E |
| 3 | Microphone, signal | 15A |
| 4 | Speaker, actuation | 5A |
| 4 | Speaker, actuation | 3G |
| 4 | Speaker, actuation | 21H |
| 4 | Speaker, actuation | 7C |
| 4 | Speaker, actuation | 11H |
| 5 | Vehicle speed, signal | 15B |
| 6 | Engine load, signal | 10K |
| 7 | Engine speed, signal | 9K |
| 8 | Vehicle speed, signal | 9K |
| 9 | Analog audio signal, signal | 13H |
| A2 | Radio | 17E |
| A40/3 | COMAND control unit | 20E |
| A90/4 | Tuner unit | 17K |
| B25/6 | Sound system microphone | 21B |
| CAN C | Drive train CAN | 9K |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 16D |
| Code 522 | Audio 20 radio | 16E |
| Code 531 | COMAND APS | 19D |
| Code 536 | SIRIUS satellite radio | 14J |
| Code 537 | Digital radio | 14J |
| Code 810 | Sound system | 2A |
| Code 810 | Sound system | 12A |
| Code 810 | Sound system | 5C |
| Code 811 | Extended sound system | 2G |
| Code 811 | Extended sound system | 12B |
| Code 811 | Extended sound system | 20A |
| Code 811 | Extended sound system | 14F |
| Code 811 | Extended sound system | 5C |
| Code 865 | TV tuner | 14J |
| Code B63 | AMG eSound | 5B |
| Code B63 | AMG eSound | 10F |
| Code B63 | AMG eSound | 10J |
| H4/1 | Left front door speaker | 21J |
| H4/1 | Left front door speaker | 11G |
| H4/2 | Right front door speaker | 21J |
| H4/2 | Right front door speaker | 11G |
| H4/23 | Left front door speaker, mirror triangle | 3H |
| H4/23 | Left front door speaker, mirror triangle | 14F |
| H4/24 | Right front door speaker, mirror triangle | 3H |
| H4/24 | Right front door speaker, mirror triangle | 14F |
| H4/27 | Center instrument panel speaker | 3J |
| H4/27 | Center instrument panel speaker | 3B |
| H4/3 | Left rear door speaker | 3H |
| H4/3 | Left rear door speaker | 3C |
| H4/3 | Left rear door speaker | 21K |
| H4/3 | Left rear door speaker | 3A |
| H4/3 | Left rear door speaker | 6C |
| H4/3 | Left rear door speaker | 11G |
| H4/33 | Left front door tweeter | 21K |
| H4/34 | Right front door tweeter | 21K |
| H4/35 | Left rear door tweeter | 3J |
| H4/35 | Left rear door tweeter | 3B |
| H4/35 | Left rear door tweeter | 21L |
| H4/36 | Right rear door tweeter | 3J |
| H4/36 | Right rear door tweeter | 3C |
| H4/38 | Rear bass speaker | 3J |
| H4/38 | Rear bass speaker | 3C |
| H4/38 | Rear bass speaker | 6D |
| H4/4 | Right rear door speaker | 3H |
| H4/4 | Right rear door speaker | 21K |
| H4/4 | Right rear door speaker | 3B |
| H4/4 | Right rear door speaker | 6D |
| H4/4 | Right rear door speaker | 11G |
| H4/62 | Left rear surround speaker | 3K |
| H4/62 | Left rear surround speaker | 3C |
| H4/63 | Right rear surround speaker | 3K |
| H4/63 | Right rear surround speaker | 3C |
| H4/68 | Left front door sound system tweeter | 3D |
| H4/69 | Right front door sound system tweeter | 3D |
| H4/86 | Left front door midrange speaker | 3K |
| H4/86 | Left front door midrange speaker | 3D |
| H4/87 | Right front door midrange speaker | 3K |
| H4/87 | Right front door midrange speaker | 3D |
| H4/88 | Left front door bass speaker | 3L |
| H4/88 | Left front door bass speaker | 3E |
| H4/88 | Left front door bass speaker | 6D |
| H4/89 | Right front door bass speaker | 3L |
| H4/89 | Right front door bass speaker | 3E |
| H4/89 | Right front door bass speaker | 6D |
| MOST | Media Oriented System Transport | 17C |
| MOST | Media Oriented System Transport | 19J |
| N3/10 | ME-SFI [ME] control unit | 7K |
| N40/1 | Engine sound control unit | 12J |
| N40/3 | Sound system amplifier control unit | 13B |
| U154 | Valid for 166.0 | 14L |
| U155 | Valid for 166.8 | 15L |
| U215 | Valid for model series 292 | 14L |
| U296 | Not valid for expanded sound system | 20J |
| U296 | Not valid for expanded sound system | 10F |
| U500 | Not valid for sound system | 20J |
| U500 | Not valid for sound system | 10F |
