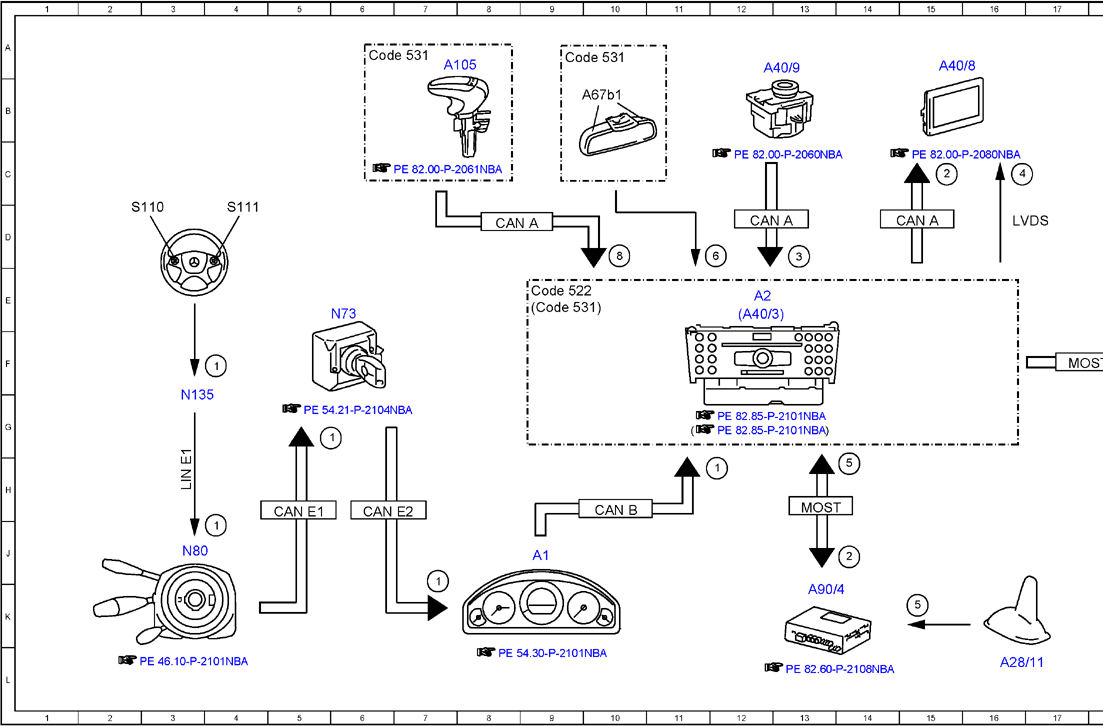

Electrical Function Schematic For SDAR Function - PE82.60-P-2060-97NBA
Model 166 as of model year 2016 with code 536 (Sirius satellite radio complete system)
Model 292 with code 536 (Sirius satellite radio complete system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 4J |
| 1 | Multifunction steering wheel button group, signal | 7K |
| 1 | Multifunction steering wheel button group, signal | 5G |
| 1 | Multifunction steering wheel button group, signal | 12H |
| 1 | Multifunction steering wheel button group, signal | 4F |
| 2 | Switch-on request, signal | 15C |
| 2 | Switch-on request, signal | 15B |
| 3 | Audio/COMAND controller, request | 13D |
| 4 | Audio/COMAND display, message | 16C |
| 5 | SDAR antenna, signal | 15K |
| 5 | SDAR antenna, signal | 14H |
| 6 | Voice input, signal | 12D |
| 7 | Sound system amplifier, actuation | 19F |
| 8 | Operation, signal | 10D |
| A1 | Instrument cluster | 9J |
| A105 | Touchpad | 7A |
| A2 | Radio | 12E |
| A28/11 | Multifunction antenna | 16L |
| A40/3 | COMAND control unit | 12E |
| A40/8 | Audio/COMAND display | 15A |
| A40/9 | Audio/COMAND control panel | 13A |
| A67b1 | Hands-free system microphone group | 10B |
| A90/4 | Tuner unit | 13K |
| CAN A | Telematics CAN | 12D |
| CAN A | Telematics CAN | 15D |
| CAN A | Telematics CAN | 8D |
| CAN B | Interior CAN | 10H |
| CAN E1 | Chassis CAN 1 | 5H |
| CAN E2 | Chassis CAN 2 | 6H |
| Code 522 | Audio 20 radio | 9E |
| Code 531 | COMAND APS | 9E |
| Code 531 | COMAND APS | 9A |
| Code 531 | COMAND APS | 6A |
| Code 810 | Sound system | 19E |
| Code 811 | Extended sound system | 19E |
| LIN E1 | Steering LIN | 3H |
| LVDS | Low voltage differential signal | 16D |
| MOST | Media Oriented System Transport | 13H |
| MOST | Media Oriented System Transport | 17F |
| N135 | Steering wheel electronics | 3G |

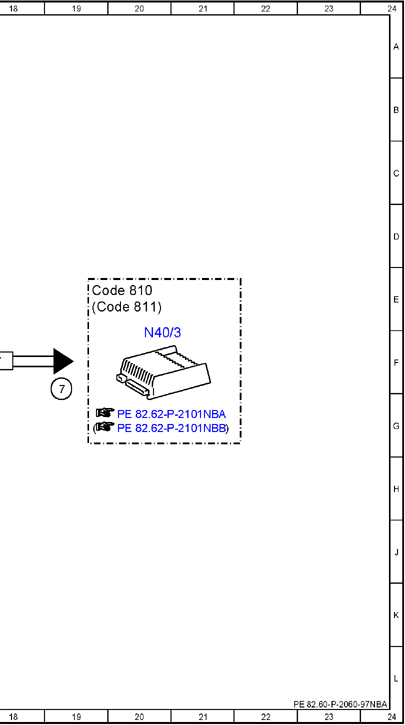

| N40/3 | Sound system amplifier control unit | 20F |
| N73 | Electronic ignition switch control unit | 6E |
| N80 | Steering column module control unit | 3J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 4D |
