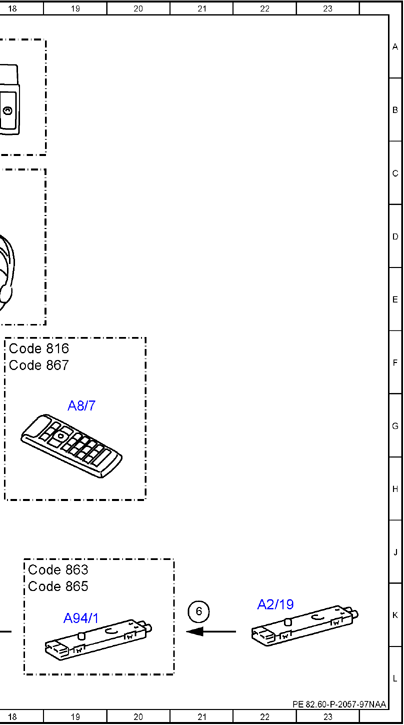

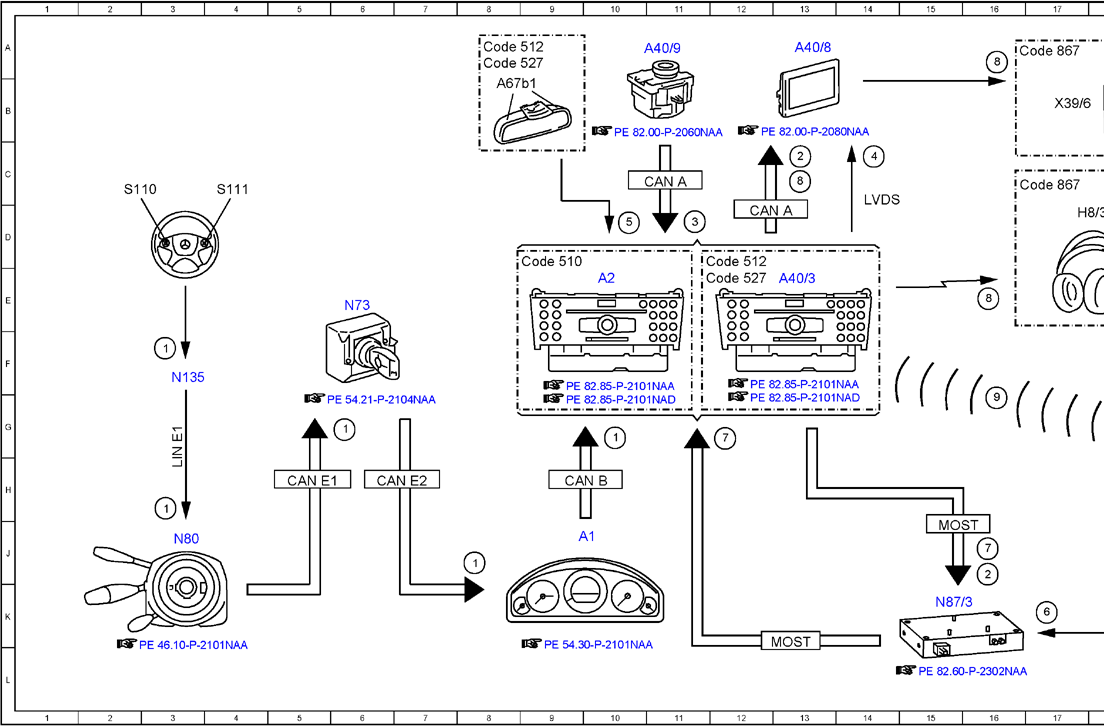

(Electrical Function Diagram For Digital Audio Broadcasting, Function - PE82.60-P-2057-97NAA)
MODEL 166 up to model year 2016 with CODE 537 (Digital radio)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3F |
| 1 | Multifunction steering wheel button group, signal | 8J |
| 1 | Multifunction steering wheel button group, signal | 10G |
| 1 | Multifunction steering wheel button group, signal | 3H |
| 1 | Multifunction steering wheel button group, signal | 6G |
| 2 | Switch-on request, signal | 13C |
| 2 | Switch-on request, signal | 16J |
| 3 | Audio/COMAND controller, request | 11D |
| 4 | Audio/COMAND display, message | 14C |
| 5 | Voice input, signal | 10D |
| 6 | DAB band III, signal | 17K |
| 6 | DAB band III, signal | 21K |
| 7 | DAB, communication | 12G |
| 7 | DAB, communication | 16J |
| 8 | Audio, signal | 16E |
| 8 | Audio, signal | 13C |
| 8 | Audio, signal | 16A |
| 9 | Operation, signal | 16G |
| A1 | Instrument cluster | 9J |
| A2 | Radio | 10E |
| A2/19 | FM 2 and DAB antenna amplifier | 22K |
| A40/3 | COMAND control unit | 13E |
| A40/8 | Audio/COMAND display | 13A |
| A40/9 | Audio/COMAND control panel | 11A |
| A67b1 | Hands-free system microphone group | 8B |
| A8/7 | Remote control | 19G |
| A94/1 | TV 1 antenna amplifier | 19K |
| CAN A | Telematics CAN | 11C |
| CAN A | Telematics CAN | 12D |
| CAN B | Interior CAN | 9H |
| CAN E1 | Chassis CAN 1 | 5H |
| CAN E2 | Chassis CAN 2 | 6H |
| Code 510 | Audio 20 with CD changer | 9D |
| Code 512 | COMAND APS with DVD changer | 11D |
| Code 512 | COMAND APS with DVD changer | 8A |
| Code 527 | COMAND APS (with navigation) | 11E |
| Code 527 | COMAND APS (with navigation) | 8A |
| Code 816 | Entertainment remote control | 18F |
| Code 863 | Digital/analog TV tuner | 18J |
| Code 865 | TV tuner | 18K |
| Code 867 | SPLITVIEW | 16A |
| Code 867 | SPLITVIEW | 18F |
| H8/3 | Radio frequency headphones | 17D |
| LIN E1 | Steering LIN | 3G |
| LVDS | Low voltage differential signal | 14C |
| MOST | Media Oriented System Transport | 13K |
| MOST | Media Oriented System Transport | 15J |
| N135 | Steering wheel electronics | 3F |
| N73 | Electronic ignition switch control unit | 6E |
| N80 | Steering column module control unit | 3J |
| N87/3 | Digital Audio Broadcasting control unit | 15K |
| S110 | Left multifunction steering wheel button group | 2C |
| S111 | Right multifunction steering wheel button group | 4C |
| X39/6 | Headphones electrical connector (cabled) | 17B |
