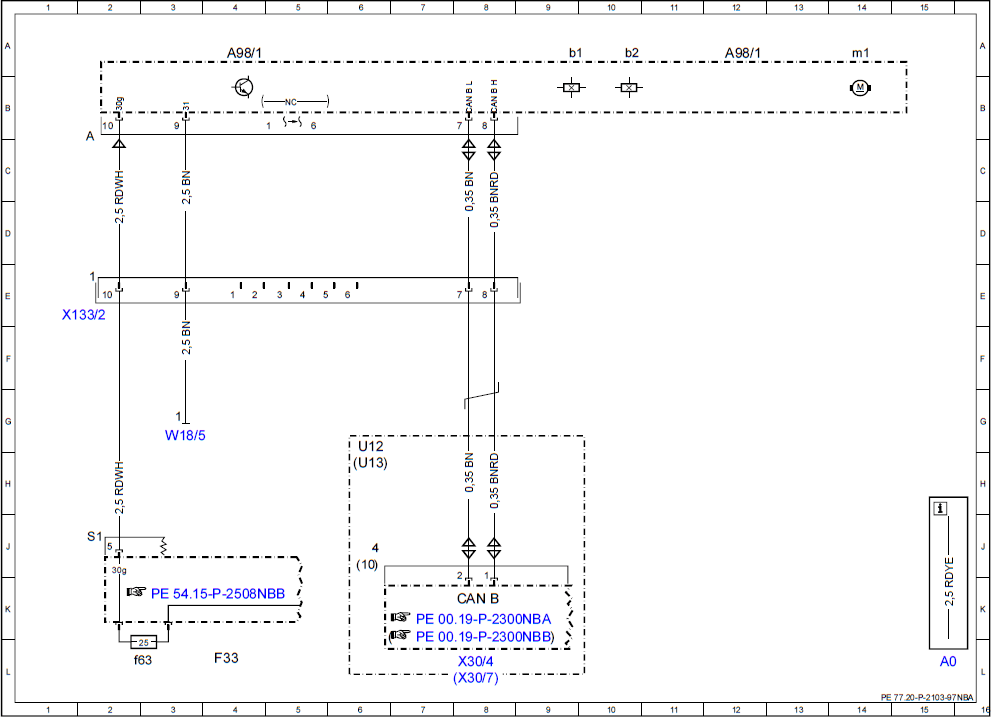

Wiring Diagram For Sliding Roof Control Module - PE77.20-P-2103-97NBA
Model 166 as of model year 2016 with code 414 (Electric sunroof, glass version) Control unit A98/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A98/1 | Sliding roof control module | 4A |
| A98/1 | Sliding roof control module | 12A |
| A98/1b1 | Hall sensor 1, sliding roof | 9A |
| A98/1b2 | Hall sensor 2, sliding roof | 10A |
| A98/1m1 | Sliding roof motor | 14A |
| CAN B | Interior CAN | 8K |
| F33 | Battery compartment prefuse box | 4L |
| F33f63 | Fuse 63 | 2L |
| U12 | Valid for left-hand drive vehicles | 6G |
| U13 | Valid for right-hand drive vehicles | 6H |
| W18/5 | Roof ground point | 3G |
| X133/2 | Sliding roof electrical connector | 2E |
| X30/4 | Right potential distributor electrical connector (CAN) | 8L |
| X30/7 | Left potential distributor electrical connector (CAN) | 8L |
