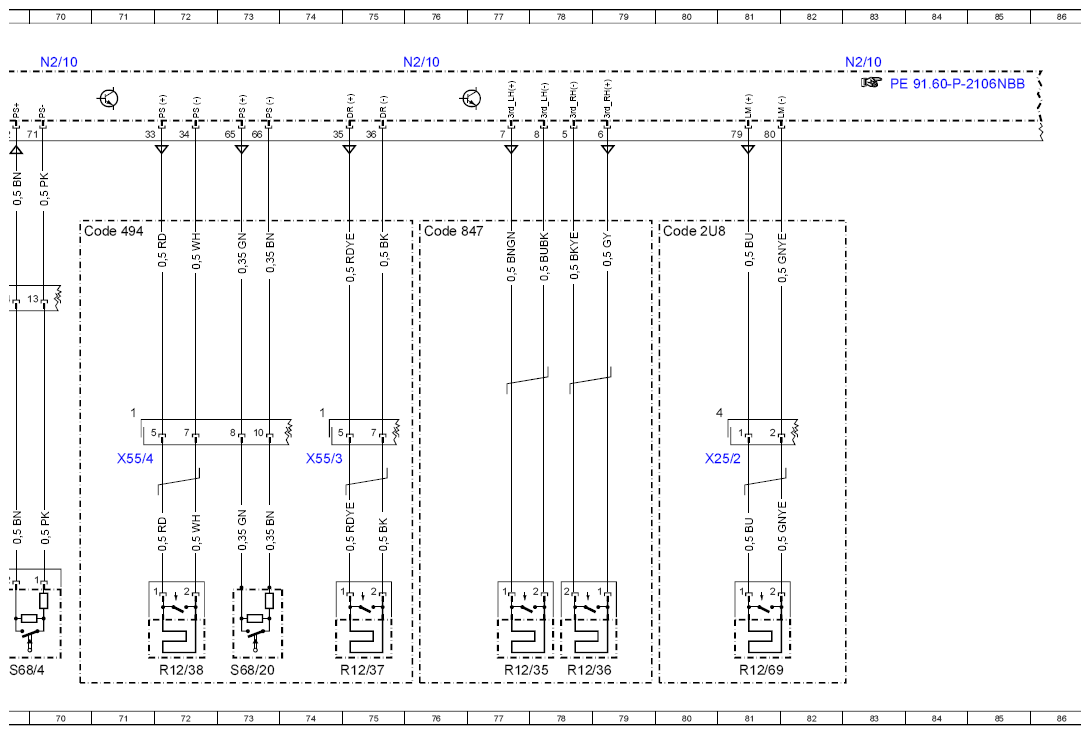

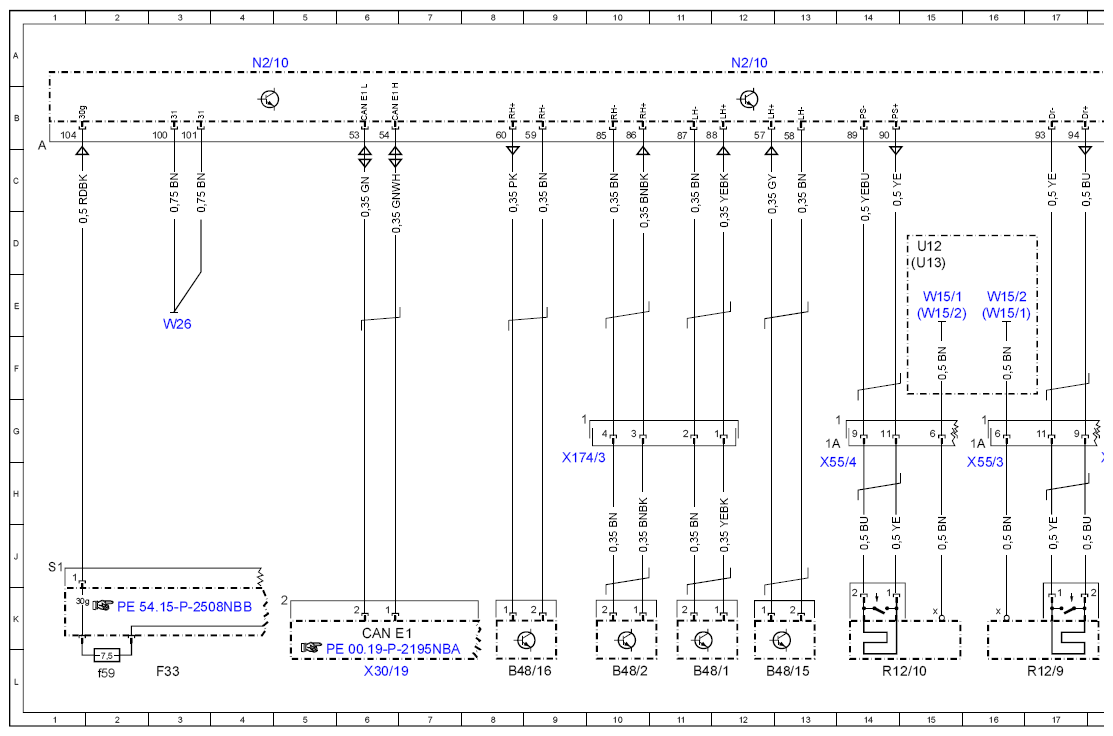

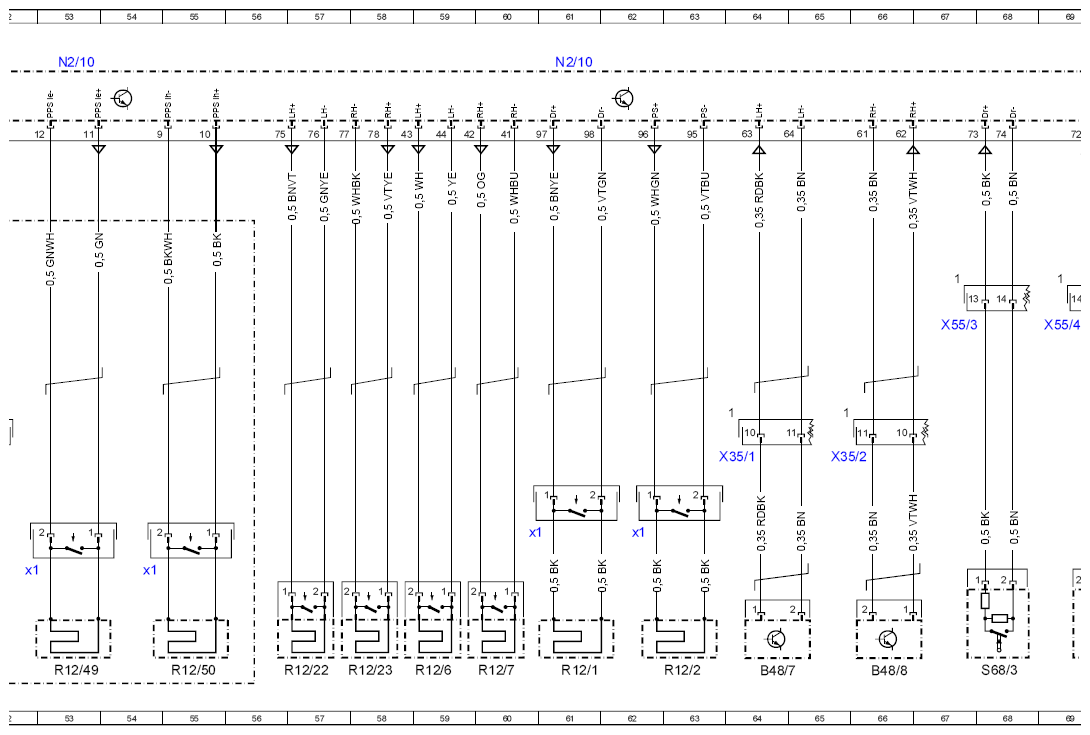

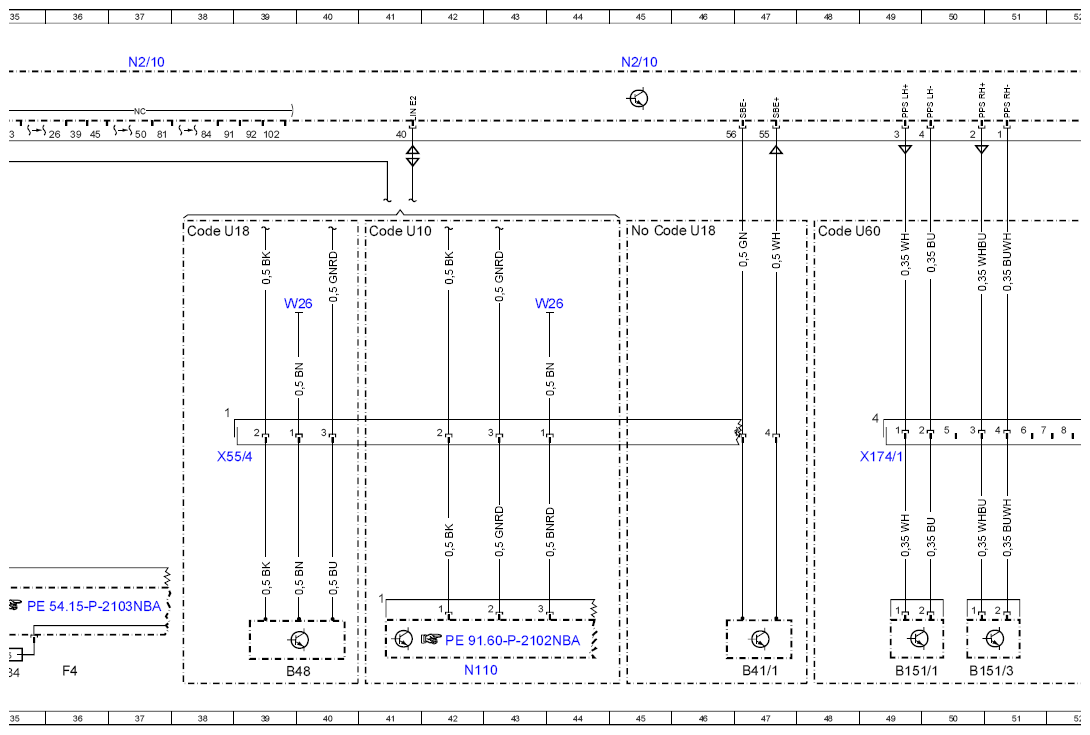

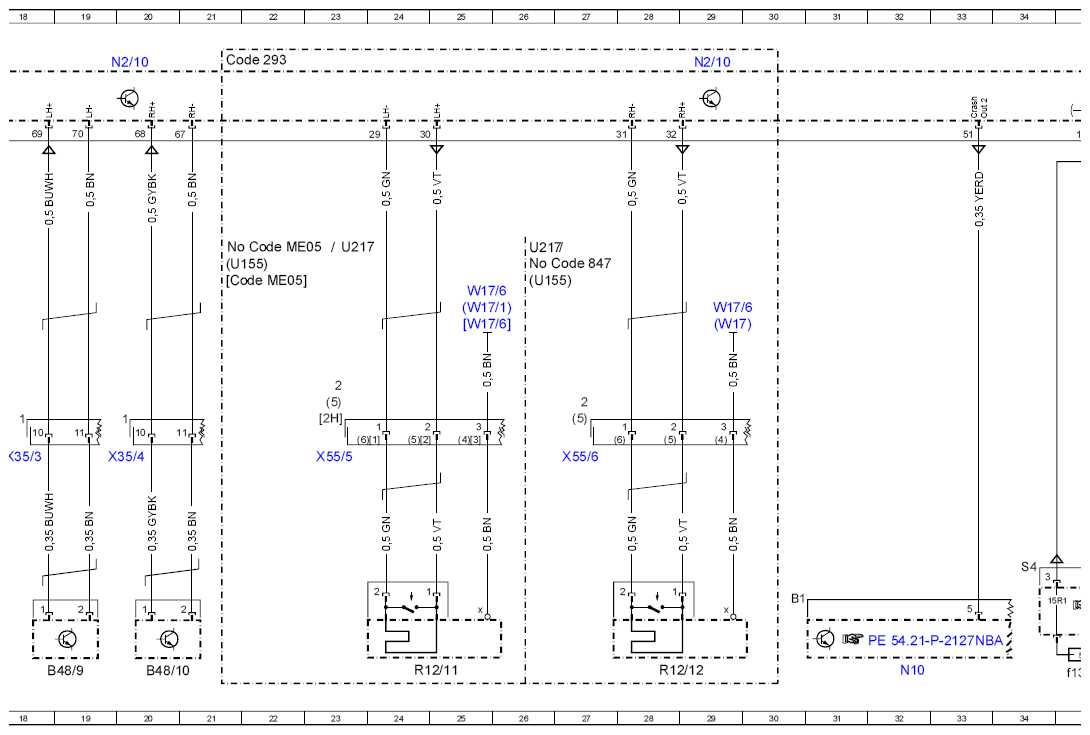

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97NBA
MODEL 166 as of model year 2016 Control unit N2/10, sheet 1
MODEL 292 Control unit N2/10, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| B151/1 | Left front bumper pedestrian protection sensor | 49L |
| B151/3 | Right front bumper pedestrian protection sensor | 51L |
| B41/1 | Front passenger seat occupied recognition | 47L |
| B48 | Front passenger seat occupied recognition and ACSR | 39L |
| B48/1 | Left frontal acceleration sensor | 11L |
| B48/10 | Right rear door pressure sensor | 20L |
| B48/15 | Left B-pillar body acceleration sensor | 13L |
| B48/16 | Right B-pillar body acceleration sensor | 8L |
| B48/2 | Right frontal acceleration sensor | 10L |
| B48/7 | Left front door pressure sensor | 64L |
| B48/8 | Right front door pressure sensor | 66L |
| B48/9 | Left rear door pressure sensor | 19L |
| CAN E1 | Chassis CAN 1 | 6K |
| Code 293 | Left and right rear sidebag | 21A |
| Code 2U8 | Alternative refrigerant | 80D |
| Code 494 | USA version | 70D |
| Code 847 | 3rd seat row | 76D |
| Code 847 | 3rd seat row | 26D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 21E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 22D |
| Code U10 | Front passenger seat with weight detection | 41D |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 38D |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 45D |
| Code U60 | Active engine hood (pedestrian protection) | 48D |
| F33 | Battery compartment prefuse box | 3L |
| F33f59 | Fuse 59 | 2L |
| F4 | Rear fuse box | 36L |
| F4f134 | Fuse 134 | 35L |
| N10 | SAM control unit | 32L |
| N110 | Weight Sensing System (WSS) control unit | 42L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 29A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 37A |
| N2/10 | Supplemental restraint system control unit | 45A |
| N2/10 | Supplemental restraint system control unit | 53A |
| N2/10 | Supplemental restraint system control unit | 61A |
| N2/10 | Supplemental restraint system control unit | 70A |
| N2/10 | Supplemental restraint system control unit | 83A |
| N2/10 | Supplemental restraint system control unit | 76A |
| R12/1 | Driver ETR [GUS] squib | 61L |
| R12/10 | Front passenger sidebag squib | 14L |
| R12/11 | Left rear sidebag squib | 24L |
| R12/12 | Right rear sidebag squib | 28L |
| R12/1x1 | Driver emergency tensioning retractor squib electrical connector | 60J |
| R12/2 | Front passenger ETR [GUS] squib | 63L |
| R12/22 | Left windowbag squib | 57L |
| R12/23 | Right windowbag squib | 58L |
| R12/2x1 | Front passenger emergency tensioning retractor squib electrical connector | 62J |
| R12/35 | Left 3rd row ETR [GUS] squib | 77L |
| R12/36 | Right 3rd row ETR [GUS] squib | 78L |
| R12/37 | Driver-side anchor fitting tensioner squib | 75L |
| R12/38 | Front passenger anchor fitting tensioner squib | 72L |
| R12/49 | Left rear active engine hood squib | 53L |
| R12/49x1 | Active engine hood squib electrical connector, left hinge | 52J |
| R12/50 | Right rear active engine hood squib | 55L |
| R12/50x1 | Active engine hood squib electrical connector, right hinge | 54J |
| R12/6 | Left 2nd row ETR [GUS] squib | 59L |
| R12/69 | Inerting system squib | 81L |
| R12/7 | Right 2nd row ETR [GUS] squib | 60L |
| R12/9 | Driver sidebag squib | 17L |
| S68/20 | Front passenger seat position detection switch | 73L |
| S68/3 | Driver seat belt buckle restraint system switch | 68L |
| S68/4 | Front passenger seat belt buckle restraint system switch | 69L |
| U12 | Valid for left-hand drive vehicles | 15D |
| U13 | Valid for right-hand drive vehicles | 15D |
| U155 | Valid for 166.8 | 21D |
| U155 | Valid for 166.8 | 26E |
| U217 | Not valid for model series 166.8 | 23D |
| U217 | Not valid for model series 166.8 | 26D |
| W15/1 | Right footwell ground point | 15E |
| W15/1 | Right footwell ground point | 16E |
| W15/2 | Left footwell ground point | 15E |
| W15/2 | Left footwell ground point | 16E |
| W17 | Right rear seat ground point | 29E |
| W17/1 | Left rear seat ground point | 25E |
| W17/6 | Rear seat crossmember ground point | 29E |
| W17/6 | Rear seat crossmember ground point | 25E |
| W17/6 | Rear seat crossmember ground point | 25E |
| W26 | SRS control unit ground point | 3E |
| W26 | SRS control unit ground point | 39E |
| W26 | SRS control unit ground point | 43E |
| X174/1 | Vehicle interior/front bumper electrical connector | 49H |
| X174/3 | Vehicle interior/front zone electrical connector | 9H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 81H |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 6L |
| X35/1 | Driver door electrical connector | 64H |
| X35/2 | Front passenger door electrical connector | 65H |
| X35/3 | Left rear door electrical connector | 18H |
| X35/4 | Right rear door electrical connector | 20H |
| X55/3 | Driver seat connector block | 16H |
| X55/3 | Driver seat connector block | 74H |
| X55/3 | Driver seat connector block | 67E |
| X55/4 | Front passenger seat connector block | 14H |
| X55/4 | Front passenger seat connector block | 39H |
| X55/4 | Front passenger seat connector block | 71H |
| X55/4 | Front passenger seat connector block | 69E |
| X55/5 | Left rear seat adjustment unit connector block | 23H |
| X55/6 | Right rear seat adjustment unit connector block | 27H |
