Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97NAC
ENGINE 276.8/9 in MODEL 166 up to model year 2016 Control unit N3/10, vehicle connector
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |

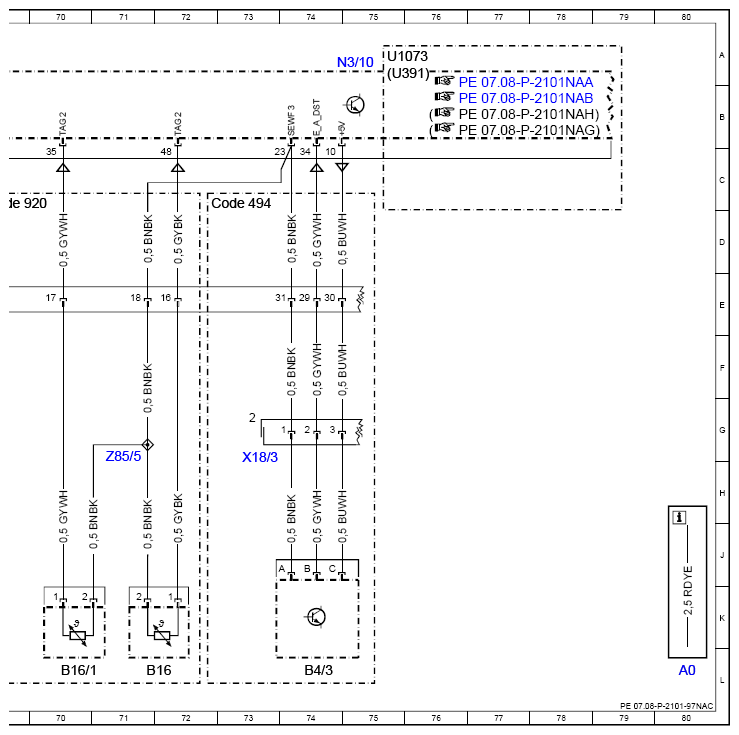

| B16 | Temperature sensor upstream of NOx storage catalytic converter, right | 71L |
| B16/1 | Temperature sensor upstream of NOx storage catalytic converter, left | 70L |

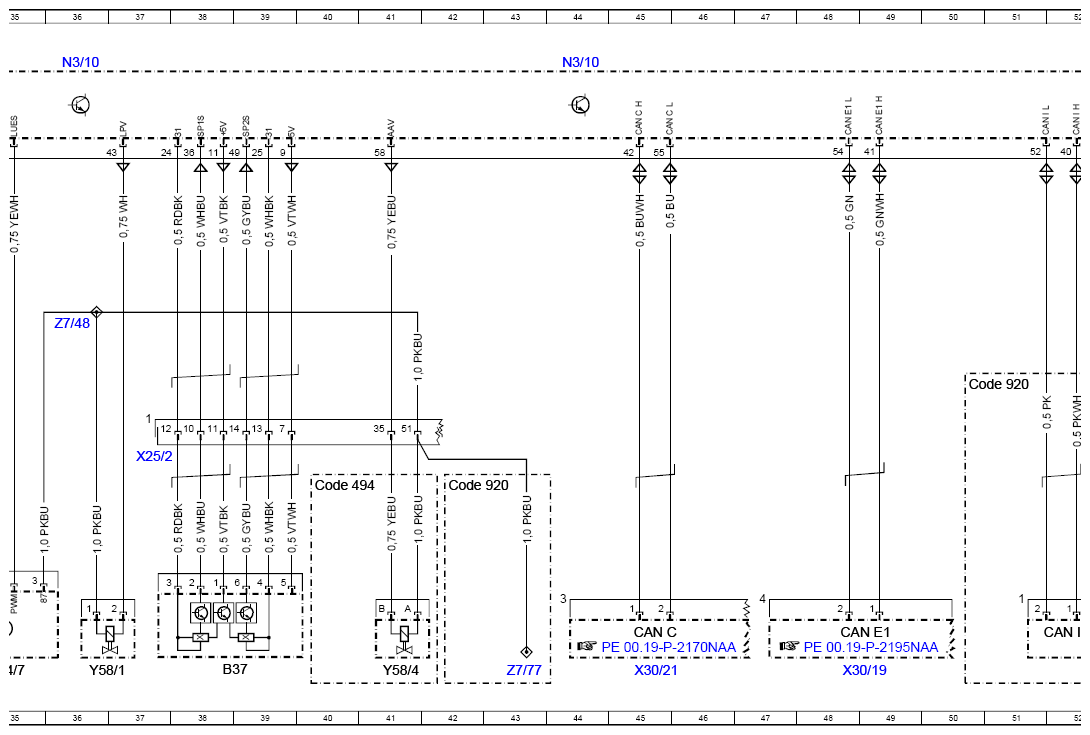

| B37 | Accelerator pedal sensor | 38L |
| B4/3 | Fuel tank pressure sensor | 74L |
| B4/4 | Purging pressure sensor | 24J |
| CAN C | Drive train CAN | 45K |
| CAN E1 | Chassis CAN 1 | 48K |
| CAN I | Drive train sensor CAN | 52K |
| CAN I | Drive train sensor CAN | 53K |
| CAN I | Drive train sensor CAN | 54K |
| Code 494 | USA version | 40H |
| Code 494 | USA version | 72C |
| Code 920 | Gasoline direct injection with stratified charge | 42H |
| Code 920 | Gasoline direct injection with stratified charge | 50F |
| Code 920 | Gasoline direct injection with stratified charge | 69C |
| Code B03 | ECO start/stop function | 27A |
| F32/3 | Engine compartment prefuse box | 32L |
| F32/3f6 | Fuse 6 | 30K |

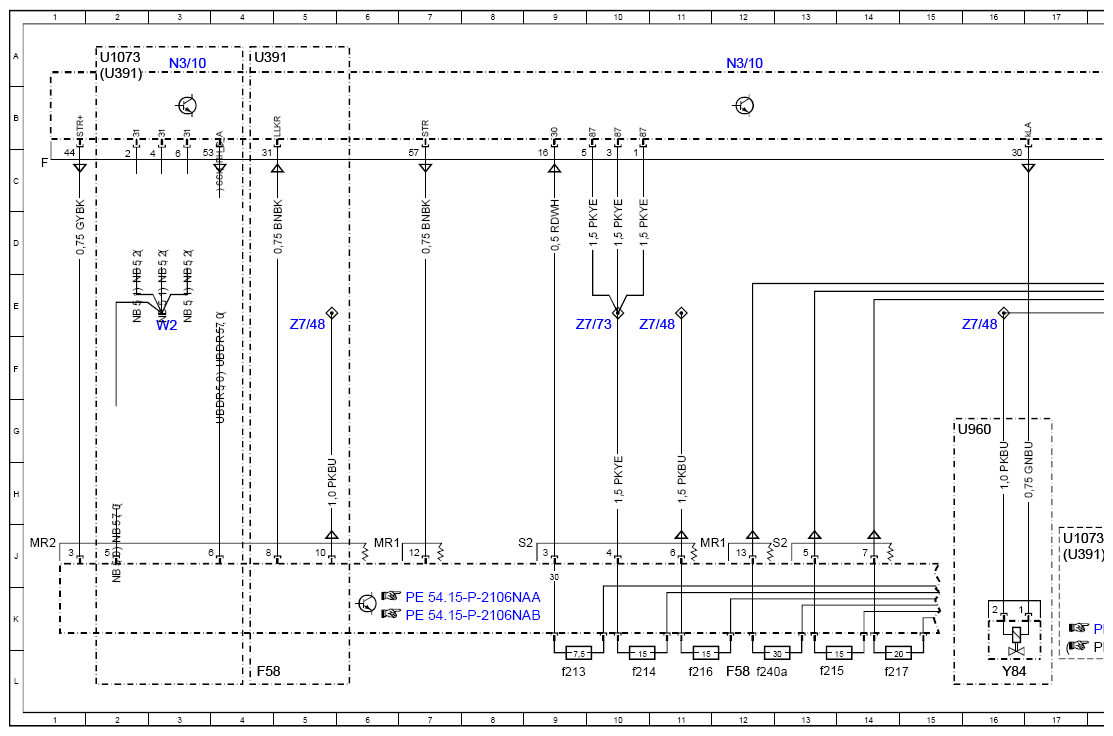

| F58 | Engine compartment fuse and relay module | 4L |
| F58 | Engine compartment fuse and relay module | 12L |
| F58f213 | Fuse 213 | 9L |
| F58f214 | Fuse 214 | 10L |
| F58f215 | Fuse 215 | 13L |
| F58f216 | Fuse 216 | 11L |
| F58f217 | Fuse 217 | 14L |
| F58f240a | Fuse 240a | 12L |

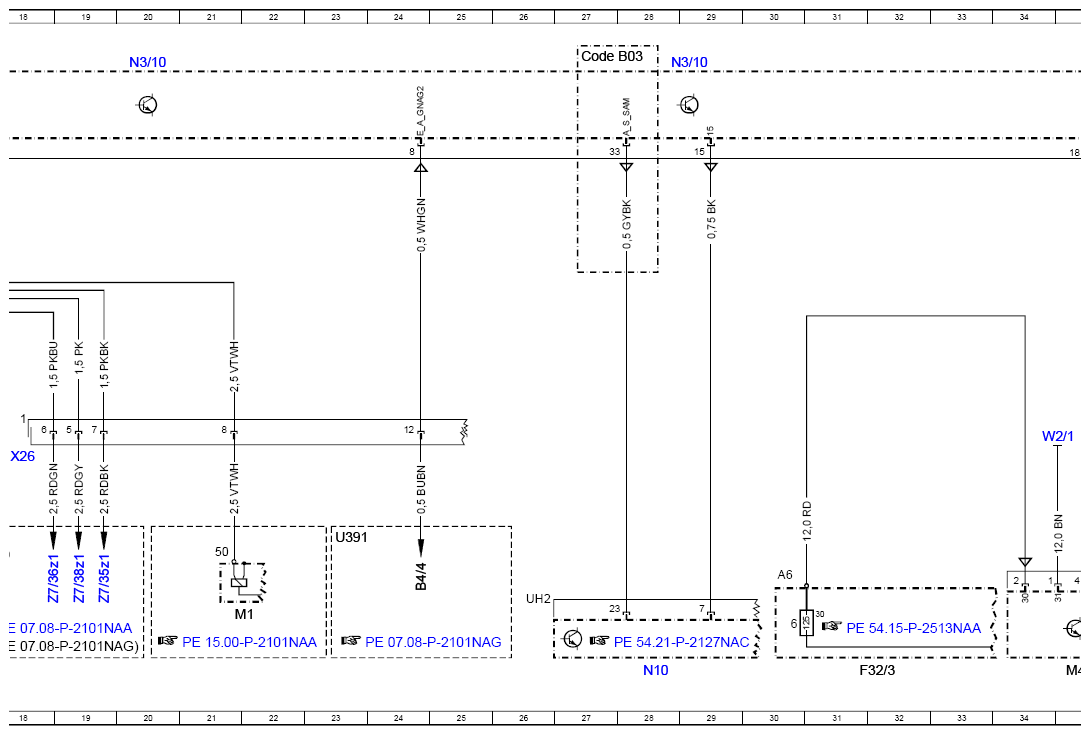

| M1 | Starter | 21K |
| M4/7 | Fan motor | 35L |
| N10 | SAM control unit | 28L |
| N118 | Fuel pump control unit | 63L |
| N2/10 | Supplemental restraint system control unit | 67L |
| N3/10 | ME-SFI [ME] control unit | 3A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 75A |

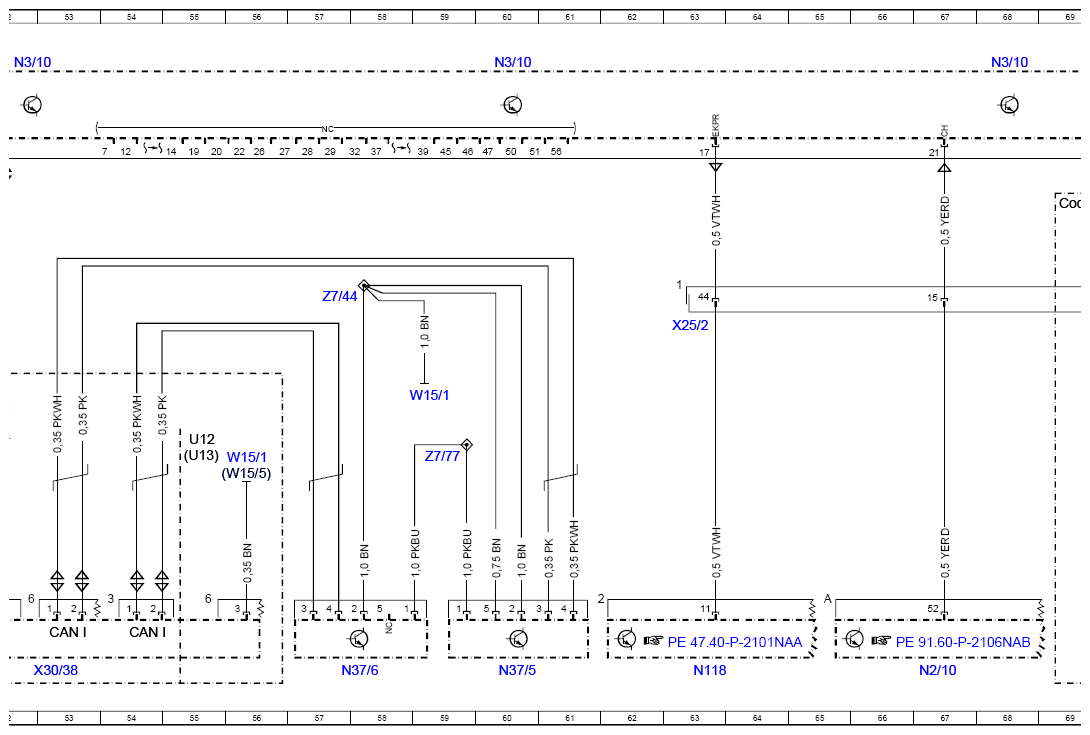

| N37/5 | Left NOx sensor control unit | 60L |
| N37/6 | Right NOx sensor control unit | 58L |
| U1073 | Valid for gasoline engine 276.9 | 17J |
| U1073 | Valid for gasoline engine 276.9 | 2A |
| U1073 | Valid for gasoline engine 276.9 | 75A |
| U12 | Valid for left-hand drive vehicles | 55G |
| U13 | Valid for right-hand drive vehicles | 55G |
| U391 | Valid for gasoline engine 276.8 | 17J |
| U391 | Valid for gasoline engine 276.8 | 23J |
| U391 | Valid for gasoline engine 276.8 | 2A |
| U391 | Valid for gasoline engine 276.8 | 4A |
| U391 | Valid for gasoline engine 276.8 | 75A |
| U960 | Valid for radiator shutters | 15G |
| W15/1 | Right footwell ground point | 56H |
| W15/1 | Right footwell ground point | 59G |
| W15/5 | Left front footwell ground point | 56H |
| W2 | Right front ground point at lamp unit | 3E |
| W2/1 | Right front ground point | 34G |
| X18/3 | Vehicle interior/fuel tank electrical connector | 73H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 37G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 63E |
| X26 | Interior and engine wiring harness electrical connector | 18H |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 48L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 45L |
| X30/38 | Potential distributor electrical connector (CAN I) | 53L |
| Y58/1 | Purge control valve | 36L |
| Y58/4 | Activated charcoal filter shutoff valve | 41L |
| Y84 | Radiator shutters actuator | 16L |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 19J |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 18J |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 19J |
| Z7/44 | Sensor ground connector sleeve | 57E |
| Z7/48 | Circuit 87D2 connector sleeve | 5E |
| Z7/48 | Circuit 87D2 connector sleeve | 11E |
| Z7/48 | Circuit 87D2 connector sleeve | 16E |
| Z7/48 | Circuit 87D2 connector sleeve | 36E |
| Z7/73 | Circuit 87 D4 connector sleeve | 10E |
| Z7/77 | Circuit 87 D2 connector sleeve | 43L |
| Z7/77 | Circuit 87 D2 connector sleeve | 59G |
| Z85/5 | CAT temperature sensor ground line connector sleeve | 71G |
