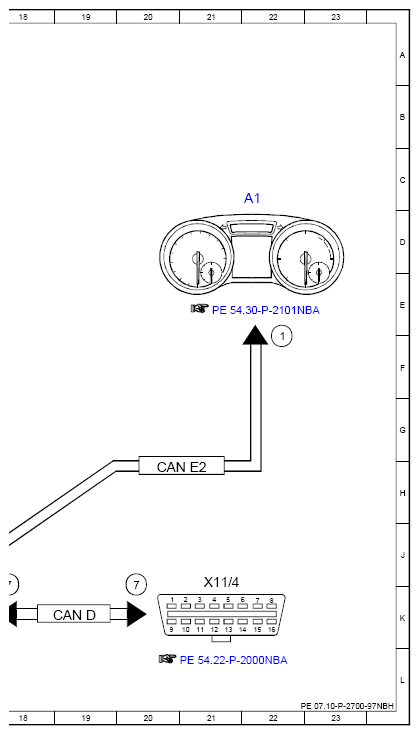

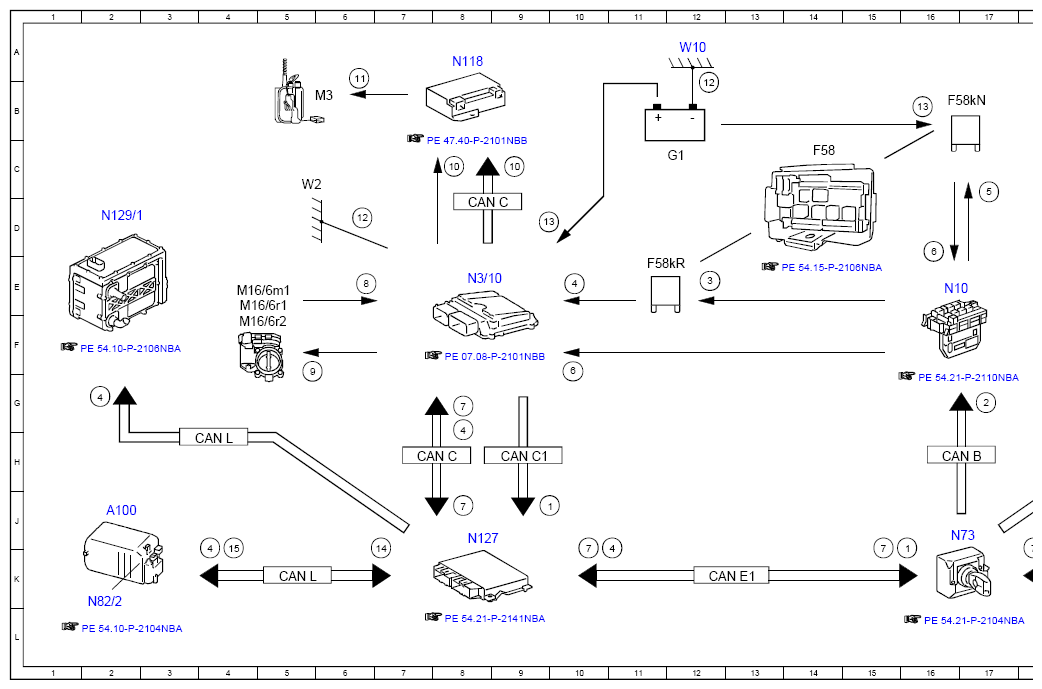

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97NBH
ENGINE 276.8 in MODEL 166.063 as of model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 9J |
| 1 | Engine diagnosis indicator lamp, actuation | 16K |
| 1 | Engine diagnosis indicator lamp, actuation | 22F |
| 10 | Fuel pump, request ON | 8C |
| 10 | Fuel pump, request ON | 9C |
| 11 | Fuel pump, actuation | 6B |
| 12 | Circuit 31, status | 6D |
| 12 | Circuit 31, status | 12B |
| 13 | Circuit 30, status | 9D |
| 13 | Circuit 30, status | 16B |
| 14 | Contactor, request | 7K |
| 15 | Contactor, status | 4K |
| 2 | Circuit 15, request ON | 17G |
| 3 | Circuit 15 relay, actuation | 12E |
| 4 | Circuit 15, status ON | 4K |
| 4 | Circuit 15, status ON | 2G |
| 4 | Circuit 15, status ON | 8H |
| 4 | Circuit 15, status ON | 11K |
| 4 | Circuit 15, status ON | 10E |
| 5 | Combustion engine circuit 87 relay, actuation | 17C |
| 6 | Circuit 87, status | 10G |
| 6 | Circuit 87, status | 16D |
| 7 | Engine control diagnosis, communication | 8J |
| 7 | Engine control diagnosis, communication | 8G |
| 7 | Engine control diagnosis, communication | 10K |
| 7 | Engine control diagnosis, communication | 15K |
| 7 | Engine control diagnosis, communication | 18K |
| 7 | Engine control diagnosis, communication | 20K |
| 8 | Throttle valve position, signal | 6E |
| 9 | Throttle valve actuator motor, actuation | 5F |
| A1 | Instrument cluster | 22C |
| A100 | High-voltage battery module | 2J |
| CAN B | Interior CAN | 16H |
| CAN C | Drive train CAN | 7H |
| CAN C | Drive train CAN | 8D |
| CAN C1 | Engine CAN | 9H |
| CAN D | Diagnostic CAN | 19K |
| CAN E1 | Chassis CAN 1 | 12K |
| CAN E2 | Chassis CAN 2 | 20H |
| CAN L | Hybrid CAN | 4H |
| CAN L | Hybrid CAN | 5K |
| F58 | Engine compartment fuse and relay module | 14C |
| F58kN | Circuit 87M relay | 16B |
| F58kR | Circuit 15 relay | 11E |
| G1 | On-board electrical system battery | 12C |
| M16/6m1 | Actuator motor | 4E |
| M16/6r1 | Actual value potentiometer 1 | 4E |
| M16/6r2 | Actual value potentiometer 2 | 4F |
| M3 | Fuel pump (FP) | 6B |
| N10 | SAM control unit | 16E |
| N118 | Fuel pump control unit | 8A |
| N127 | Drivetrain control unit | 8J |
| N129/1 | Power electronics control unit | 2D |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N73 | Electronic ignition switch control unit | 16J |
| N82/2 | Battery management system control unit | 2K |
| W10 | Front right on-board electrical system battery ground point | 12A |
| W2 | Right front ground point at lamp unit | 5C |
| X11/4 | Diagnostic connector | 21K |
