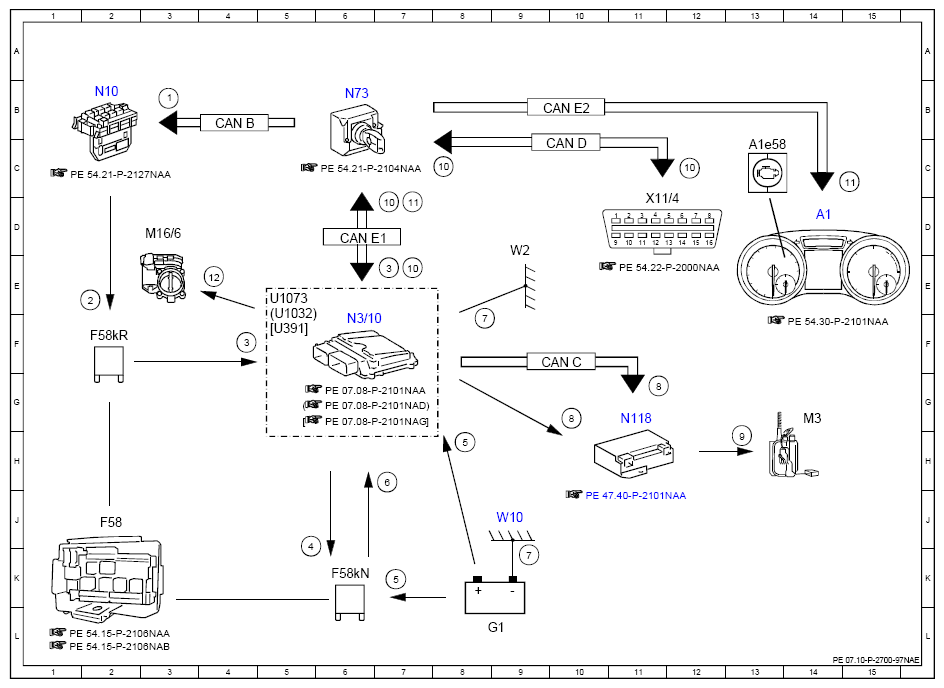

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97NAE
ENGINE 157, 276, 278 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request ON | 3B |
| 10 | Correction programming, communication | 7E |
| 10 | Correction programming, communication | 7D |
| 10 | Correction programming, communication | 8C |
| 10 | Correction programming, communication | 12C |
| 11 | Engine diagnosis indicator lamp, actuation | 7D |
| 11 | Engine diagnosis indicator lamp, actuation | 15C |
| 12 | Throttle valve actuator, actuation | 4E |
| 2 | Circuit 15 relay, actuation | 2E |
| 3 | Circuit 15, status ON | 4F |
| 3 | Circuit 15, status ON | 7E |
| 4 | Combustion engine circuit 87 relay, actuation | 5K |
| 5 | Circuit 30, status | 7K |
| 5 | Circuit 30, status | 8H |
| 6 | Circuit 87, status | 7H |
| 7 | Circuit 31, status | 8F |
| 7 | Circuit 31, status | 9K |
| 8 | Fuel pump, request ON | 10G |
| 8 | Fuel pump, request ON | 11G |
| 9 | Fuel pump, actuation | 13H |
| A1 | Instrument cluster | 14D |
| A1e58 | Engine diagnosis indicator lamp | 13C |
| CAN B | Interior CAN | 4B |
| CAN C | Drive train CAN | 10F |
| CAN D | Diagnostic CAN | 10C |
| CAN E1 | Chassis CAN 1 | 6D |
| CAN E2 | Chassis CAN 2 | 10B |
| F58 | Engine compartment fuse and relay module | 2J |
| F58kN | Circuit 87M relay | 6K |
| F58kR | Circuit 15 relay | 2F |
| G1 | On-board electrical system battery | 9L |
| M16/6 | Throttle valve actuator | 3D |
| M3 | Fuel pump (FP) | 14G |
| N10 | SAM control unit | 2B |
| N118 | Fuel pump control unit | 11G |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 6B |
| U1032 | Valid for engine 278 and 157 | 5F |
| U1073 | Valid for gasoline engine 276.9 | 5E |
| U391 | Valid for gasoline engine 276.8 | 5F |
| W10 | Front right on-board electrical system battery ground point | 9J |
| W2 | Right front ground point at lamp unit | 9D |
| X11/4 | Diagnostic connector | 11D |
