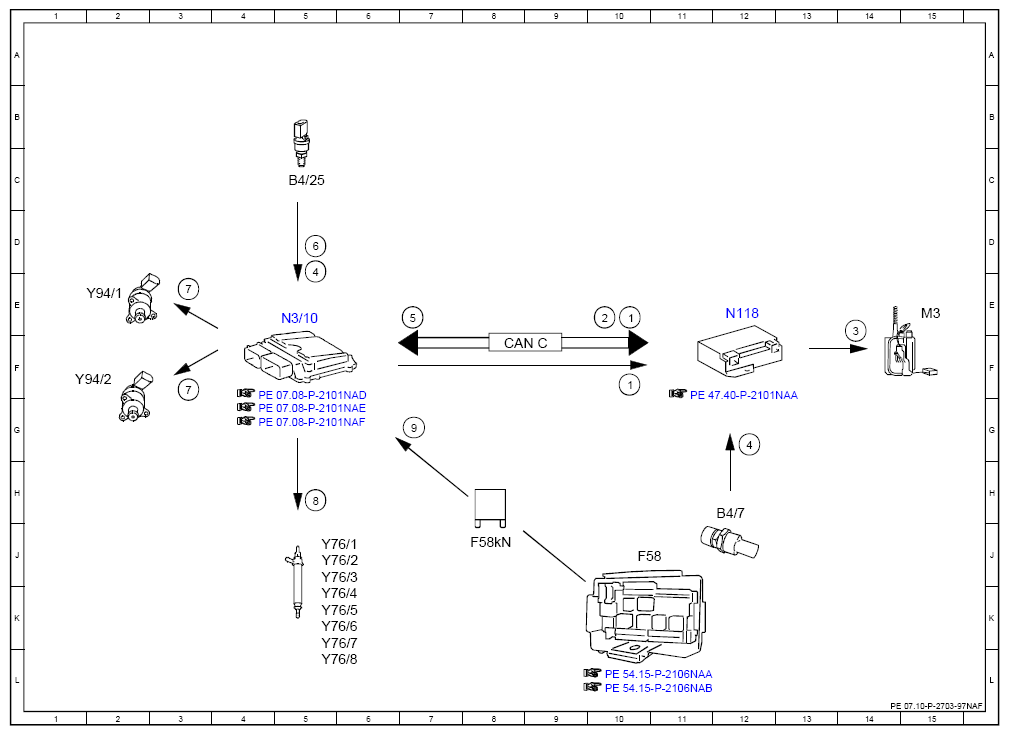

Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97NAF
ENGINE 157, 278 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 10F |
| 1 | Fuel pump, request ON | 10E |
| 2 | Fuel pump, specified pressure request | 10E |
| 3 | Fuel pump, actuation | 14E |
| 4 | Fuel pressure, signal | 12G |
| 4 | Fuel pressure, signal | 5E |
| 5 | Fuel pressure, status | 7E |
| 6 | Fuel temperature, signal | 5D |
| 7 | Quantity control valve, actuation | 3E |
| 7 | Quantity control valve, actuation | 3F |
| 8 | Fuel injectors, actuation | 5H |
| 9 | Circuit 87, status | 7G |
| B4/25 | Fuel tank pressure and temperature sensor | 5C |
| B4/7 | Fuel pressure sensor | 12H |
| CAN C | Drive train CAN | 8F |
| F58 | Engine compartment fuse and relay module | 10J |
| F58kN | Circuit 87M relay | 8J |
| M3 | Fuel pump (FP) | 15E |
| N118 | Fuel pump control unit | 12E |
| N3/10 | ME-SFI [ME] control unit | 5E |
| Y76/1 | Cylinder 1 fuel injector | 5J |
| Y76/2 | Cylinder 2 fuel injector | 5J |
| Y76/3 | Cylinder 3 fuel injector | 5J |
| Y76/4 | Cylinder 4 fuel injector | 5K |
| Y76/5 | Cylinder 5 fuel injector | 5K |
| Y76/6 | Cylinder 6 fuel injector | 5K |
| Y76/7 | Cylinder 7 fuel injector | 5K |
| Y76/8 | Cylinder 8 fuel injector | 5L |
| Y94/1 | Left quantity control valve | 1E |
| Y94/2 | Right quantity control valve | 1F |
