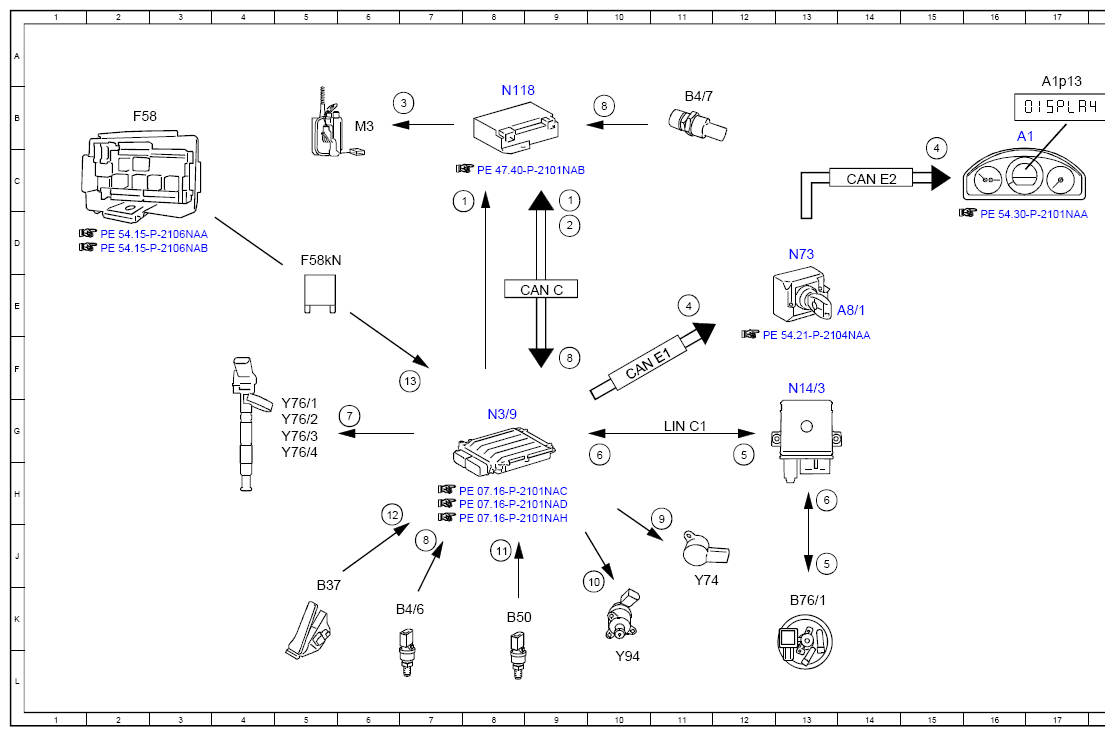

Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97NAA
ENGINE 651.9 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 9C |
| 1 | Fuel pump, request ON | 7C |
| 10 | Quantity control valve, actuation | 10J |
| 11 | Fuel temperature, signal | 8J |
| 12 | Accelerator pedal sensor, signal | 6H |
| 13 | Circuit 87, status | 7F |
| 2 | Fuel pump, specified pressure request | 9D |
| 3 | Fuel pump, actuation | 7B |
| 4 | Instrument cluster, message | 11E |
| 4 | Instrument cluster, message | 15C |
| 5 | Fuel preheating system heating element, actuation | 13J |
| 5 | Fuel preheating system heating element, actuation | 12G |
| 6 | Condensation sensor for fuel filter with heating element, signal | 10G |
| 6 | Condensation sensor for fuel filter with heating element, signal | 13H |
| 7 | Fuel injectors, actuation | 6G |
| 8 | Fuel pressure, signal | 10B |
| 8 | Fuel pressure, signal | 7J |
| 8 | Fuel pressure, signal | 9F |
| 9 | Pressure regulator valve, actuation | 11H |
| A1 | Instrument cluster | 16B |
| A1p13 | Multifunction display | 17A |
| A8/1 | Transmitter key | 14E |
| B37 | Accelerator pedal sensor | 5K |
| B4/6 | Fuel pressure sensor | 6K |
| B4/7 | Fuel pressure sensor | 11B |
| B50 | Fuel temperature sensor | 8K |
| B76/1 | Condensation sensor for fuel filter with heating element | 13K |
| CAN C | Drive train CAN | 9E |
| CAN E1 | Chassis CAN 1 | 10F |
| CAN E2 | Chassis CAN 2 | 14C |
| F58 | Engine compartment fuse and relay module | 2B |
| F58kN | Circuit 87M relay | 5D |
| LIN C1 | Drive train LIN | 11G |
| M3 | Fuel pump (FP) | 6B |
| N118 | Fuel pump control unit | 8B |
| N14/3 | Glow output stage | 13F |
| N3/9 | CDI control unit | 8G |
| N73 | Electronic ignition switch control unit | 13D |
| Y74 | Pressure regulator valve | 11J |
| Y76/1 | Cylinder 1 fuel injector | 5G |
| Y76/2 | Cylinder 2 fuel injector | 5G |
| Y76/3 | Cylinder 3 fuel injector | 5G |
| Y76/4 | Cylinder 4 fuel injector | 5G |
| Y94 | Quantity control valve | 10L |
