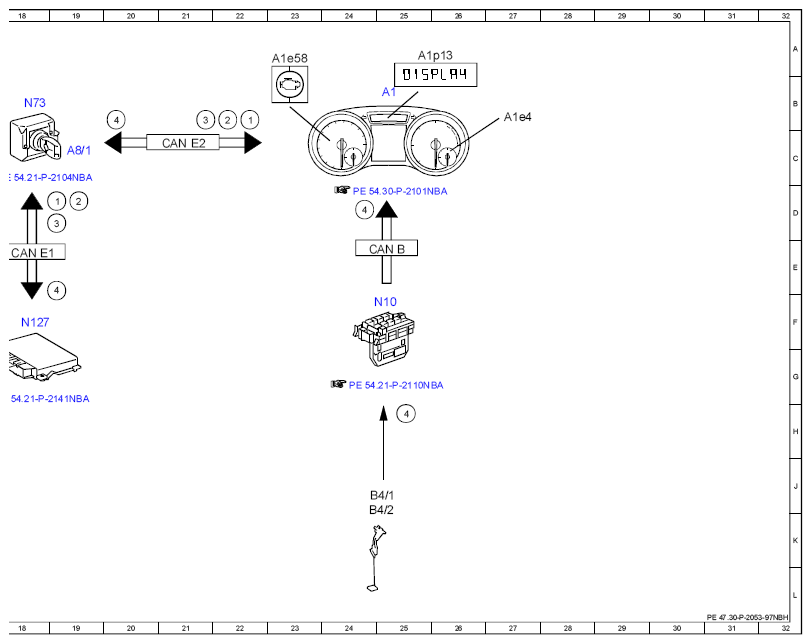

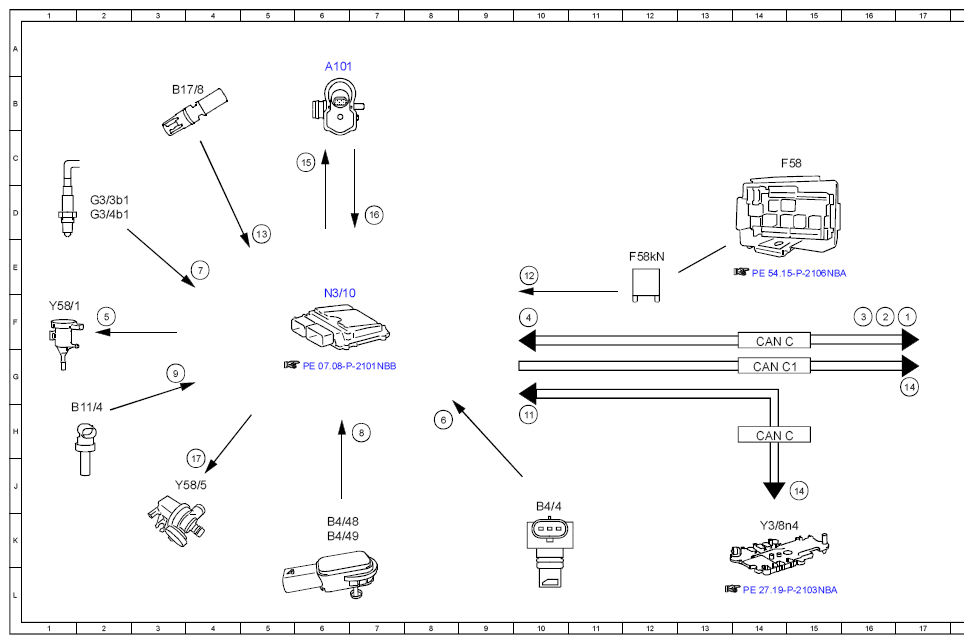

Electrical Function Schematic For Purge System With Leak Test - PE47.30-P-2053-97NBH
ENGINE 276.8 in MODEL 166.063 as of model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 22B |
| 1 | Engine diagnosis indicator lamp, actuation | 17F |
| 1 | Engine diagnosis indicator lamp, actuation | 19D |
| 11 | Gear range, status | 10H |
| 12 | Circuit 87, status | 10E |
| 13 | Charge air temperature sensor, signal | 5D |
| 14 | Engine running, signal | 15J |
| 14 | Engine running, signal | 17G |
| 15 | Fuel tank diagnostic module, status | 6C |
| 16 | Fuel tank diagnostic module, actuation | 7D |
| 17 | Fuel tank shutoff valve, actuation | 4H |
| 2 | Instrument cluster, message | 16F |
| 2 | Instrument cluster, message | 22B |
| 2 | Instrument cluster, message | 19D |
| 3 | Fuel reserve warning lamp, actuation | 16F |
| 3 | Fuel reserve warning lamp, actuation | 21B |
| 3 | Fuel reserve warning lamp, actuation | 19D |
| 4 | Fuel level, signal | 10F |
| 4 | Fuel level, signal | 25H |
| 4 | Fuel level, signal | 20B |
| 4 | Fuel level, signal | 19E |
| 4 | Fuel level, signal | 24D |
| 5 | Purging switchover valve, actuation | 2F |
| 6 | Intake air temperature sensor, signal | 8H |
| 7 | Oxygen sensor element, signal | 4E |
| 8 | Fuel tank pressure sensor, signal | 7H |
| 9 | Coolant temperature sensor, signal | 3G |
| A1 | Instrument cluster | 25B |
| A101 | Fuel tank diagnostic module | 6A |
| A1e4 | Fuel reserve indicator lamp | 27B |
| A1e58 | Engine diagnosis indicator lamp | 23A |
| A1p13 | Multifunction display | 25A |
| A8/1 | Transmitter key | 19C |
| B11/4 | Coolant temperature sensor | 2H |
| B17/8 | Charge air temperature sensor | 3B |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 24J |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 24K |
| B4/4 | Purging pressure sensor | 10J |
| B4/48 | Fuel tank pressure sensor 1 | 6K |
| B4/49 | Fuel tank pressure sensor 2 | 6K |
| CAN B | Interior CAN | 25E |
| CAN C | Drive train CAN | 14H |
| CAN C | Drive train CAN | 14F |
| CAN C1 | Engine CAN | 14G |
| CAN E1 | Chassis CAN 1 | 18E |
| CAN E2 | Chassis CAN 2 | 21C |
| F58 | Engine compartment fuse and relay module | 15C |
| F58kN | Circuit 87M relay | 12E |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 2D |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 2D |
| N10 | SAM control unit | 25F |
| N127 | Drivetrain control unit | 18F |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 18B |
| Y3/8n4 | Fully integrated transmission control unit | 14K |
| Y58/1 | Purge control valve | 1F |
| Y58/5 | Fuel tank shutoff valve | 3J |
