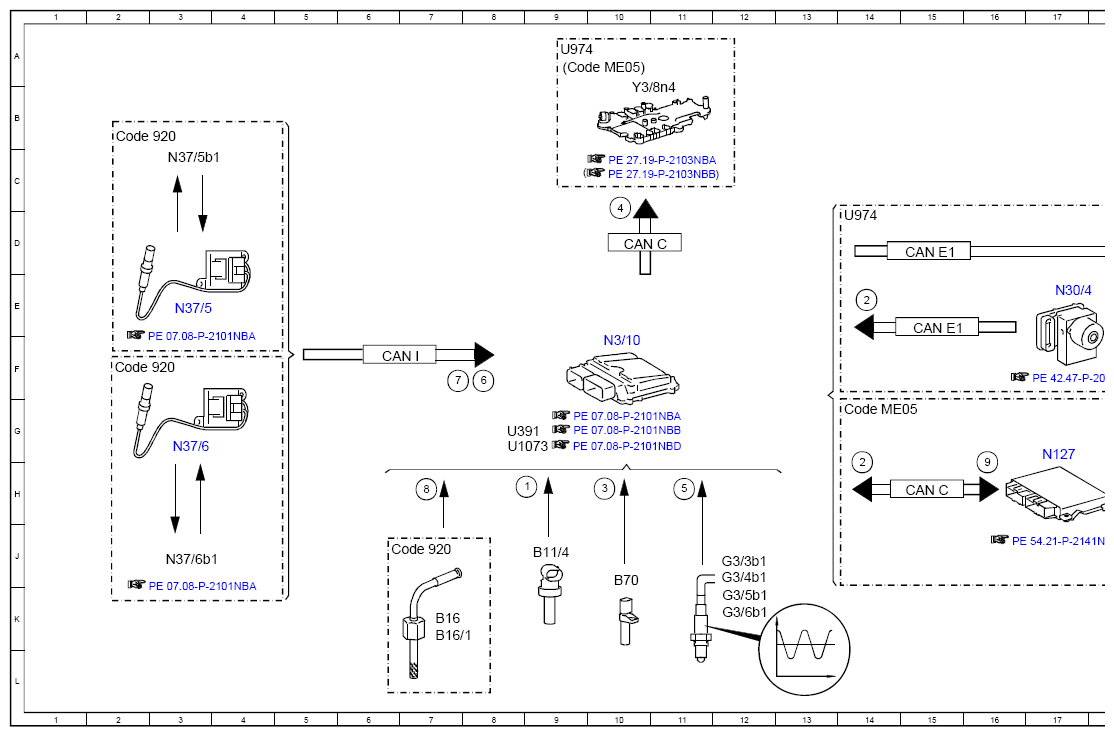

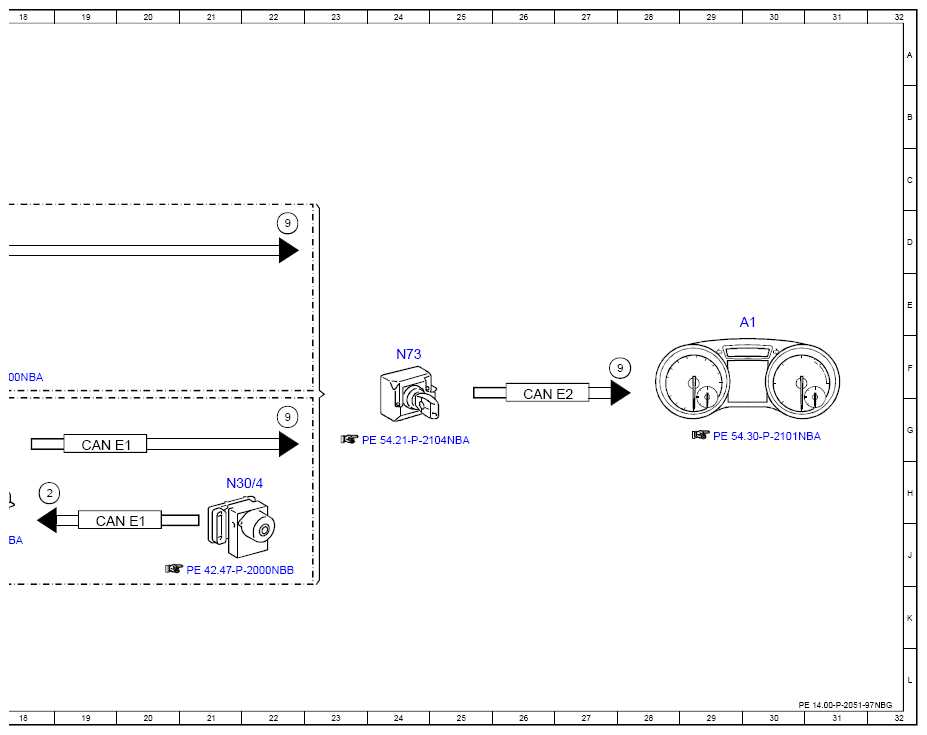

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97NBG
ENGINE 276 in MODEL 166 as of model year 2016
ENGINE 276.8 in MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Coolant temperature sensor, signal | 8H |
| 2 | Wheel speed, signal | 14H |
| 2 | Wheel speed, signal | 14E |
| 2 | Wheel speed, signal | 18H |
| 3 | Engine speed, signal | 10H |
| 5 | Oxygen sensor element, signal | 11H |
| 6 | Nitrogen oxide proportion, status | 8F |
| 7 | Oxygen proportion, status | 7F |
| 8 | Exhaust temperature, signal | 7H |
| 9 | Indicator lamp, request | 16G |
| 9 | Indicator lamp, request | 22D |
| 9 | Indicator lamp, request | 22G |
| 9 | Indicator lamp, request | 28F |
| A1 | Instrument cluster | 30E |
| B11/4 | Coolant temperature sensor | 9J |
| B16 | Temperature sensor upstream of NOx storage catalytic converter, right | 7K |
| B16/1 | Temperature sensor upstream of NOx storage catalytic converter, left | 7K |
| B70 | Crankshaft Hall sensor | 10J |
| CAN C | Drive train CAN | 15H |
| CAN C | Drive train CAN | 10D |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 15D |
| CAN E1 | Chassis CAN 1 | 19G |
| CAN E1 | Chassis CAN 1 | 19J |
| CAN E2 | Chassis CAN 2 | 26F |
| CAN I | Drive train sensor CAN | 6F |
| Code 920 | Gasoline direct injection with stratified charge | 6J |
| Code 920 | Gasoline direct injection with stratified charge | 2F |
| Code 920 | Gasoline direct injection with stratified charge | 2B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 14G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 9A |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 12J |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 12J |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 12K |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 12K |
| N127 | Drivetrain control unit | 17G |
| N3/10 | ME-SFI [ME] control unit | 10F |
| N30/4 | Electronic Stability Program control unit | 17E |
| N30/4 | Electronic Stability Program control unit | 21H |
| N37/5 | Left NOx sensor control unit | 3E |
| N37/5b1 | Left NOx sensor | 3C |
| N37/6 | Right NOx sensor control unit | 3G |
| N37/6b1 | Right NOx sensor | 3J |
| N73 | Electronic ignition switch control unit | 24F |
| U1073 | Valid for gasoline engine 276.9 | 8G |
| U391 | Valid for gasoline engine 276.8 | 8G |
| U974 | Not valid for hybrid drive | 14D |
| U974 | Not valid for hybrid drive | 9A |
| Y3/8n4 | Fully integrated transmission control unit | 10B |
