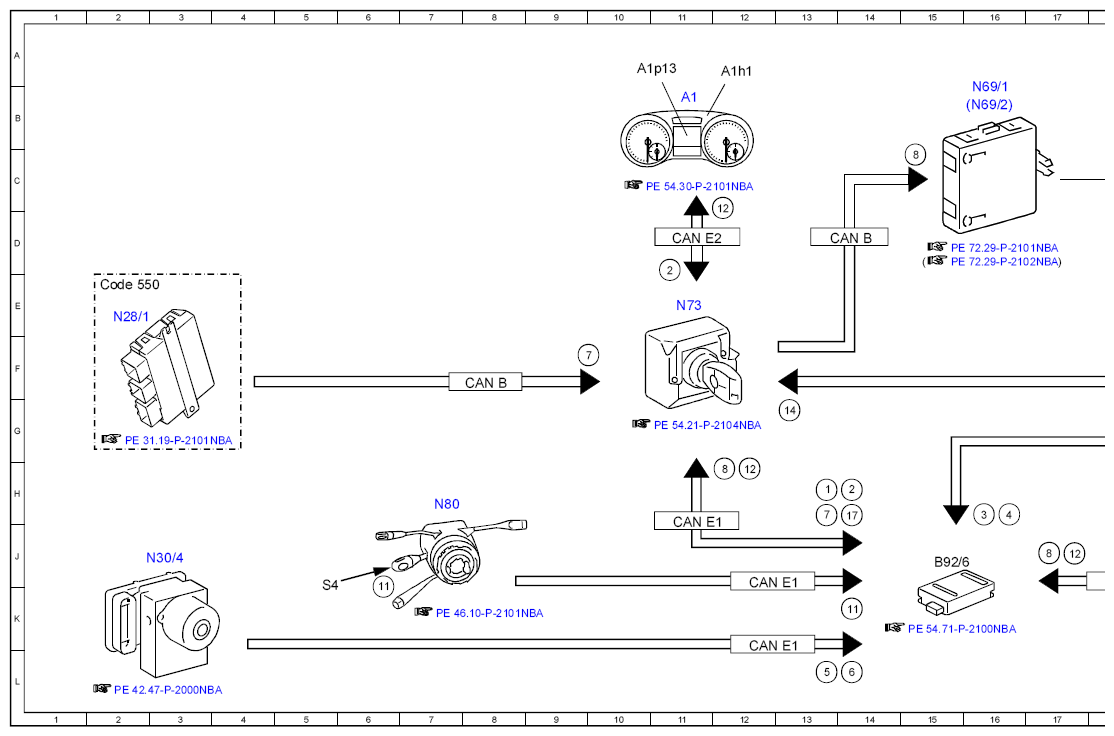

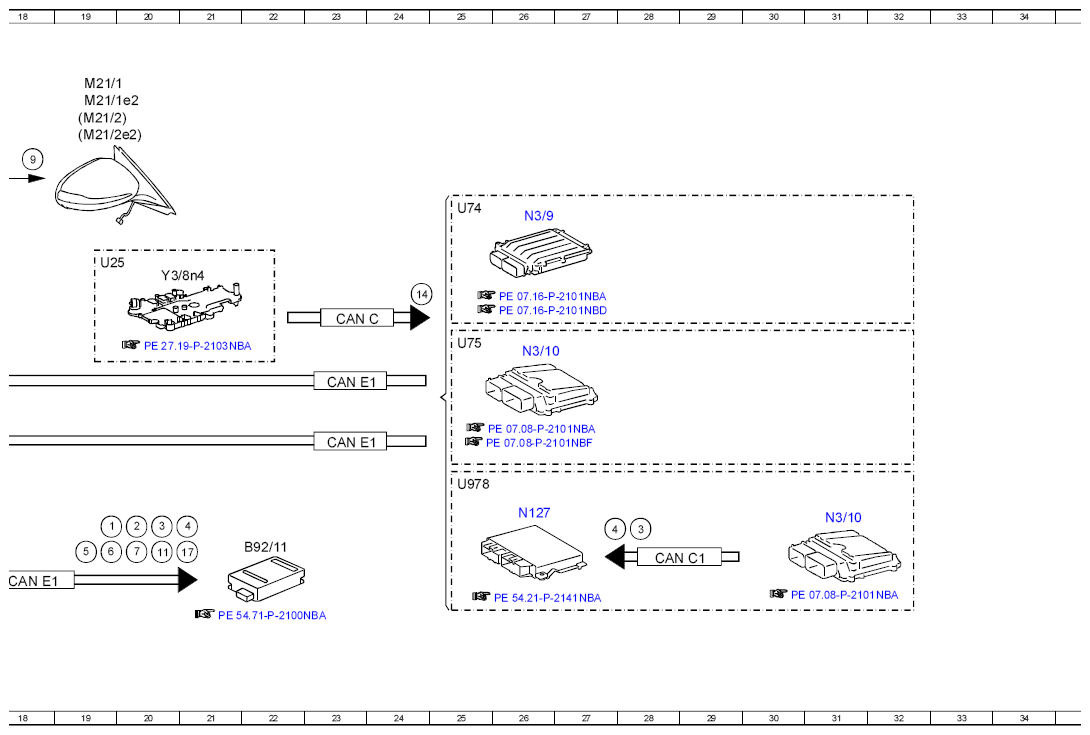

Electrical Function Schematic, Blind Spot Assistant - PE54.71-P-2051-97NBA
MODEL 166 as of model year 2016 with CODE 234 (Blind Spot Monitoring)
MODEL 292 with CODE 234 (Blind Spot Monitoring)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 19J |
| 1 | Circuit 15, status | 13H |
| 11 | Combination switch, status | 6K |
| 11 | Combination switch, status | 14K |
| 11 | Combination switch, status | 20J |
| 12 | Warning tone, request | 12H |
| 12 | Warning tone, request | 12D |
| 12 | Warning tone, request | 17J |
| 14 | Gear range, status | 24E |
| 14 | Gear range, status | 13G |
| 17 | Reverse gear, status | 21J |
| 17 | Reverse gear, status | 14H |
| 2 | Blind spot assist, status | 20J |
| 2 | Blind spot assist, status | 11D |
| 2 | Blind spot assist, status | 14H |
| 3 | Engine running, signal | 16H |
| 3 | Engine running, signal | 20J |
| 3 | Engine running, signal | 28J |
| 4 | Drivetrain operational, signal | 16H |
| 4 | Drivetrain operational, signal | 21J |
| 4 | Drivetrain operational, signal | 27J |
| 5 | Wheel rotation direction, signal | 13L |
| 5 | Wheel rotation direction, signal | 19J |
| 6 | Wheel speed, signal | 19J |
| 6 | Wheel speed, signal | 14L |
| 7 | Trailer recognition, status | 9F |
| 7 | Trailer recognition, status | 13H |
| 7 | Trailer recognition, status | 20J |
| 8 | Blind Spot Assist readiness and warning indicator, request | 15C |
| 8 | Blind Spot Assist readiness and warning indicator, request | 12H |
| 8 | Blind Spot Assist readiness and warning indicator, request | 17J |
| 9 | Blind Spot Assist readiness and warning indicator, actuation | 18C |
| A1 | Instrument cluster | 11B |
| A1h1 | Warning buzzer | 12A |
| A1p13 | Multifunction display | 10A |
| B92/11 | Left outer rear bumper integrated radar sensor | 22J |
| B92/6 | Right outer rear bumper integrated radar sensor | 15J |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 8F |
| CAN C | Drive train CAN | 23E |
| CAN C1 | Engine CAN | 28J |
| CAN E1 | Chassis CAN 1 | 23F |
| CAN E1 | Chassis CAN 1 | 11J |
| CAN E1 | Chassis CAN 1 | 18J |
| CAN E1 | Chassis CAN 1 | 12J |
| CAN E1 | Chassis CAN 1 | 12L |
| CAN E1 | Chassis CAN 1 | 23G |
| CAN E2 | Chassis CAN 2 | 11D |
| Code 550 | Trailer hitch | 2E |
| M21/1 | Left outside mirror | 19B |
| M21/1e2 | Left Blind Spot Assist readiness and warning indicator | 19B |
| M21/2 | Right outside mirror | 19B |
| M21/2e2 | Right Blind Spot Assist readiness and warning indicator | 19B |
| N127 | Drivetrain control unit | 26H |
| N28/1 | Trailer recognition control unit | 2E |
| N3/10 | ME-SFI [ME] control unit | 26F |
| N3/10 | ME-SFI [ME] control unit | 31H |
| N3/9 | CDI control unit | 26D |
| N30/4 | Electronic Stability Program control unit | 3J |
| N69/1 | Left front door control unit | 16B |
| N69/2 | Right front door control unit | 16B |
| N73 | Electronic ignition switch control unit | 11E |
| N80 | Steering column module control unit | 7H |
| S4 | Combination switch | 5K |
| U25 | Valid for automatic transmission | 19D |
| U74 | Valid for diesel engines | 25D |
| U75 | Valid for gasoline engines | 25F |
| U978 | Valid for hybrid drive | 25H |
| Y3/8n4 | Fully integrated transmission control control unit | 20E |
